elysia karacter qube Dual-Channel Analog Desktop Saturator Benutzerhandbuch
Seite 20
Advertising
20

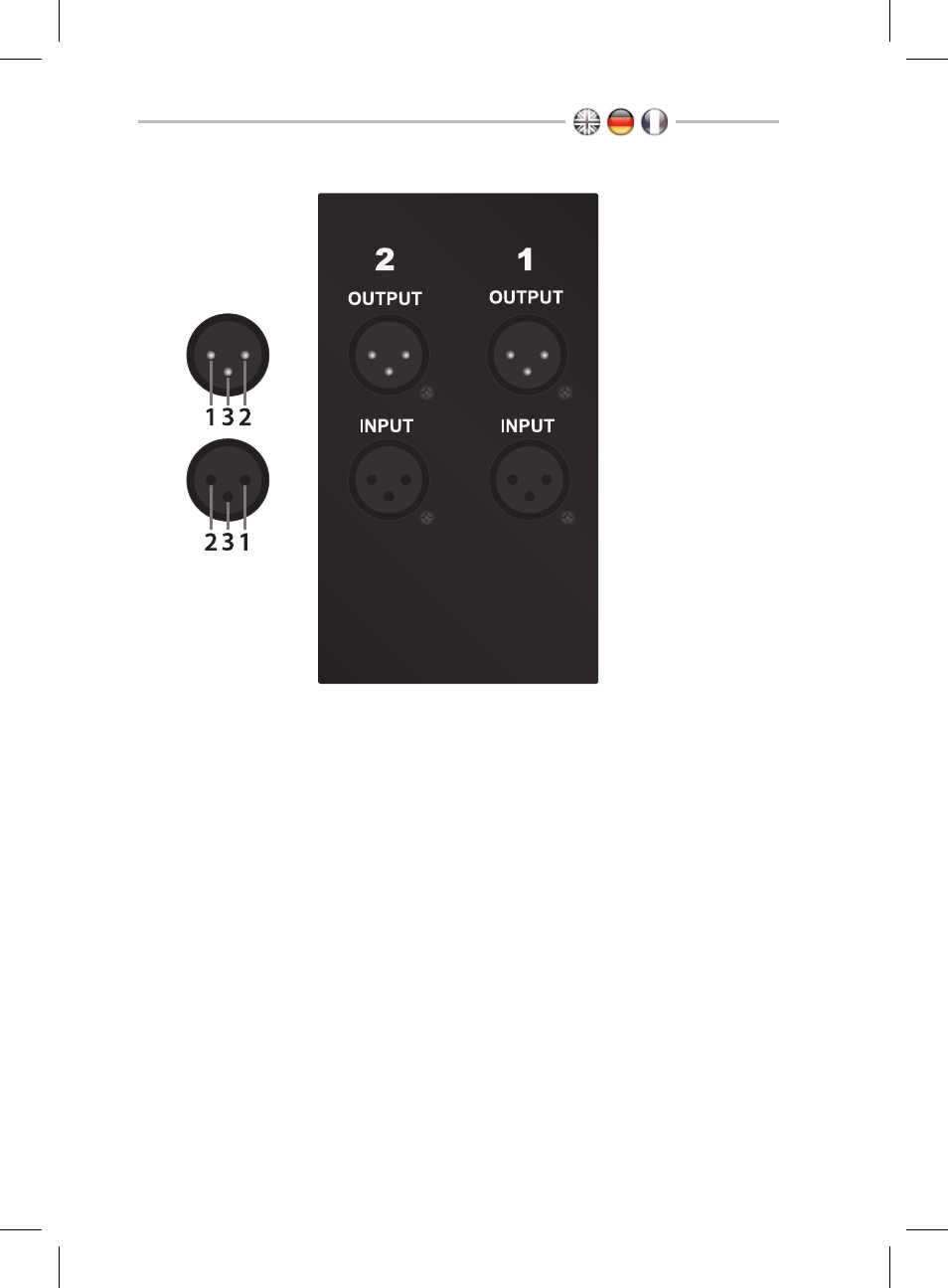

Anschlüsse
Audio-Ausgänge (+4 dBu)
Pinbelegung symmetrisch:
1
Masse
2
heiß (+)
3
Masse
Pinbelegung unsymmetrisch:
1
Masse
2
heiß (+)
3
frei
Audio-Eingänge (+4 dBu)
Pinbelegung symmetrisch:
1
Masse
2
heiß (+)
3
kalt (-)
Pinbelegung unsymmetrisch:
1
Masse
2
heiß (+)
3
Masse
Mono-Betrieb:
Verwende jeweils einen oder beide Ein- und
Ausgänge (
1
und
2
) für Single- oder Dual-Mono-Betrieb.
Stereo-Betrieb:
Verwende beide Ein- und Ausgänge (
1
und
2
) –
linken und rechten Kanal kannst du dabei selber festlegen.
