KTM 2000 - Handbuch (Seite 11)

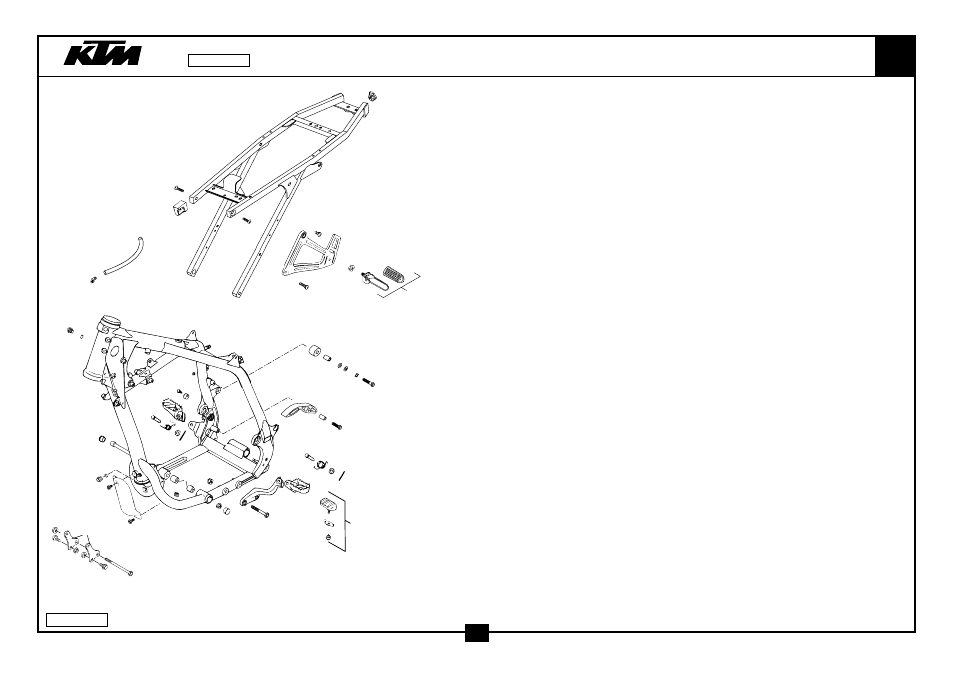

RAHMEN, AUSLEGER FRAME, SUB FRAME 640
S P O R T M O T O R C Y C L E S
30
38 40
44
42
46
47
45
43
46 47
41
5
76
76
76
74
50
52
17
85
11
34
12
12
32
73
72
82
80
17
18
14
19
18
16
81
68
53
55
79
71
70
59
60
51
58
4
13
1
2
72
73
31
64 63
61
36
37
99-587.03.0
9
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 587.03.001.000 RAHMEN SCHWARZ DUKE ‘99 FRAME BLACK DUKE ‘99 1
2* 587.03.002.000 AUSLEGER KPL. SCHWARZ DUKE ‘99 SUB FRAME CPL. BLACK DUKE ‘99 1
4 583.03.002.090 VERSCHLUSSTOPFEN 12 X 17 MM PLUG 12 X 17 MM 2
5* 581.03.003.200/30 FUßRASTENTRÄGER HI.LI. SCHWARZ FOOTREST BRACKET L/S BLACK 1
-* 581.03.004.200/30 FUßRASTENTRÄGER HI.RE. SCHWARZ FOOTREST BRACKET R/S BLACK 1
11 580.03.012.000 DISTANZROLLE 10,3X20X22 SPACER ROLLER 10,3X20X22 2
12* 710.01.012.100 PVC ABSCHLUSSKAPPE D=22MM PVC CAP D=22MM 2
13 583.07.015.000 TANKAUFLAGE ‘93 TANK SUPPORT ‘93 2
14 583.03.055.000 MOTORAUFHÄNGUNG AGW ‘94 ENGINE SUPPORT AGW ‘94 2
16 0931 101103 SK.SCHRAUBE DIN0931-M10X110 HH SCREW DIN0931-M10X110 1
17 490.09.082.000 STOVERFLANSCHMUTTER M10 SS SELF LOCKING NUT M10 WS=17 3
18 491.09.481.052 SK.BUNDSCHRAUBE M 8X16 HH COLLAR SCREW M 8X16 4
19 543.10.086.000 STOVERFLANSCHMUTTER M8 SELF LOCKING NUT M8 4
30 0931 100603 SK.SCHRAUBE DIN0931-M10X60 HH SCREW DIN0931-M10X60 2
31 0985 100003 SS.MUTTER DIN0985-M10 SELF LOCKING NUT DIN0985-M10 2
32 0912 101603 ISK.SCHRAUBE DIN0912-M10X160 AH SCREW DIN0912-M10X160 1
34 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 1
36 550.07.016.001 SCHLAUCH 7X1O PER METER PVC-HOSE 7X10 PER METER 0,3
37 503.03.089.000 WINKELSTÜCK ‘97 ANGEL PIECE ‘97 1
38* 583.03.038.000/30 FUSSRASTENTRÄGER LINKS SCHWARZ FOOTREST BRACKET L/S BLACK 1
40* 583.03.040.000/30 FUSSRASTE LINKS SCHWARZ FOOTREST L/S BLACK 1
41* 546.03.140.000/30 FUSSRASTE RECHTS SCHWARZ FOOTREST R/S BLACK 1
42 583.03.041.000 FUSSRASTENFEDER LINKS ‘93 FOOTREST SPRING L/S ‘93 1
43 546.03.041.000 FUSSRASTENFEDER LINKS & RECHTS FOOTREST SPRING L/S & R/S 1
44 583.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 43 BOLT FOR FOOTREST 9,8 X 43 1
45 546.03.044.000 BOLZEN FÜR FUSSRASTER 9,8 X 50 BOLT FOR FOOTREST 9,8 X 50 1
46 0125 100003 UNTERLEGSCHEIBE DIN0125-A10,5 WASHER DIN0125-A10,5 X
47 0094 032253 SPLINT DIN0094-3,2X25 STAHL PIN DIN0094-3,2X25 STEEL 2
50 583.03.050.044 FUSSRASTE HINTEN LINKS KPL.’95 FOOTREST REAR L/S CPL. ‘95 1
— 583.03.150.044 FUSSRASTE HINTEN RECHTS KPL’95 FOOT REST REAR R/S CPL.’95 1
51 583.03.045.044 FUßRASTENGUMMI KPL. ‘94 FOOTREST RUBBER CPL. ‘94 2
52 583.03.051.000 FUSSRASTENGUMMI LI&RE DUKE’95 FOOTREST RUBBER L/S&R/S DUKE95 2
53 584.03.060.000 KETTENROLLE 12X28X22 ‘98 CHAIN ROLL 12X28X22 ‘98 1
55 584.03.060.065 BÜCHSE KETTENROLLE 8X12X23 ‘98 BUSH CHAIN ROLL 8X12X23 ‘98 1
58 0985 060003 SS.MUTTER DIN0985-M 6 SELF LOCK. NUT DIN0985-M 6 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-587.03.0
2000
