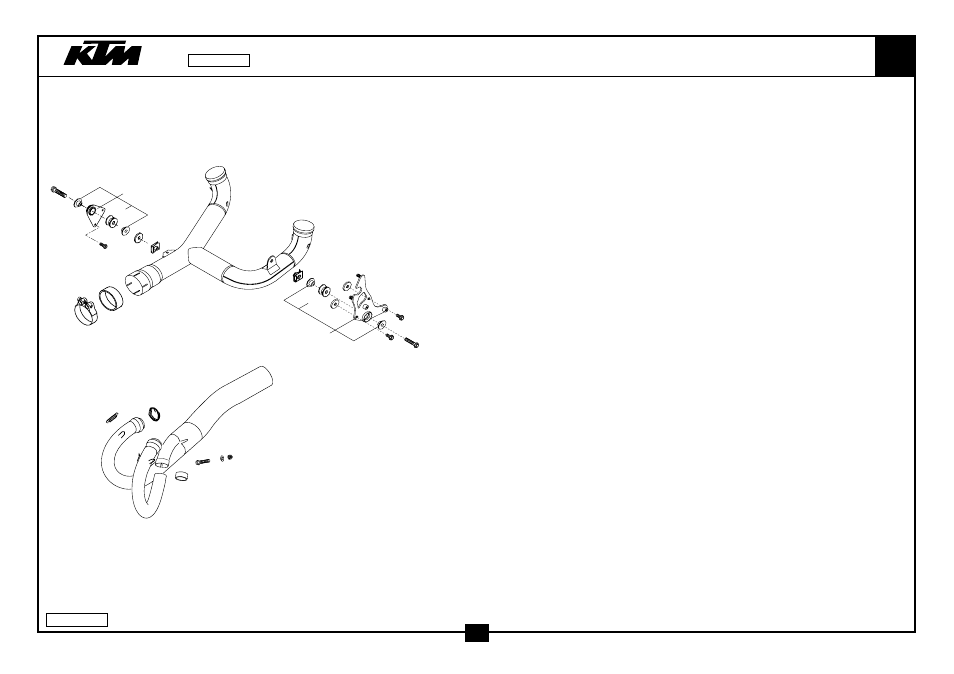

KRÜMMER, VERTEILERROHR PIPES, DISTRIBUTOR TUBE 640
S P O R T M O T O R C Y C L E S
4
5
2
3
6
7 8
9
13
14
14
15
20
12
12
16
15 18
18
15
1
19
11
10
24
99-587.05.1
16
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 587.05.060.000 VERTEILERROHR ENDDÄMPF.DUKE’99 DISTRIBUTOR TUBE SILEN.DUKE’99 1
2* 587.05.007.000 AUSPUFFROHR LI.KPL.DUKE ‘99 EXHAUST PIPE L/S CPL.DUKE ‘99 1
3* 587.05.008.000 AUSPUFFROHR RE.KPL.DUKE ‘99 EXHAUST PIPE R/S CPL. DUKE ‘99 1
4 543.09.036.000 ZUGFEDER L=38MM RETURN SPRING L=38 MM 4
5 583.05.053.001 KERAMIKSCHNUR 1 METER CERAMIC LINE 1 METER 1
6 584.05.005.000 GRAPHITRING 32X37X20 GRAPHIT RING 32X37X20 1
7 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8 1
8 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 1
9 510.10.086.000 SS-MUTTER M 6 CU SELF LOCKING NUT M 6 COPPER 1
10 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1
11* 587.05.056.044 HALTERUNG KPL.RECHTS SCHW. ‘99 BRACKET CPL. R/S BLACK ‘99 1
12 543.05.068.100 DÄMPFUNGSELEMENT SILICON GRAU DAMPING COMPONENT SILICON GREY 2
13 510.05.067.000 ISOLIERSCHEIBE 8,5X28X3 INSOLATE WASHER 8,5X28X3 1
14 546.03.048.000 MEHRBEREICHSBLECHMUTTER M8 RANGE CHANGE METAL NUT M8 2
15 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 4
16* 587.05.055.044 HALTERUNG KPL. LINKS SCHW. ‘99 BRACKET CPL. L/S BLACK ‘99 1
18 546.37.056.000 SCHEIBE 6,5X11X2 WASHER 6,5X11X2 2
19* 587.05.058.000 KRÜMMERSCHELLE D=53MM DUKE ‘99 PRE SILENCER CLAMP D=53MM ‘99 1
20* 584.05.005.001 GRAPHITRING 45X50X25 GRAPHITRING 45X50X25 1
24 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
