ASUS N4L-VM DH 2-27
3. Intel ® ICH7-M DH Southbridge Serial ATA-Anschlüsse
(7-pol. SATA0 [schwarz], SATA2 [schwarz])
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA I
(1.5 Gb/s)-Festplatten und optischen Laufwerken gedacht.
Wenn Sie Serial ATA-Festplatten installiert haben, können Sie über den
integrierten Intel ® RAID-Controller RAID 0-, RAID 1-, und Intel ® Matrix
Storage-Konfi gurationen erstellen. Details hierzu fi nden Sie unter
Abschnitt “5.4.2 Intel ® RAID-Konfi gurationen”.
Die RAID-Funktion dieser Anschlüsse wurde im Werk auf [Disabled]
eingestellt. Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set
erstellen möchten, stellen Sie das Element Confi gure SATA As im BIOS
auf [RAID] ein. Details siehe Abschnitt “4.3.5 IDE-Konfi guration”.
®

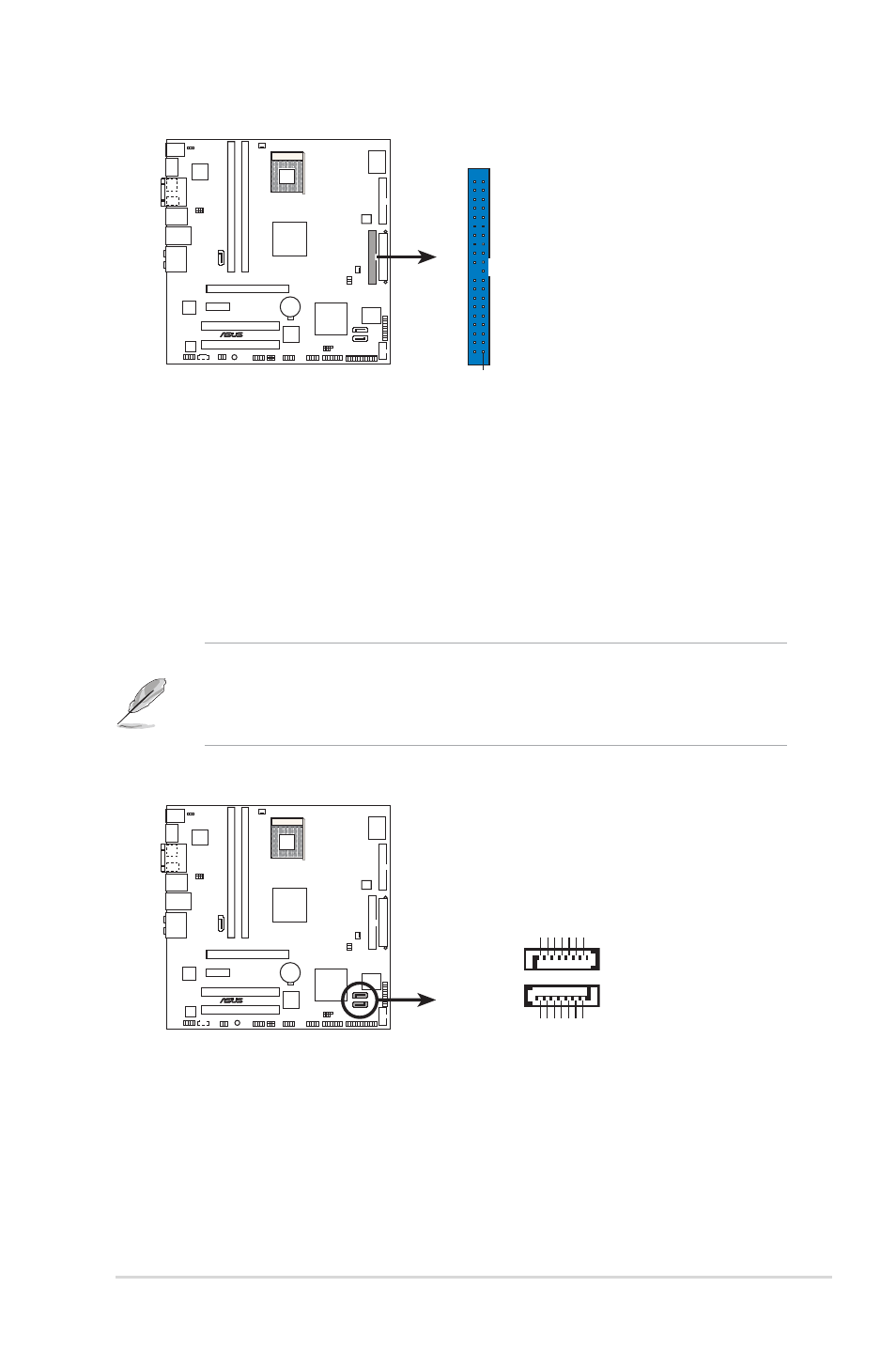

N4L-VM DH
N4L-VM DH IDE-Anschluss
HINWEIS: Richten Sie die rote
(Zickzack-)Markierung auf dem IDE-
Flachbandkabel auf PIN 1 aus.
IDE
PIN 1
®
N4L-VM DH
N4L-VM DH SATA-Anschlüsse
SATA0
GND RSA
TA
_TXP2
RSA
TA
_TXN2
GND RSA
TA
_RXP2
RSA
TA
_RXN2
GND
GND
RSA
TA
_TXP1
RSA
TA
_TXN1
GND
RSA
TA
_RXP1
RSA
TA
_RXN1
GND
SATA2
