Asus N4L-VM DH Benutzerhandbuch
Seite 57
ASUS N4L-VM DH
2-35

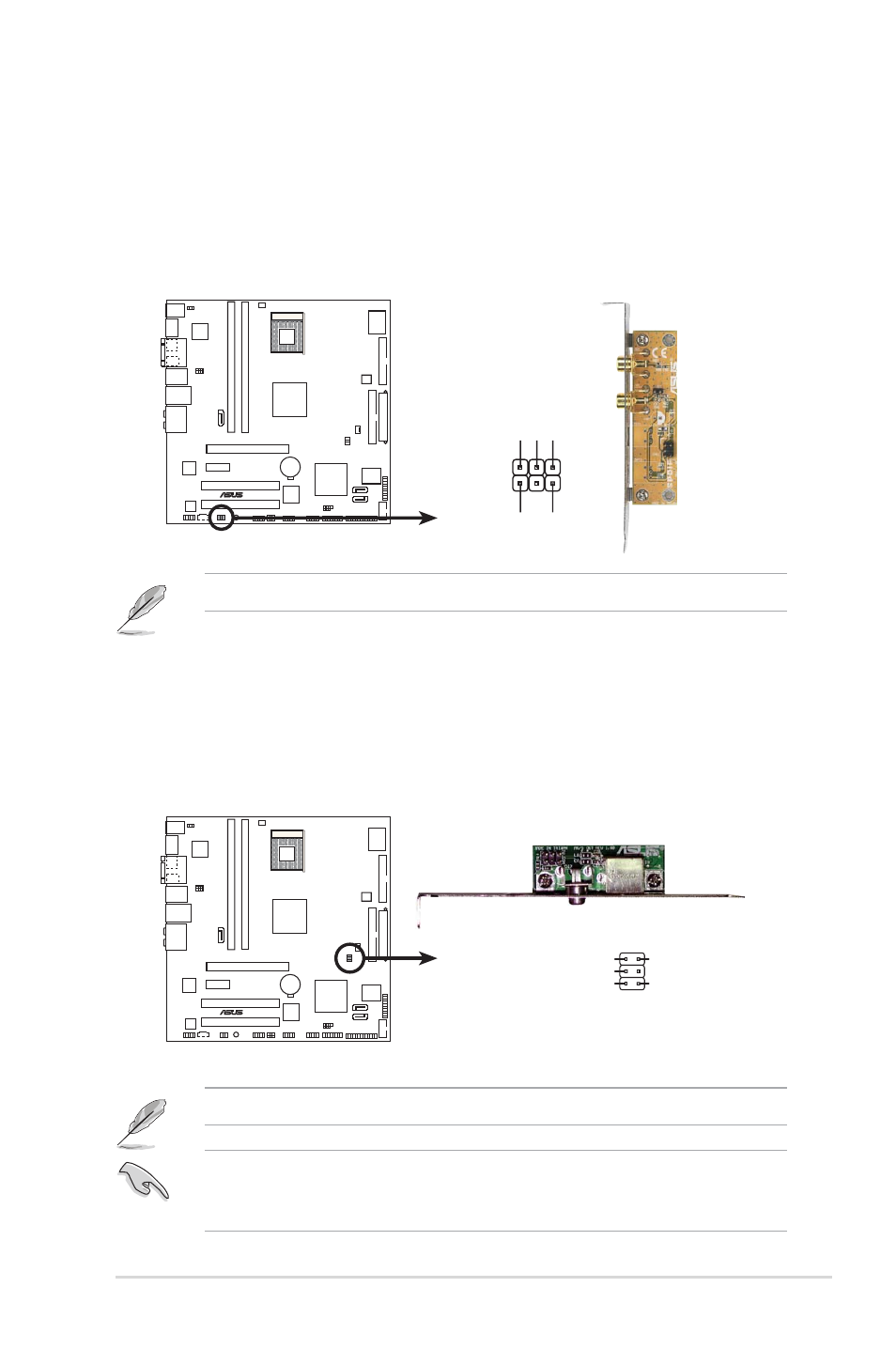

15. S/PDIF-Ein-/Ausgang (6-1 pol. SPDIF)
Dieser Sockel dient zum Einsetzen eines zusätzlichen Sony/Philips
Digital Interface (S/PDIF)-Anschlusses. Verbinden Sie das Kabel
des S/PDIFModuls mit diesem Sockel, und befestigen Sie das Modul
anschließend an einer Steckplatzaussparung an der Rückseite des
Computergehäuses.
Das S/PDIF-Modul muss separat erworben werden.
®
N4L-VM DH
N4L-VM DH Digitaler Audioanschluss
SPDIF
GND
+5V
SPDIF_IN
SPDIF_OUT
GND
1
16. TV-Ausgangsanschluss (6-1 pol. TV_C)
Dieser 6-1-pol. Anschluss ist für die Fronttafeltochterkarte mit dem
Audio-TV-Ausgang gedacht. Der Anschluss ermöglicht doppelte
Bildanzeige (TV+VGA oder TV+DVI) über das ASUS AV/S-Modul.
®
N4L-VM DH
N4L-VM DH TV-Ausgangsanschluss
TV_C
CVBS out
S-video Y out
S-video C out
GND
GND
1
Das ASUS AV/S-Modul muss separat erworben werden.
Damit die Anzeige ohne Störungen wiedergegeben werden kann, sollten
Sie es vermeiden, die S-Video- und Composite TV-Anschlüsse gleichzeitig
zu benutzen.
