Wartung und Instandsetzung
n
2
m
s
5
q
v
k
7.2.3 Kupplung
Der Kupplungs-Zahnkranz (Abb. 7/k) unterliegt
einem Verschleiß und muss regelmäßig (mindestens
1 x pro Jahr) überprüft werden.
VORSICHT
Defekter Kupplungs-Zahnkranz
Defekte Zahnkränze können zum Bruch der Rotor-
welle führen.
Zur Überprüfung der Kupplung den Motor (Abb. 7/
m) ausschalten und gegen Wiedereinschalten si-
chern.
Schrauben (Abb. 7/s
5
) am Motorfl ansch lösen.
Motor mit motorseitiger Kupplungshälfte (Abb. 7/q)
vom Ventilatorgehäuse (Abb. 7/n
2
) axial abziehen
und mittels Hebezeug aufhängen. Ist der Zahnkranz
(Abb. 7/k) beschädigt oder verschlissen, diesen
austauschen. Der Ventilator (Abb. 7/v) sollte eben-
falls von Zeit zu Zeit auf Beschädigungen überprüft
werden und gegebenenfalls ausgetauscht werden.
ACHTUNG
Häufi ger Anlauf und hohe Umgebungstempe-
ratur
Die Lebensdauer des Zahnkranzes (Abb. 7/k) wird
dadurch verkürzt.
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.

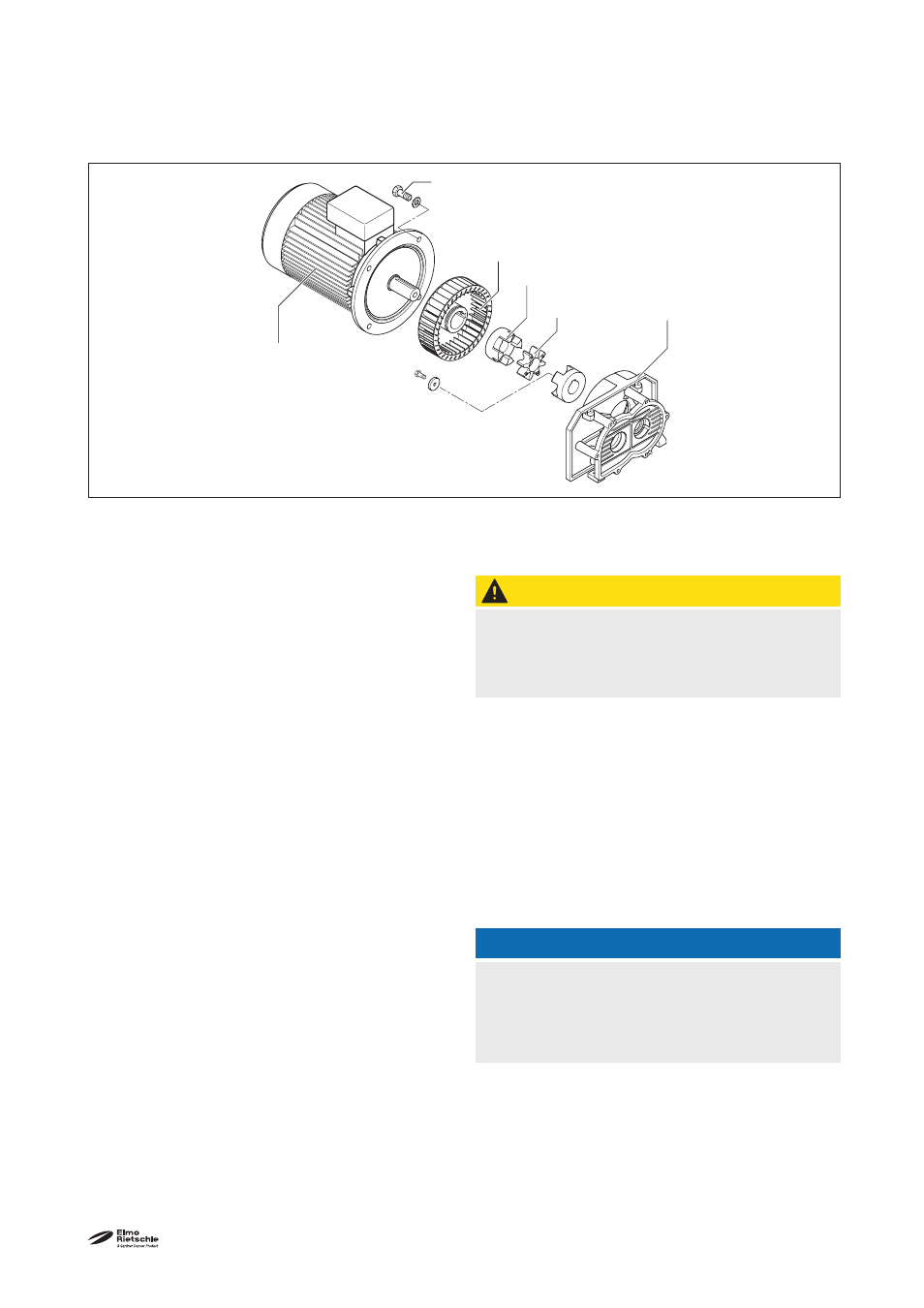

Abb. 7 Kupplung
k
Kupplungs-Zahnkranz
m
Motor
n
2
Ventilatorgehäuse
q
motorseitige Kupplungshälfte
s
5
Schrauben
v Ventilator
