Seite 7
-

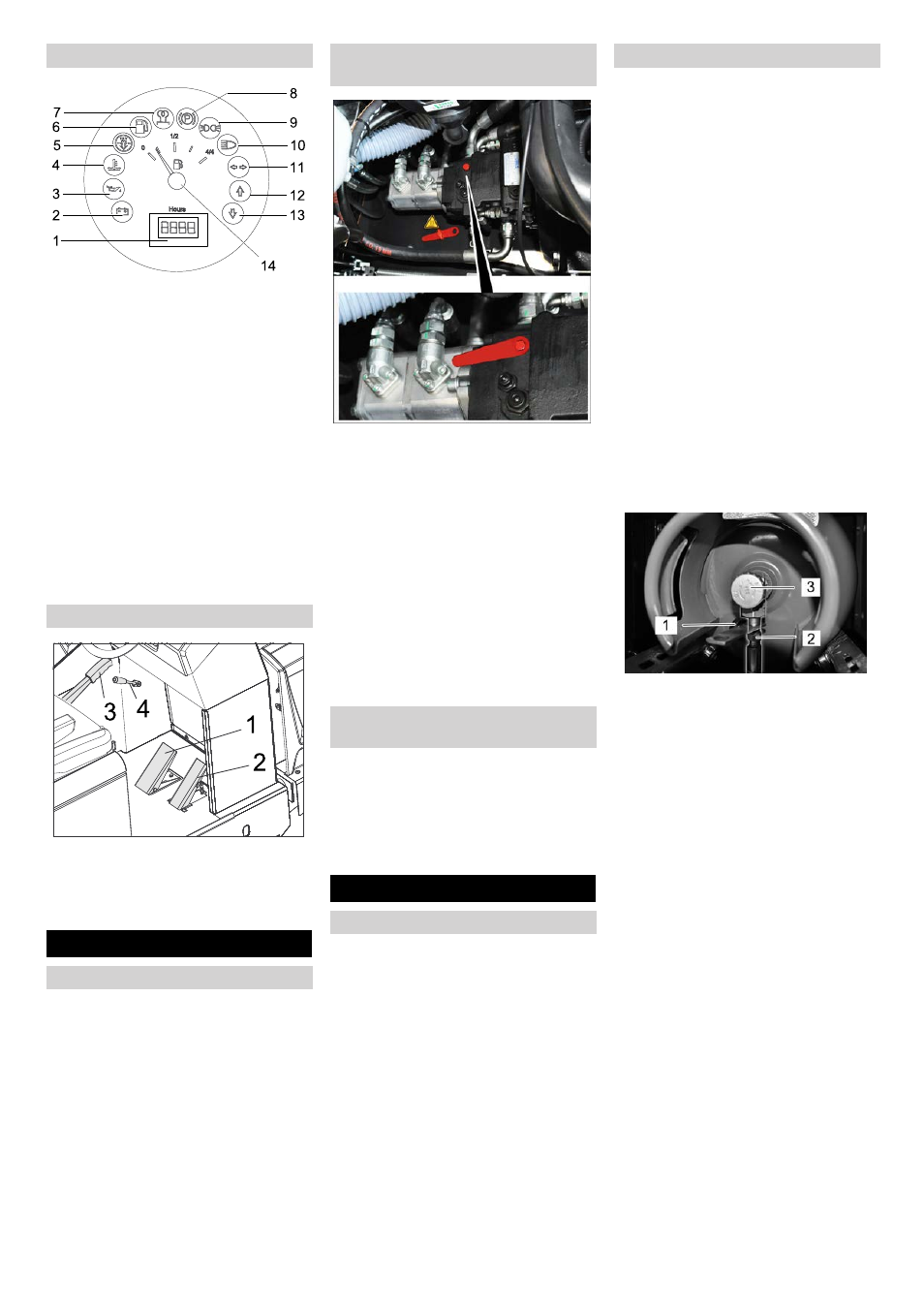

5
1
Betriebsstundenzähler
2
Ladewarnleuchte
3
Öldruckwarnleuchte
4
Kühlwassertemperaturwarnleuchte
5
Motoransaugluft
6
Warnleuchte Kraftstoffreserve
- blinkt bei Reserve
- leuchtet bei leerer Gasflasche
7
Kontrollleuchte (nicht angeschlossen)
8
Kontrollleuchte (nicht angeschlossen)
9
Kontrollleuchte Standlicht (Option)
10 Kontrollleuchte Abblendlicht (Option)
11 Kontrollleuchte Blinker (Option)
12 Kontrollleuchte Fahrtrichtung Vorwärts
13 Kontrollleuchte Fahrtrichtung Rück-
wärts
14 Tankanzeige (nicht angeschlossen)
1
Bremspedal
2
Fahrpedal
3
Feststellbremse
4
Gebläsehebel
Feststellbremse lösen, dabei Bremspe-
dal drücken.
Feststellbremse arretieren, dabei
Bremspedal drücken.
Motorabdeckung öffnen.
Freilaufhebel (rot) der Hydraulikpumpe
um 180° (gegen Uhrzeigersinn) verdre-
hen.
Spezialwerkzeug verwenden.
Hinweis
Das Spezialwerkzeug (roter Schrauben-
schlüssel) befindet sich in einer Halterung
im Fahrzeugrahmen, neben dem Freilauf.
Vorsicht
Kehrmaschine ohne Eigenantrieb nicht
über längere Strecken und nicht schneller
als 10 km/h bewegen.
Nach dem Verschieben, Freilaufhebel
wieder zurückdrehen.
Wurde der Freilaufhebel der Hydraulik-
pumpe zum Verschieben der Maschine
aufgedreht, muß dieser im Uhrzeiger-
sinn bis Anschlag zurückgedreht wer-
den.
Spezialwerkzeug verwenden.
Vor Inbetriebnahme, Betriebsanleitung
des Motorenherstellers lesen und ins-
besondere die Sicherheitshinweise be-
achten.
Kehrmaschine auf einer ebenen Fläche
abstellen.
Zündschlüssel abziehen.
Feststellbremse arretieren.
ṇ
Warnung
Zu verwenden sind nur Bauart geprüfte
Wechselflaschen mit 11 kg Inhalt.
ƽ
Gefahr
Verletzungsgefahr!
–
Sicherheitstechnische Richtlinien für
Flüssiggas-Kraftfahrzeuge beachten.
–
Vereisungen und schaumig-gelbe Abla-
gerungen an der Gasflasche deuten auf
Undichtigkeit hin.
–
Der Flaschenwechsel darf nur von un-
terwiesenen Personen durchgeführt
werden.
–
Treibgasflaschen dürfen nicht in Gara-
gen und nicht in Räumen unter Erdreich
ausgewechselt werden.
–
Beim Flaschenwechsel nicht rauchen
und kein offenes Licht verwenden.
–
Beim Flaschenwechsel Absperrventil
der Flüssiggasflasche fest verschließen
und Schutzkappe sofort auf die leere
Flasche aufsetzen.
Schraube an Sicherungsstange lösen
und Stange nach oben schwenken.
1
Schutzkappe
2
Gasschlauch mit Überwurfmutter
3
Gasentnahmeventil
Gasentnahmeventil durch Drehen im
Uhrzeigersinn schließen.
Gasschlauch abschrauben (Schlüssel-
weite 30 mm).
Schutzkappe auf Anschlussventil der
Gasflasche schrauben.
Bügelverschluss öffnen.
Gasflasche austauschen.
Einbaulage der Gasflasche beachten!
Anschluss bzw. Ringöffnung muss
nach unten zeigen.
Schutzkappe vom Anschlussventil der
Gasflasche abschrauben.
Bügelverschluss schließen.
Gasschlauch an Anschlussventil der
Gasflasche schrauben (Schlüsselweite
30 mm).
Sicherungsstange schließen und mit
Schraube sichern.
Hinweis
Anschluss ist ein Linksgewinde.
ṇ
Warnung
Gasentnahmeventil (3) erst vor dem Star-
ten des Gerätes (siehe Kapitel Gerät star-
ten) öffnen.
Multifunktionsanzeige
Pedale
Vor Inbetriebnahme
Feststellbremse arretieren/lösen
Kehrmaschine ohne Eigenantrieb
bewegen
Kehrmaschine mit Eigenantrieb be-
wegen
Inbetriebnahme
Allgemeine Hinweise
Gasflasche montieren/wechseln
7
DE
