Anschluss und Einstellungen
Bitte ziehen Sie zunächst von allen Geräten, bei denen Kabel angeschlossen oder abgeklemmt werden sollen, das Netzkabel.
Wenn Sie Ihr Gerät an ein Fernsehgerät mit [Q Link]
°
1
Funktion anschließen, führen Sie bitte die folgenden Schritte aus. (Für
Kontinentaleuropa)
Beginnen Sie ebenfalls an dieser Stelle, wenn Sie ein Fernsehgerät mit der Funktion [DATA LOGIC]
°
2
, [Easy Link]
°
3
, [Megalogic]
°
4
oder
[SMARTLINK]
°
5
und eine 21-polige Scart-Buchse haben.
Lesen Sie auch die Bedienungsanleitung Ihres Fernsehgeräts durch, um nähere Informationen zu erhalten.

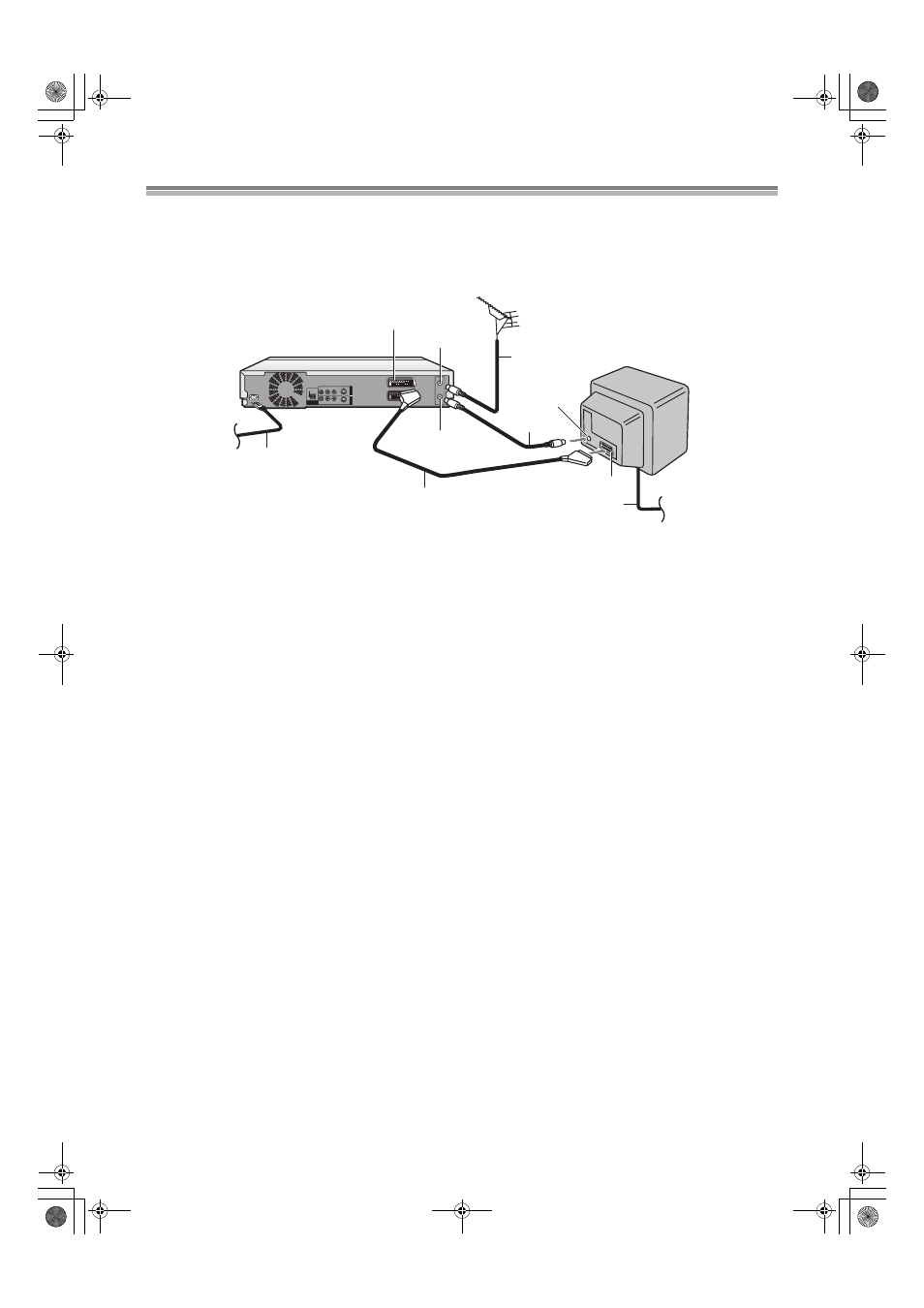

ªStellen Sie die Anschlüsse wie folgt her
1 Antennenkabel (mitgeliefert)
2 21-poliges Scart-Kabel, voll verdrahtet (Sonderzubehör)
3 Antennenzuleitung (Sonderzubehör)
4 Wechselstrom-Netzkabel (mitgeliefert)
5 Wechselstrom-Netzkabel (Sonderzubehör)
Buchsen
(1) AV1 21-polige Scart-Buchse
(2) Antennen-Eingangsbuchse
(3) Antennen-Ausgangsbuchse
(4) Antennen-Eingangsbuchse
(5) 21-polige Scart-Buchse
Hinweise:
≥Q Link bietet eine Reihe nützlicher Funktionen. Beispielsweise können Sie die Sendereinstellungen aller empfangbaren Fernsehstationen
übernehmen und im Speicher Ihres Geräts ablegen, wenn Sie das Gerät mit einem voll verdrahteten 21-poligen Scart-Kabel
(Sonderzubehör) an Ihr Fernsehgerät anschließen. Funktionen, die mit Q Link vergleichbar sind, tragen andere Bezeichnungen und arbeiten
eventuell auf andere Weise.
°
1
[Q Link] ist ein eingetragenes Warenzeichen von Panasonic.
°
2
[DATA LOGIC] ist ein eingetragenes Warenzeichen von Metz.
°
3
[Easy Link] ist ein eingetragenes Warenzeichen von Philips.
°
4
[Megalogic] ist ein eingetragenes Warenzeichen von Grundig.
°
5
[SMARTLINK] ist ein eingetragenes Warenzeichen von Sony.
Für nähere Informationen lesen Sie bitte die Bedienungsanleitung Ihres Fernsehgeräts oder wenden Sie sich an Ihren Fachhändler.
≥Im Gegensatz zu den meisten handelsüblichen 21-poligen Scart-Kabeln sind alle Stifte eines voll verdrahteten 21-poligen Scart-Kabels an
die entsprechenden Stifte am anderen Ende des Kabels angeschlossen.
