13
Anschluss und Einstellungen (Fortsetzung)
Benutzen Sie ein 21-poliges Scart- oder Audio/Video-Kabel (S-Video-Kabel).

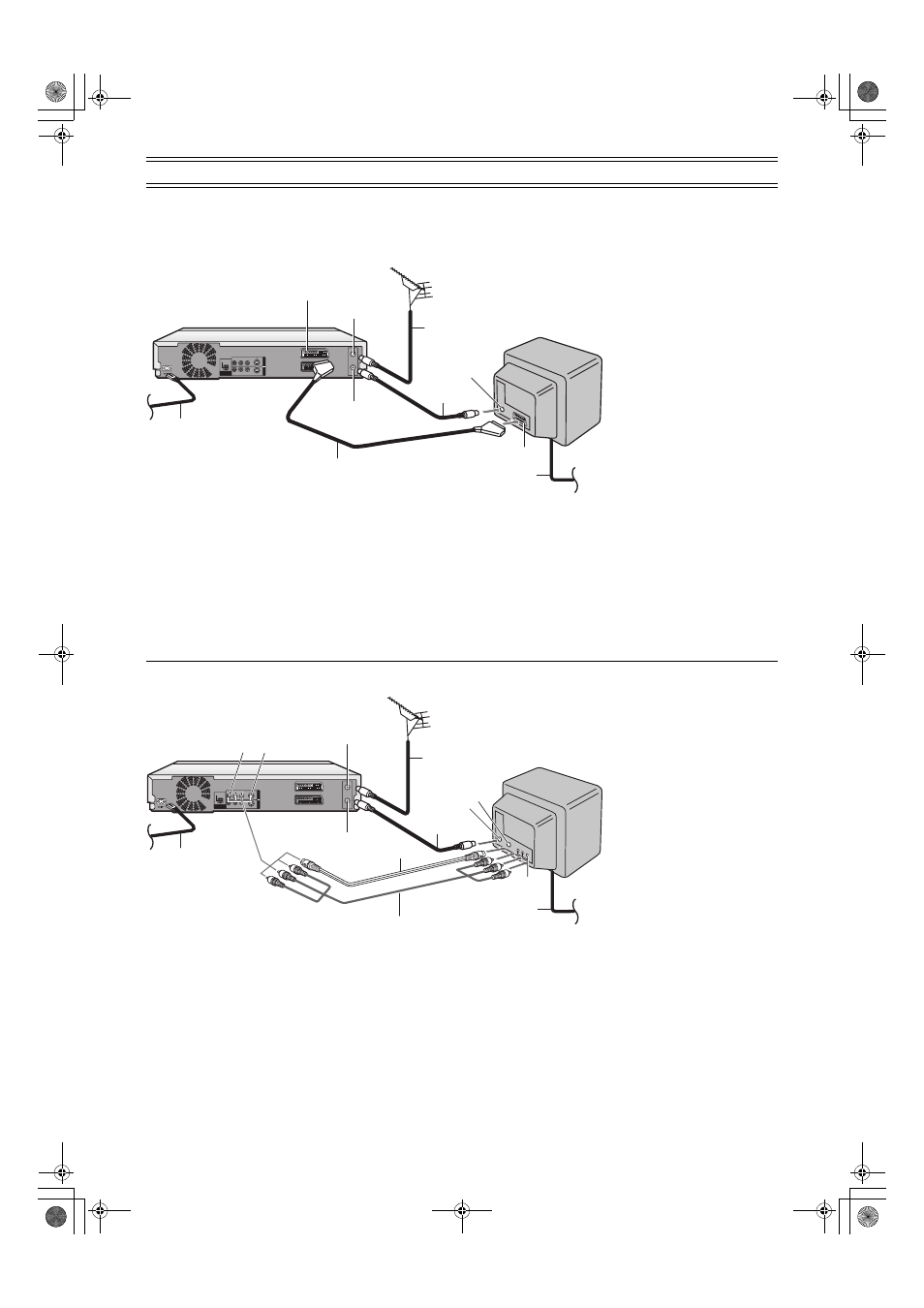

Führen Sie diese Schritte aus, wenn Sie Ihr Gerät mit einem Antennenkabel und einem 21-poligen Scart-Kabel an ein Fernsehgerät
anschließen möchten. (AV-Anschluss)
Am Fernsehgerät muss immer ein Antennenkabel angeschlossen sein, auch wenn zusätzlich ein 21-poliges Scart-Kabel verwendet wird.
ªStellen Sie die Anschlüsse wie folgt her
1 Antennenkabel (mitgeliefert)
2 21-poliges Scart-Kabel, voll verdrahtet (Sonderzubehör)
3 Antennenzuleitung (Sonderzubehör)
4 Wechselstrom-Netzkabel (mitgeliefert)
5 Wechselstrom-Netzkabel (Sonderzubehör)
Buchsen
(1) AV1 21-polige Scart-Buchse
(2) Antennen-Eingangsbuchse
(3) Antennen-Ausgangsbuchse
(4) Antennen-Eingangsbuchse
(5) 21-polige Scart-Buchse
Führen Sie die folgenden Schritte aus, wenn Sie Ihr Gerät mit einem S-Video-Kabel an ein Fernsehgerät anschließen. (S-Video-Anschluss)
Um fern zu sehen, muss ein Antennenkabel angeschlossen sein.
ªStellen Sie die Anschlüsse wie folgt her
1 Antennenkabel (mitgeliefert)
2 Audio/Video-Kabel (mitgeliefert)
3 S-Video-Kabel (Sonderzubehör)
4 Antennenzuleitung (Sonderzubehör)
5 Wechselstrom-Netzkabel (mitgeliefert)
6 Wechselstrom-Netzkabel (Sonderzubehör)
Buchsen
(1) S-Video-Ausgangsbuchse
(2) Audio/Video-Ausgangsbuchse
(3) Antennen-Eingangsbuchse
(4) Antennen-Ausgangsbuchse
(5) Antennen-Eingangsbuchse
(6) S-Video-Eingangsbuchse
(7) Audio/Video-Eingangsbuchse
RF IN
RF OUT
OPTICAL AV1 (TV)
AV2 (DECODER/EXT) DIGITAL AUDIO OUT
(PCM/BIT STREAM)
R - AUDIO - L VIDEO S-VIDEO
R - AUDIO - L VIDEO S-VIDEO
A V4 IN
OUT
(1)
(2)
(3)
(4)
(5)
1
2
3
4
5
RF IN
RF OUT
OPTICAL AV1 (TV)
AV2 (DECODER/EXT) DIGITAL AUDIO OUT
(PCM/BIT STREAM)
R - AUDIO - L VIDEO S-VIDEO
R - AUDIO - L VIDEO S-VIDEO
A V4 IN
OUT
(1) (2)
(3)
(4)
4
(5)
(6)
(7)
2
3
1
5
6
