51
Anschluss weiterer Digitalkomponenten (Fortsetzung)

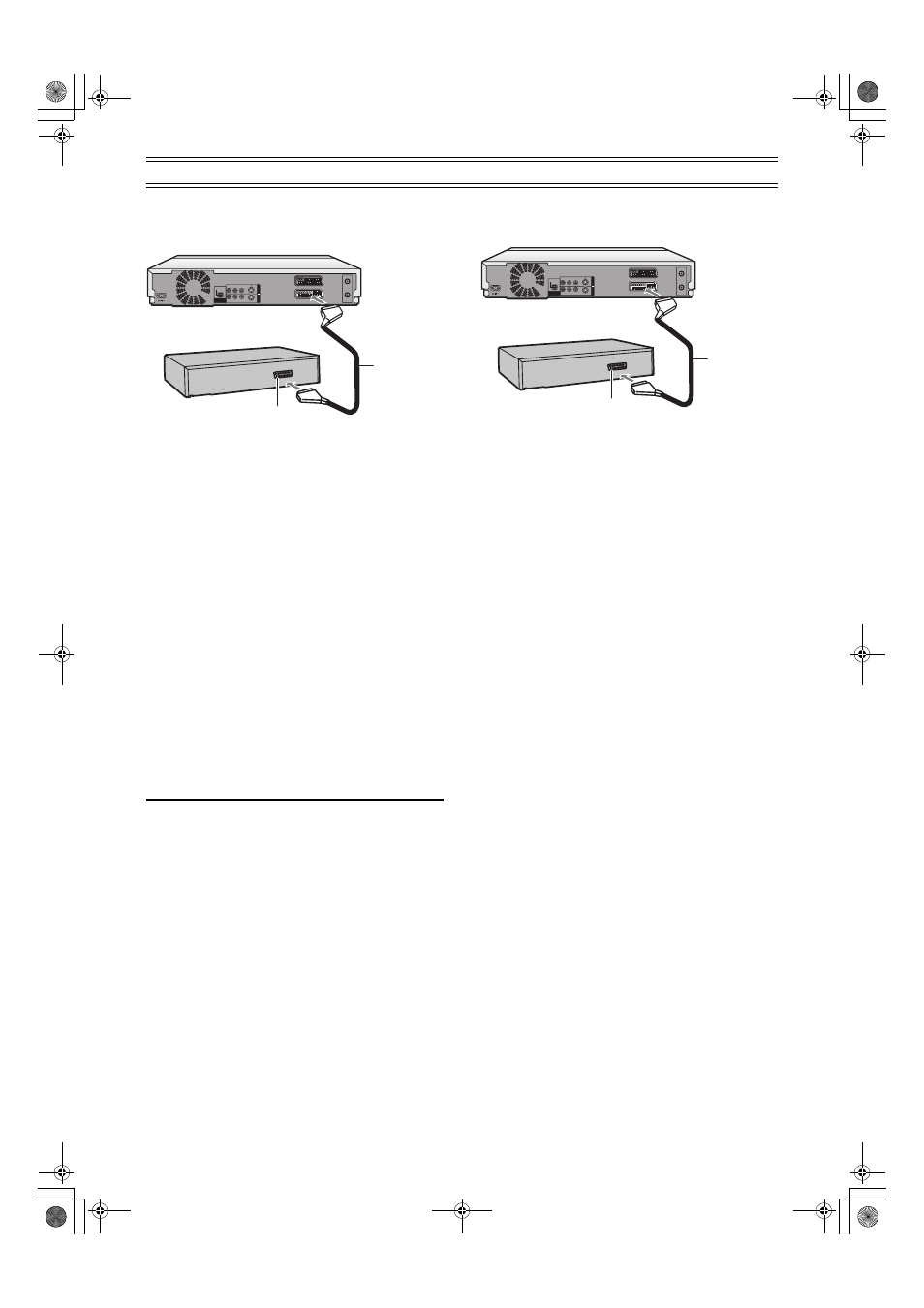

Anschluss eines Decoders
Der Decoder bezieht sich hier auf das Gerät, das benutzt wird, um
verschlüsselte Sendungen zu decodieren (Pay TV).
(1) Decoder (Sonderzubehör)
(2) 21-polige Scart-Buchse
(3) 21-poliges Scart-Kabel (Sonderzubehör)
Schließen Sie ein 21-poliges Scart-Kabel (Sonderzubehör)
an die 21-polige Scart-Buchse am Gerät und die 21-polige
Scart-Buchse am Decoder an.
Schließen Sie das Hauptstromkabel des Decoders an eine
Netzsteckdose an.
Stellen Sie “AV2 Buchse” auf “DECODER”. (Seite56)
≥Wenn Sie ein anderes Gerät mit RGB-Ausgang an die
AV2 Buchse dieses Geräts anschließen, muss das
Ausgangssignal dieses Geräts auf RGB eingestellt werden, wenn
Sie “AV2-Eingang” auf “RGB (nur PAL)” eingestellt haben.
AV-Link-Funktion (Für Kontinentaleuropa)
Wenn das Gerät über ein 21-poliges Scart-Kabel an das
Fernsehgerät angeschlossen ist, können Sie die Taste [AV LINK]
(33) verwenden, um das Fernsehgerät von normalem
Fernsehempfang auf den Video-Wiedergabekanal (AV-Eingang)
umzuschalten (und umgekehrt). Im Geräte-Modus (wenn die
“DVD”-Anzeige auf dem Display des Geräts aufleuchtet), wird das
Fernsehgerät auf Videowiedergabekanal (AV-Eingang) eingestellt.
Im TV-Modus (wenn die “DVD”-Anzeige nicht aufleuchtet), ist das
Fernsehgerät auf TV-Empfang eingestellt.
Die AV-Link-Funktion stoppt, wenn die “DVD”-Anzeige auf dem
Display erscheint (wenn Sie mit der Wiedergabe beginnen oder
wenn eine Bildschirmmeldung eingeblendet wird).
Hinweis
[RGB] bedeutet getrennte Rot/Grün/Blau-Farbsignale. Wenn Sie
ein Fernsehgerät, das für den RGB-Eingang angelegt ist, an die
AV1-Buchse dieses Gerätes anschließen, und einen Decoder, der
für den RGB-Ausgang angelegt ist, an die AV2 Buchse, kann das
Fernsehgerät den RGB-Signaleingang vom Decoder über das
Gerät empfangen.
RGB-Ausgangssignale erscheinen nur dann, wenn die “DVD”-
Anzeige aufleuchtet. Um RGB-Ausgangssignale im Stopp-Modus
oder während der Aufnahme anzuzeigen, drücken Sie die Taste
[AV LINK]
(33), so dass die “DVD”-Anzeige aufleuchtet.
Anschluss eines Satelliten-Receivers
oder eines digitalen Receivers
(1) Satelliten-Receiver (Sonderzubehör)
(2) 21-polige Scart-Buchse
(3) 21-poliges Scart-Kabel (Sonderzubehör)
Schließen Sie ein 21-poliges Scart-Kabel (Sonderzubehör)
an der 21-poligen AV2-Scart-Buchse am Gerät und an der
21-poligen Scart-Buchse am Satelliten-Receiver an.
Schließen Sie das Hauptstromkabel des Satelliten-
Receivers an eine Netzsteckdose an.
Stellen Sie “AV2 Buchse” auf “EXT”, “Ext Link 1” oder
“Ext Link 2”. (Seite56)
≥Wenn Sie ein anderes Gerät mit RGB-Ausgang an die
AV2 Buchse dieses Geräts anschließen, muss das
Ausgangssignal dieses Geräts auf RGB eingestellt werden, wenn
Sie “AV2-Eingang” auf “RGB (nur PAL)” eingestellt haben.
RF IN
RF OUT
OPTICAL AV1 (TV)
AV2 (DECODER/EXT) DIGITAL AUDIO OUT
(PCM/BIT STREAM)
R - AUDIO - L VIDEO S-VIDEO
R - AUDIO - L VIDEO S-VIDEO
A V 4 IN
OUT
(1)
(2)
(3)
RF IN
RF OUT
OPTICAL AV1 (TV)
AV2 (DECODER/EXT) DIGITAL AUDIO OUT
(PCM/BIT STREAM)
R - AUDIO - L VIDEO S-VIDEO
R - AUDIO - L VIDEO S-VIDEO
A V4 IN
OUT
(1)
(2)
(3)
