-28-
SYSTEM 1
Die Video-Eingangssignale für diese Einheit sind nicht synchronisiert.
Hinweise:
• Wenn die ALARM RESET/QUAD/SEQ/ESC-Taste oder die VIDEO SELECT/CURSOR/SELECT-Tasten gedrückt werden,
kann das Bild am Video-Monitor während des Umschaltens kurz durchrollen.
• Das von dem Videorecorder aufzunehmende Videosignal sollte von dem VTR OUT-Steckverbinder dieser Einheit und
nicht von dem VIDEO OUT/ESC-Steckverbinder dieser Einheit geliefert werden, wenn keine Servo-Steuerungs-
Störungen für den Videorecorder beim Umschalten der ALARM RESET/QUAD/SEQ/ESC-Taste oder der VIDEO
SELECT/CURSOR/SELECT-Tasten erlaubt ist.

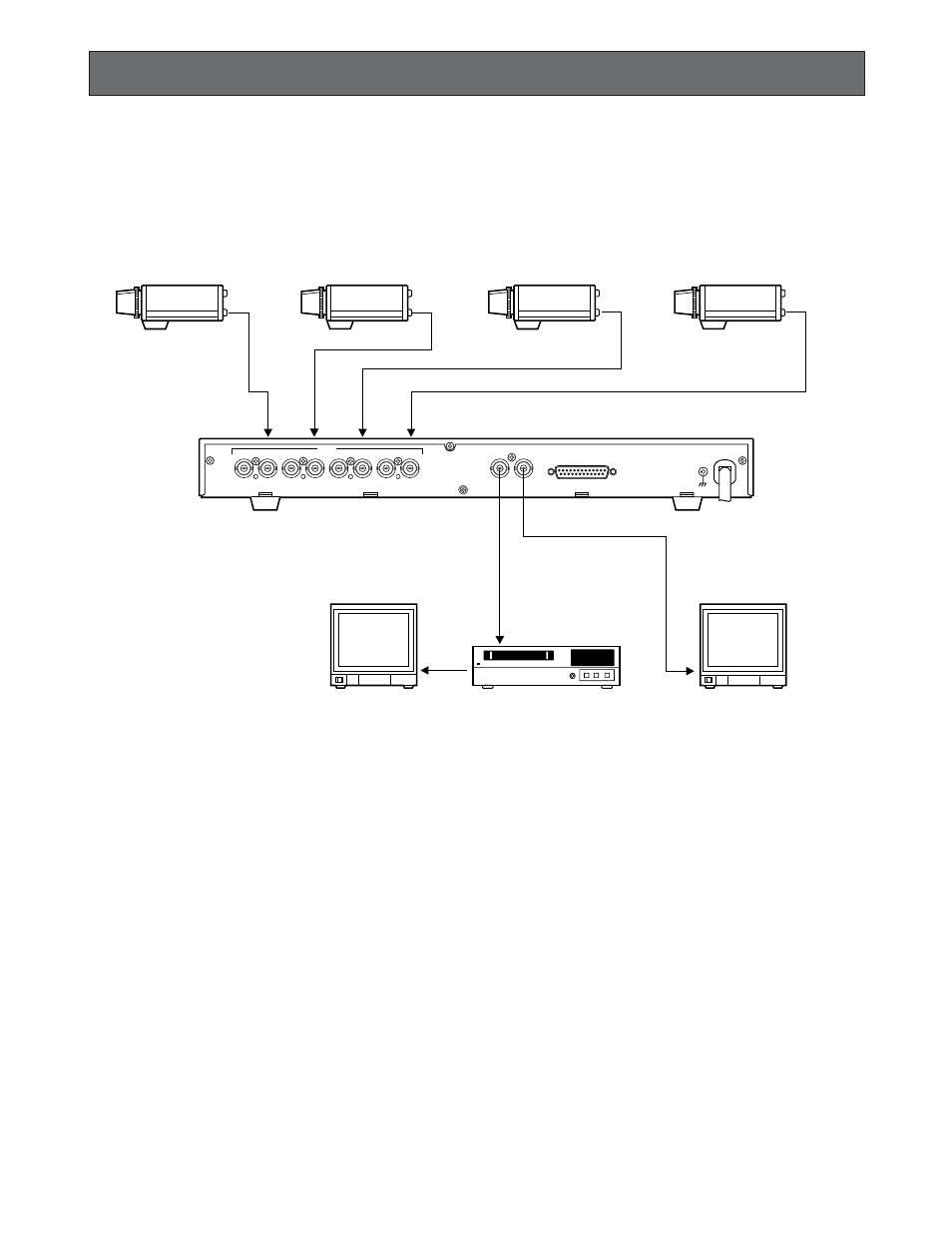

Anschlüsse
• Die VIDEO IN-Steckverbinder dieser Einheit mit den Video-Ausgangssteckverbindern der Kameras verbinden.
• Den VTR OUT-Steckverbinder dieser Einheit für die Aufnahme mit dem Video-Eingangssteckverbinder des Zeitraffer-
Videorecorders verbinden.
• Den VIDEO OUT-Steckverbinder dieser Einheit mit dem Video-Eingangssteckverbinder des Video-Monitors verbinden.
VTR
OUT
1
VIDEO
OUT
ALARM/REMOTE
IN
OUT
2
VIDEO
IN
OUT
3
IN
OUT
4
IN
OUT
SIGNAL GND
Monitor
Monitor
VTR
WJ-MS424
VIDEO
VIDEO
VIDEO
VIDEO
SYSTEM-ANSCHLÜSSE
Videorecorder
