-29-

SYSTEM 2

Die Video-Eingangssignale dieser Einheit sind synchronisiert, und es kommt zu keinem Synchronisationsrauschen oder
Störungen in dem Video-Ausgangssignal, wenn der Quad- oder Single-Bildmodus gewählt ist.

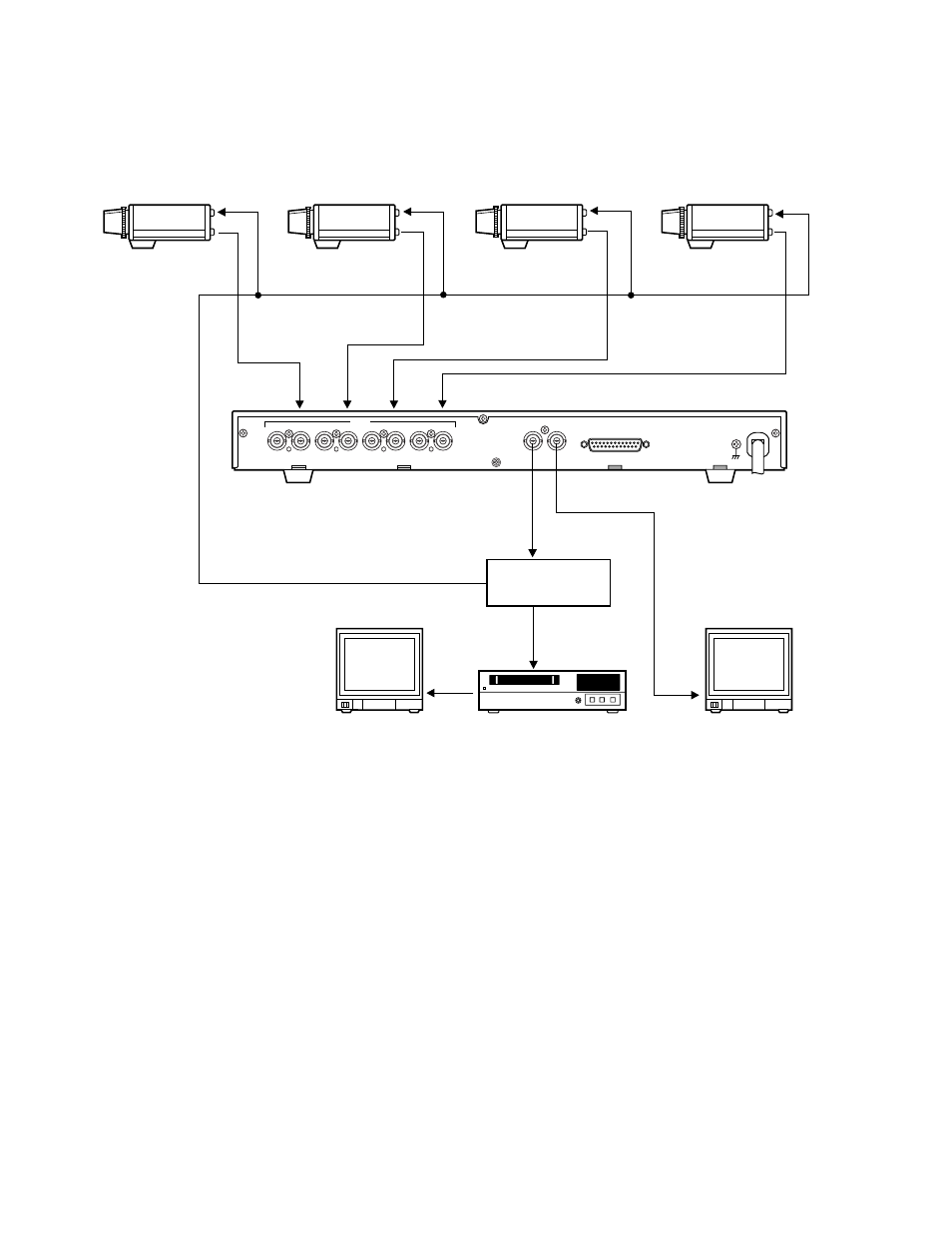

Anschlüsse

• Die VIDEO IN-Steckverbinder dieser Einheit mit den Video-Ausgangssteckverbindern der Kameras verbinden.
• Den VTR OUT-Steckverbinder dieser Einheit mit dem Video-Eingangssteckverbinder des Video-

Verteilungsverstärkers (VDA) verbinden.

• Den Ausgang des Video-Verteilungsverstärkers (VDA) mit dem Video-Eingangssteckverbinder des Zeitraffer-

Videorecorders und den Taktsynchronisierungs-Eingangssteckverbindern der Kameras verbinden.

• Den VIDEO OUT-Steckverbinder dieser Einheit mit dem Video-Eingangssteckverbinder des Monitors verbinden.

VTR
OUT

1

VIDEO

OUT

ALARM/REMOTE

IN

OUT

2

VIDEO

IN

OUT

3

IN

OUT

4

IN

OUT

SIGNAL GND

Monitor

Monitor

VTR

VDA

VIDEO

WJ-MS424

GENLOCK

GENLOCK

GENLOCK

GENLOCK

VIDEO

VIDEO

VIDEO

Video-

Verteilungsverstärker

Videorecorder
