1. Netzschalter (POWER)
Durch Drücken dieses Schalters wird die
Stromversorgung dieser Einheit eingeschaltet und
die Netzstrom-Kontrolleuchte leuchtet auf.
Schalterschutz (Normalzubehör)
Um ein versehentliches Ausschalten der
Stromversorgung dieser Einheit zu verhindern, den
mitgelieferten Schalterschutz anbringen, wie es
unten dargstellt ist.
• QUAD-Taste
Wenn QUAD auf dem SYSTEM SETUP-Menü für
VIDEO OUT gewählt ist, arbeitet diese Taste als die
QUAD-Taste.
Durch Drücken dieser Taste wird das Quad-Bild auf
dem Bildschirm des Monitors angezeigt.
• SEQ-Taste
Wenn SEQ auf dem SYSTEM SETUP-Menü für
VIDEO OUT gewählt ist, arbeitet diese Taste als die
SEQ-Taste.
Durch Drücken dieser Taste werden die Bilder in
sequentieller Reihenfolge und mit der in dem SEQ
SETUP-Menü eingestellten Verweilzeit angezeigt.
• ESC-Taste
Wenn das Einstellmenü (SYSTEM SETUP, SEQ
SETUP, TITLE SETUP, TITLE SET oder TITLE POSI)
auf dem Bildschirm des Monitors angezeigt ist,
arbeitet diese Taste als die ESC-Taste.
Durch Drücken dieser Taste wird von dem
gegenwärtigen Einstellmenü auf das vorherge-
hende Einstellmenü zurückgekehrt.
4. Video-Wahl-/Cursor-/Wahl-Tasten (VIDEO
SELECT (1, 2, 3, 4)/CURSOR ( 4, 5 )/SELECT
(–, +))
Diese Tasten werden für die Wahl des Videosignals
oder für das Verschieben des Cursors in dem
Einstellmenüs verwendet.
• VIDEO SELECT(1, 2, 3, 4)-Tasten
Wenn das Einstellmenü nicht angezeigt wird, arbei-
ten diese Tasten als VIDEO SELECT-Tasten.
Durch Drücken einer dieser Tasten wird ein Kanal
gewählt, der in dem Single-Bild-Modus angezeigt
wird.
• CURSOR( 4 , 5 )/SELECT(–, +)-Tasten
Wenn das Einstellmenü angezeigt wird, arbeiten
diese Tasten als CURSOR(4, 5)/SELECT(–, +) Ta-
sten.
Durch Drücken dieser Tasten wird der Cursor ver-
schoben oder ein Modus bzw. ein Parameter
gewählt.

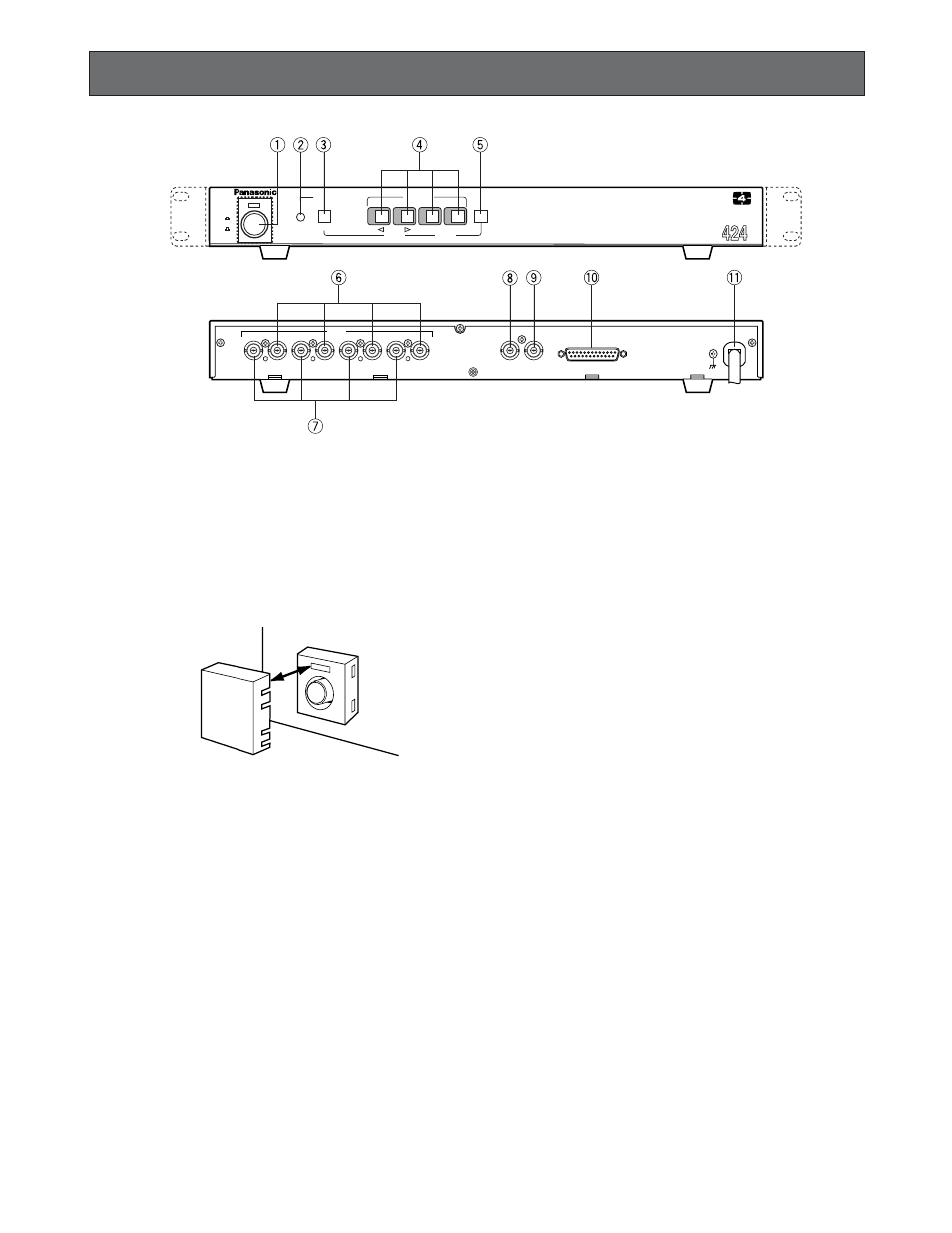

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
VTR
OUT 1 VIDEO
OUT
ALARM/REMOTE
IN OUT 2
VIDEO
IN OUT 3 IN OUT 4 IN OUT
SIGNAL GND
ON
POWER ALARM
MENU
ESC
ALARM RESET
QUAD/SEQ
OFF
POWER
PROTECTION
1 2 3 4
VIDEO SELECT
CURSOR SELECT
– +
Quad System WJ-MS
SWITCH
PROTECTOR
2. Alarm-LED (ALARM)
Diese LED blinkt, wenn ein Alarm-Signal empfan-
gen wird. Sie wechselt auf Dauerlicht, wenn der
Alarm automatisch zurückgestellt wird.
Um die blinkende LED auszuschalten, die ALARM
RESET/QUAD/SEQ-Taste drücken.
3. Alarm-Rückstell/Quad/Sequenz/Escape-Taste
(ALARM RESET/QUAD/SEQ/ESC)
Diese Taste weist unterschiedliche Funktionen in
unterschiedlichen Modi auf, wie es nachffolgend
beschrieben ist.
• ALARM RESET-Taste
Wenn ein Alarm-Signal empfangen wird, arbeitet
diese Taste als die ALARM RESET-Taste.
Durch Drücken dieser Taste in einer Alarmsituation
wird der Alarm-Modus mit den folgenden Ergebnis-
sen freigegeben:
1. Die Alarm-LED stellt das Blinken ein.
2. Der Alarm-Ausgang wird gestoppt.
3. Der Alarmsummer stoppt.
4. Die Video-Verlust-Warnmeldung verschwindet
von dem Monitor-Bildschirm und der Bildschirm
kehrt auf das Kamerabild zurück.
