5. Drehen Sie die Welle, um sicherzustellen, dass das Laufrad am Gehäuse anliegt.
6. Stellen Sie den Zeiger auf Null und lösen Sie die Sicherungsschraube (370C) ca. eine Umdrehung.
7. Schrauben Sie die Einstellschrauben (370D) fest, bis beide die Stützschale gleichmäßig berühren.
8. Ziehen Sie die Einstellschrauben jeweils ca. 1 Umdrehung fest und bewegen Sie damit das
Lagergehäuse (134A) vom Lagerrahmen weg, bis der Zeiger das richtige Spiel anzeigt.
Bitte entnehmen Sie die korrekten Werte für das Spiel der Tabelle der Laufradspiele.
9. Ziehen Sie die Schrauben in folgender Reihenfolge gleichmäßig an:
a) Ziehen Sie die Sicherungsschrauben (370C) an.
b) Ziehen Sie die Einstellschrauben (370D) an.
Achten Sie darauf, den Wert des Zeigers bei der richtigen Einstellung zu halten.
10. Achten Sie auf eine freie Drehbarkeit der Welle.
Einstellung des Laufradspiels - Fühlerlehrenmethode
WARNUNG:
Trennen Sie den Antrieb vor Montage- oder Wartungsarbeiten vom Netz und sichern Sie ihn IMMER
gegen ein versehentliches Wiedereinschalten. Wenn Sie den Antrieb nicht trennen und nicht gegen
Wiedereinschalten sichern, führt dies zu schweren Verletzungen.
1. Trennen Sie den Antrieb von der Spannungsversorgung, sichern Sie ihn gegen Wiedereinschalten und
entfernen Sie den Kupplungsschutz.
2. Entfernen Sie die Kupplung, sofern erforderlich.
3. Lösen Sie die Kontermuttern (415) auf den Einstellschrauben (370D) und drehen Sie die Schrauben
anschließend ca. zwei Umdrehungen heraus.
4. Ziehen Sie die Sicherungsschrauben (370C) mit einigen Umdrehungen gleichmäßig fest, bis das
Laufrad die Ansaugabdeckung (182) berührt.
5. Drehen Sie die Welle, um sicherzustellen, dass das Laufrad an der Ansaugabdeckung anliegt.

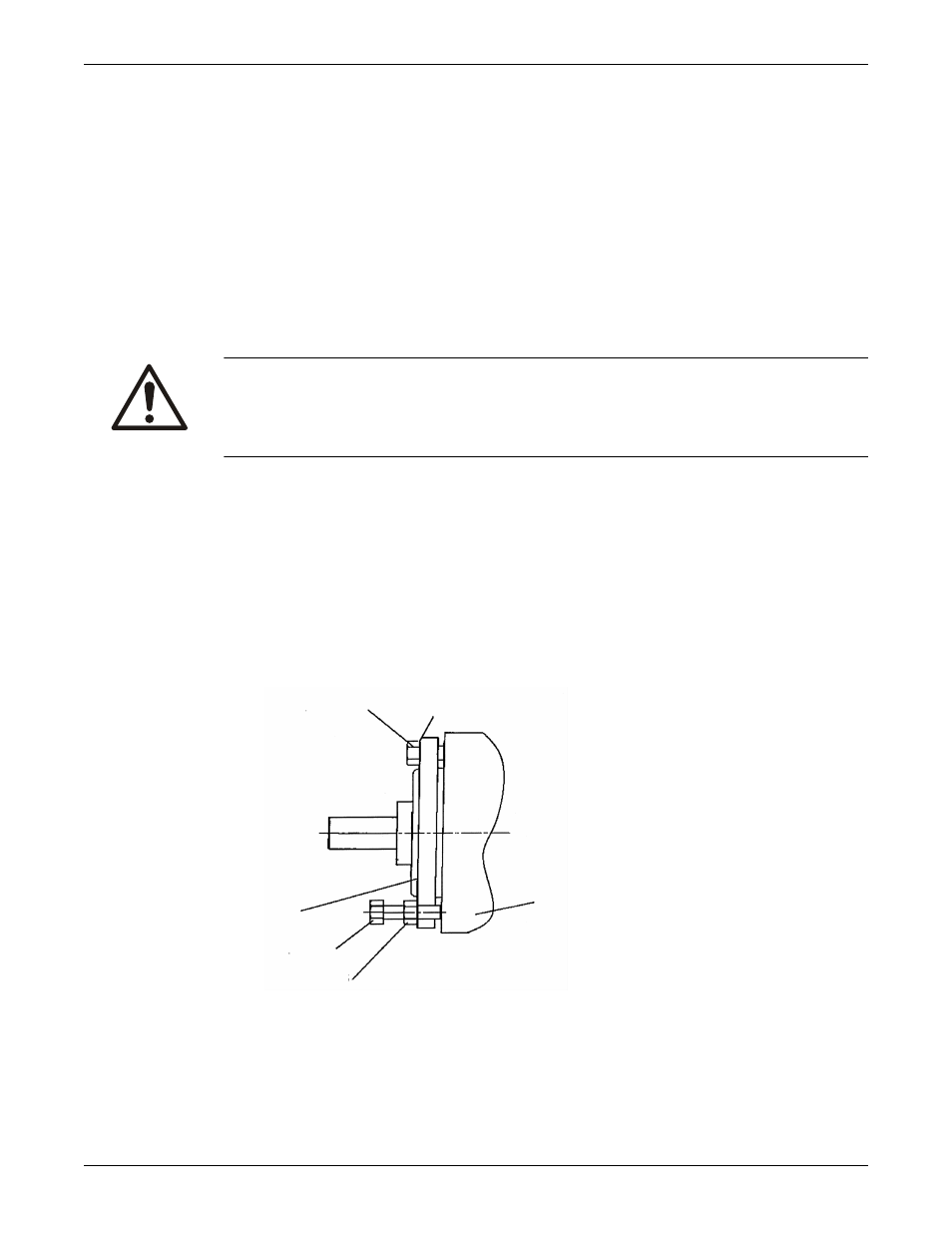

6. Lösen Sie Sicherungsbolzen (370C), bis eine Fühlerlehre von 0,015" (0,381 mm) zwischen der
Unterseite des Schraubenkopfes und der Lagerschale (134) eingeführt werden kann.
A
370C
240
134
370D
415
• A – Fühlerlehre
7. Ziehen Sie die Kontermuttern (415) gleichmäßig fest.
8. Achten Sie auf eine freie Drehbarkeit der Welle.
9. Bringen Sie die Kupplung wieder an.
10. Setzen Sie den Kupplungsschutz wieder ein.
