Elektrische Anschlussmöglichkeiten
34

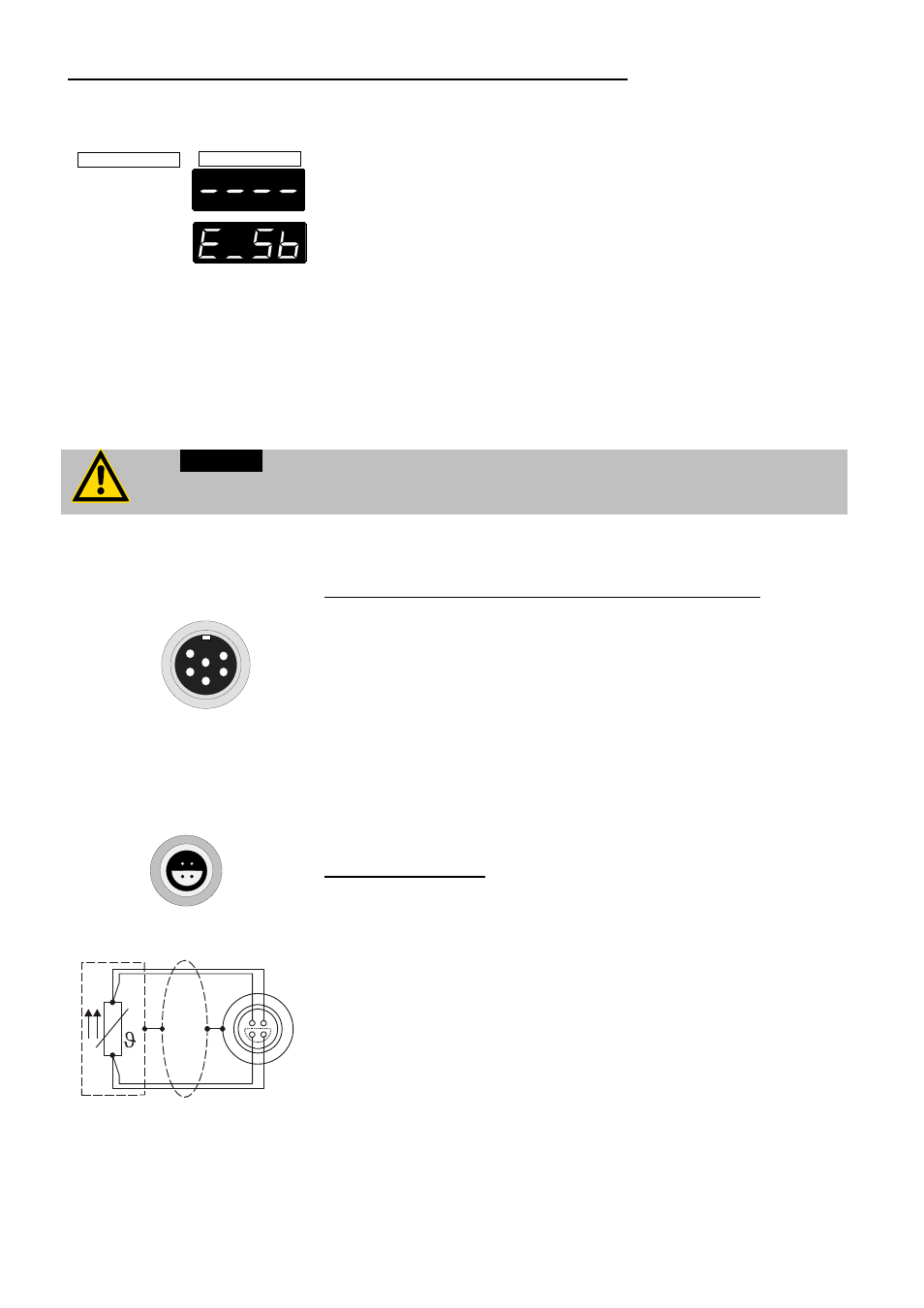

7.1. Sonderanzeigen
ACTUAL SET Fehlerhafte Eingabe, Wert außerhalb des zulässigen
Bereiches oder Funktion nicht vorhanden.
Unter Menüpunkt E_Sb ist der Parameter auf 1 eingestellt
und die Verbindung zwischen Pin2 und Pin3 der Stand-by
Buchse ist unterbrochen ( siehe Seite 35).
8. Elektrische Anschlussmöglichkeiten
Eine Abdeckung schützt die Schnittstellen vor Umwelteinflüssen, wenn sie nicht gebraucht
werden.
Achtung: Nur geschirmte Leitungen verwenden.
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend
verbunden.
Programmgebereingang / Temperaturschreiberausgänge (O)
1
2
3
4
5 6
Pin Signal
1 Ausgang Temperatur ext. Fühler 10 mV/K
2 Ausgang errechnete Temperatur aus
Mischverhältnis Vor-/Rücklauf
10 mV/K
3 Gnd für Ausgänge 0 V
4 Programmgeber Eingang 0 .. 24 mA
oder 0 .. 10 V
5 Ausgang eingestellter Sollwert 10 mV/K
6 Gnd für Progammgeber 0 V
Anschluss für Externfühler Pt100 (N)
1 2
3 4
1
4
2
3
Schirm-
leitung
Stecker
Sicht auf
Lötseite
Pt100
Anschlussbelegung des Fühlers:
Pin
Signal
1 I+
2 U+
3 U-
4 I-
