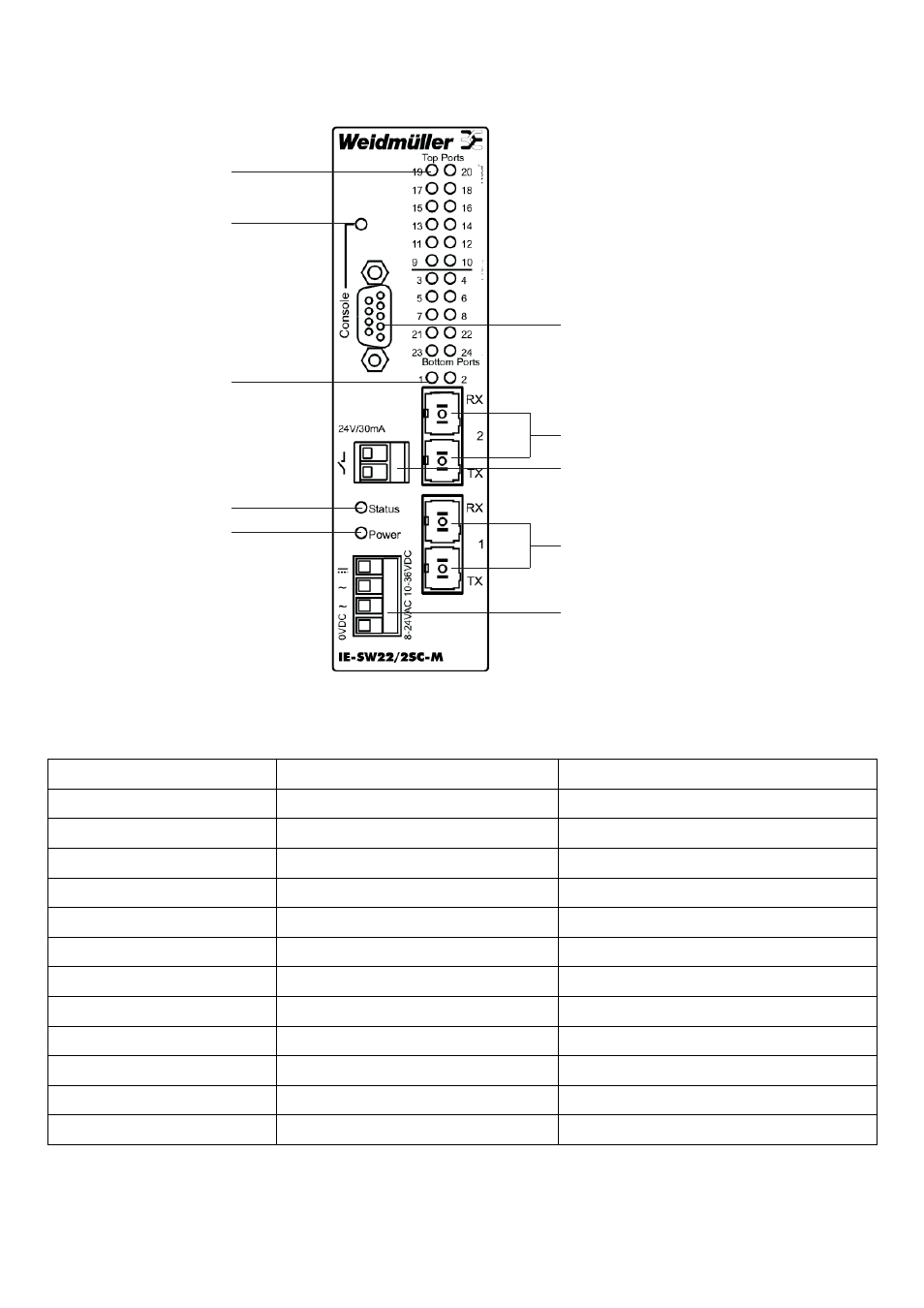

2 2..3 3 F Frro on ntta an ns siic ch htt
2 2..4 4 L LE ED D A An nz ze eiig ge en n
Fibre Optic-Schnittstellen
RS-232 Schnittstelle für Konsole
Spannungsversorgung
Fibre Optic-Schnittstellen
Power LED
Status LED
Fehlerrelais
Link/Activity LED 1 2 -
Link/Activity LED 3 24 -
Console LED
L LE ED D::
Power grün fehlerfreie Stromversorgung
rot fehlerhafte Stromversorgung
Link / Activity 1-2 grün 100 Mbit/s Link
grün blinkend 100 Mbit/s Link Verkehr
Link / Activity 3-24 grün 100 Mbit/s Link
grün blinkend 100 Mbit/s Link Verkehr
gelb 10 Mbit/s Link
gelb blinkend 10 Mbit/s Link Verkehr
Status LED grün System funktioniert fehlerfrei
rot System funktioniert nicht
Console LED grün eingeloggt
aus ausgeloggt
