NAIT XS 2
11 Anschlussdiagramme

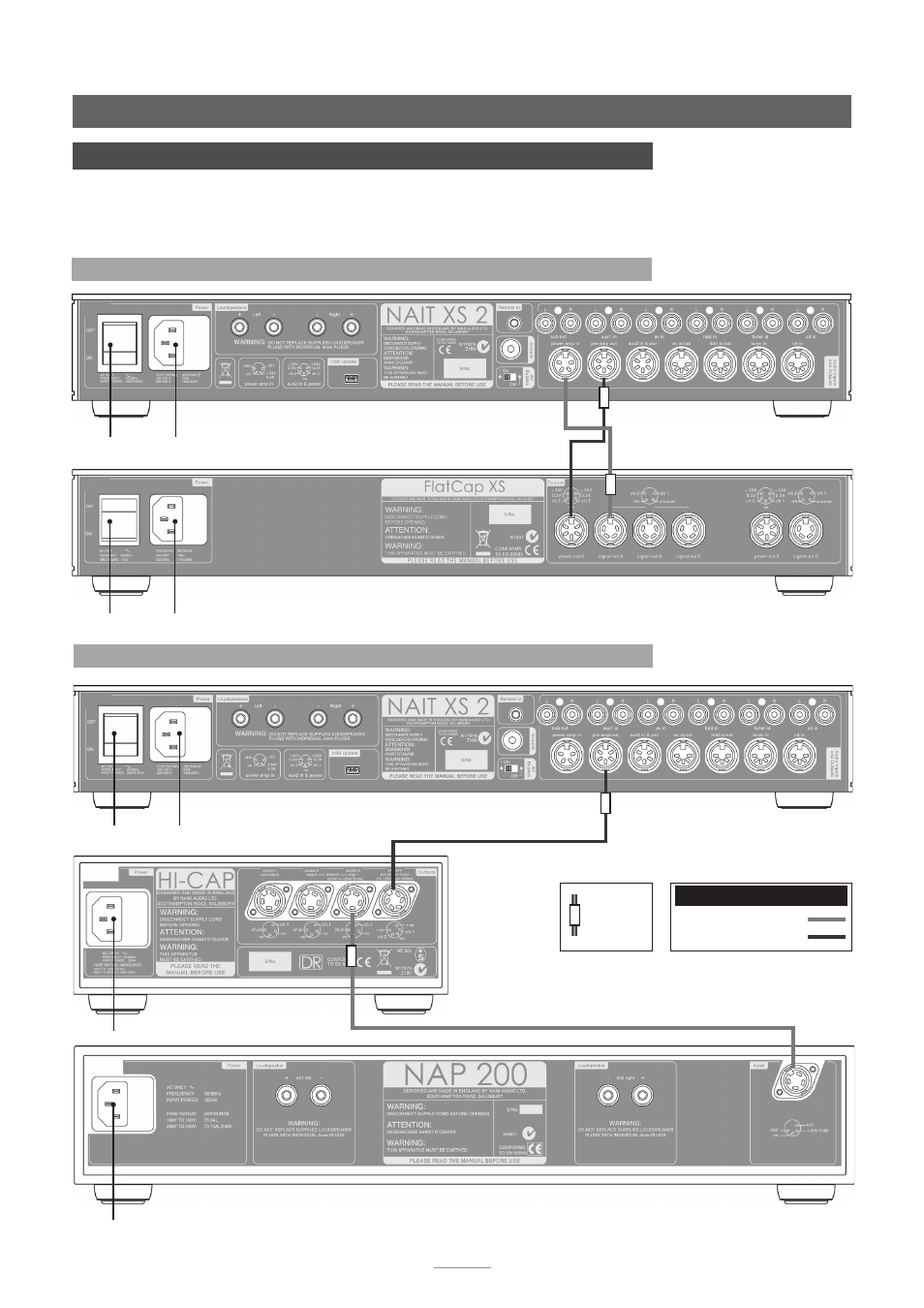

Die folgenden Abbildungen zeigen anhand von zwei Beispielen, wie der Nait XS 2 mit
anderen Geräten verbunden wird. Nach den gleichen Prinzipien lässt sich der Verstärker
auch an andere externe Netzteile bzw. Endstufen anschließen. Weitere Informationen
erhalten Sie von Ihrem Naim-Händler oder der zuständigen Vertriebsgesellschaft.
11.1 Anschluss an Netzteil FlatCap
Hinweis:
Der Nait XS 2 muss auch in dieser
Konfiguration am Netzstrom angeschlossen sein.
Netzanschluss und Sicherung
11.2 Anschluss an Netzteil HiCap und Endstufe NAP 200
Netzanschluss und Sicherung
Hinweis:
Der Nait XS 2 muss auch in dieser
Konfiguration am Netzstrom angeschlossen sein.
Netzanschluss
und Sicherung
Netz-
schalter
Netzanschluss
und Sicherung
Netz-
schalter
Netzanschluss
und Sicherung
Netz-
schalter
Rich-
tungs-
markie-
rung
DIN-Kabel, 4-polig
Anschlusskabel
DIN-Kabel, 5-polig 240°
