D11
16.1 Allgemeine technische Hinweise
Der Schutzleiter erdet nur das Gehäuse und die
Transformatorabschirmung und ist nicht mit der Signalmasse
verbunden. Unabhängig davon, welche anderen Geräte
zusammen mit der Endstufe verwendet werden, sollte der
Schutzleiter stets angeschlossen sein. Zur Vermeidung von
Brummschleifen sollte die Signalmasse der gesamten Anlage
an einem einzigen Punkt mit dem Schutzleiter verbunden sein.
Die Cinchbuchsen und die DIN-Buchse für den Signaleingang
sind parallel geschaltet und sollten nicht gleichzeitig
verwendet werden.
16.2 Schutzschaltung
Die NAP 100 sollte unter normalen Umständen stets
eingeschaltet bleiben. Wenn der Kühlkörper in der Endstufe
aufgrund längeren Betriebs bei hoher Lautstärke eine
Temperatur von 70° C erreicht, wird die Stromzufuhr
unterbrochen, bis sich die Endstufe abgekühlt hat. Dies kann
bis zu 30 Minuten dauern.
16 NAP 100 – Installation und Betrieb
Bevor Sie die Endstufe NAP 100 anschließen und einschalten, sollten Sie das Gerät auf
einem dafür vorgesehenen Rack platzieren. Schalten Sie zuerst die Quellgeräte, dann (bei
heruntergedrehtem Lautstärkeregler) die Vorstufe und zuletzt die Endstufe ein. Achten Sie
darauf, dass der Verstärker ausreichend belüftet ist. Der Netzschalter der Endstufe befindet
sich an der Rückseite des Geräts.
WENN DIE SCHUTZSCHALTUNG DER ENDSTUFE EINSETZT,
LIEGT DIES IN DEN MEISTEN FÄLLEN AN ZU LANGEM
BETRIEB BEI ZU HOHER LÄUTSTÄRKE. DIE LAUTSTÄRKE
SOLLTE IN SOLCHEN FÄLLEN REDUZIERT WERDEN, DA DIE
LAUTSPRECHER SONST BESCHÄDIGT WERDEN KÖNNEN.
16.3 Lautsprecherkabel und -stecker
An der Geräterückseite befinden sich zwei Ausgänge
zum Anschließen von Stereo-Lautsprechern. Lassen Sie
Ihre Lautsprecherkabel nur mit den im Lieferumfang des
Verstärkers enthaltenen Naim-Audio-Steckern konfektionieren;
sie entsprechen den europäischen Sicherheitsnormen. Wir
empfehlen die Verwendung von Naim-Lautsprecherkabeln, es
können jedoch auch viele andere Kabeltypen mit dem NAP 100
verwendet werden.
Achten Sie darauf, dass Sie die Lautsprecher richtig gepolt
anschließen, d.h., dass jeweils der Minuspol des Ausgangs an den
Minuspol des Lautsprechers und der Pluspol des Ausgangs an den
Pluspol des Lautsprechers angeschlossen ist.
Knl2
Knl
nc
Eingang – links
und rechts
-ve
NAP 100

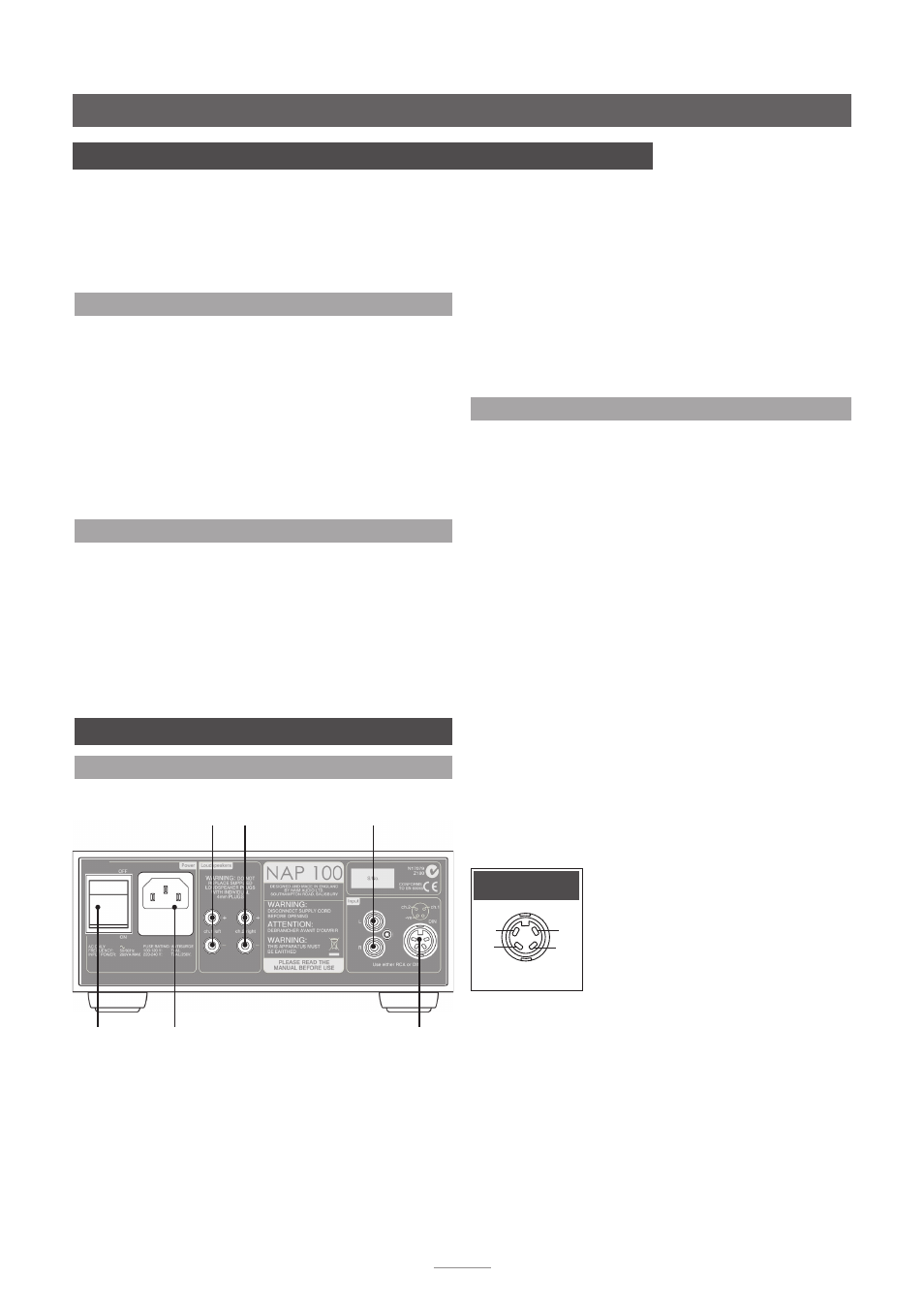

17 NAP 100 – Anschlüsse
17.1 Rückseite
Netzanschluss
und Sicherung
Netzschalter
linker
Lautsprecher
rechter
Lautsprecher
DIN-Eingang
Knl1(L) & Knl2(R)
Cincheingang
Knl1(L) & Knl2(R)
