Naim Audio NAP 500 - Handbuch (Seite 8)

D6
NAP 300
Signaleingang
Knl 1 (L)
Signaleingang
Knl 2 (R)
Netzanschluss und
Sicherung
linker Lautsprecher rechter Lautsprecher

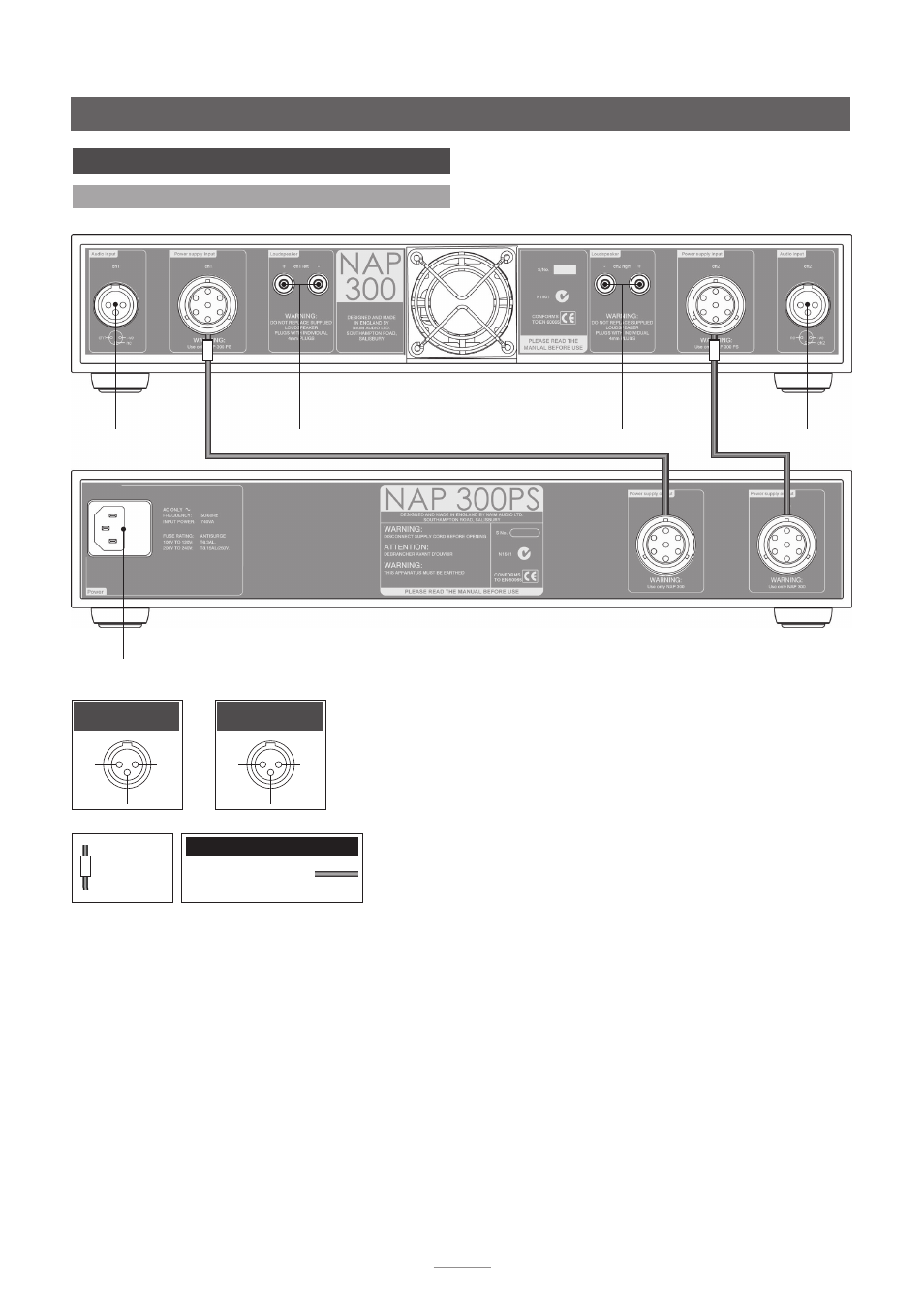

7 NAP 300 – Anschlüsse
7.1 Anschluss an Netzteil NAP 300PS
Eingang links
(„Ch 1“)
Eingang rechts
(„Ch 2“)
Knl1 -ve nc
nc Knl2
-ve
NAP-300-Burndy-Kabel
Anschlusskabel Kabel-
richtungs-
markie-
rung
