Rev. 1.06 - 17 -
BCD-1000

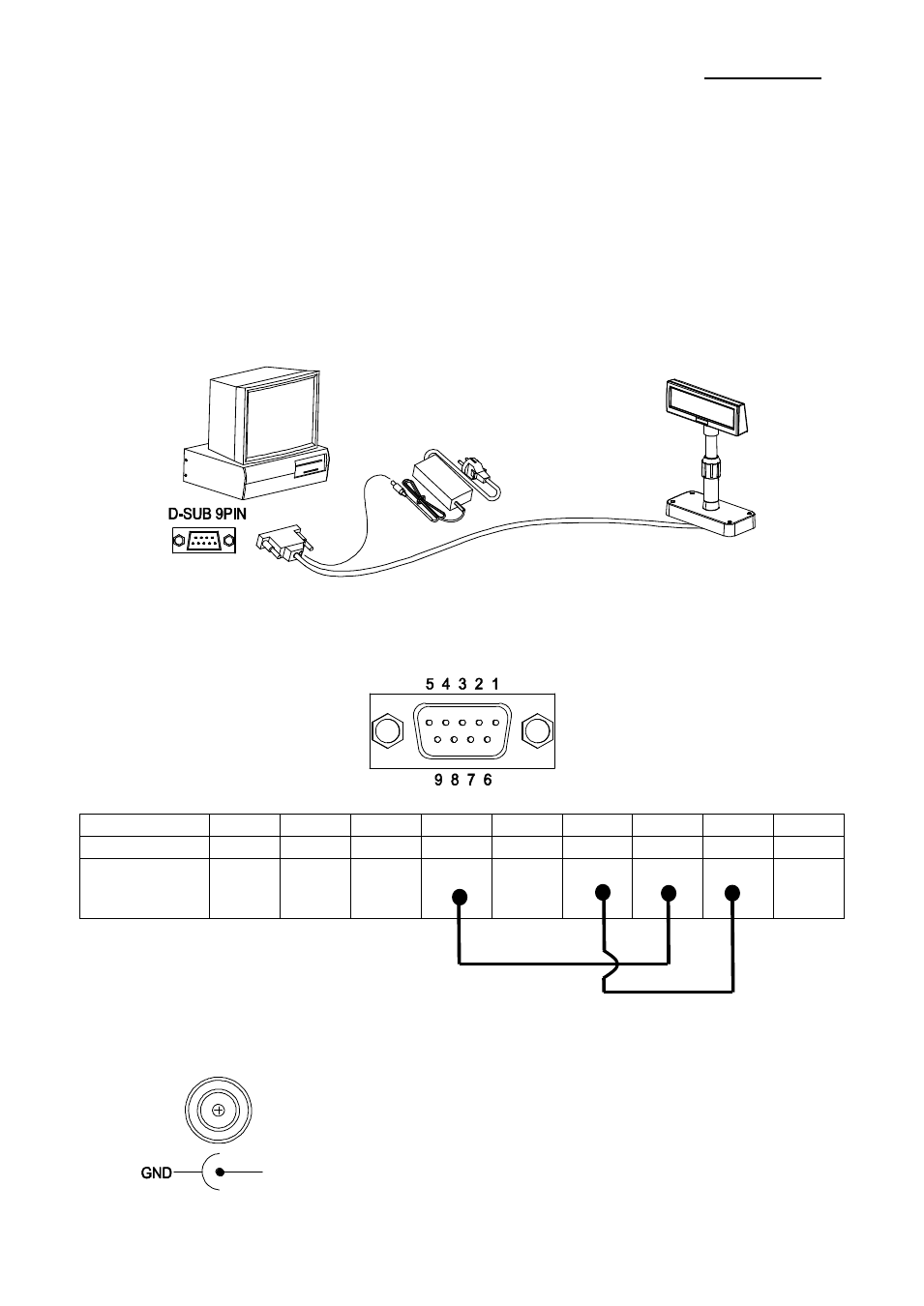

6-1-3 Installations Anweisungen
SCHRITT1. Schalten Sie die Systemspannung des Computers aus.
SCHRITT2. Schließ en Sie das Displaykabel an den RS-232-Port des Computers an.
SCHRITT3. Schließ en Sie die Gleichspannungsquelle über den geeigneten
Wechselspannungsadapter an.
SCHRITT4. Schalten Sie Computer und Spannungsversorgungseinheit ein.
Das Display ist an und empfangsbereit.
6-1-4 Signalzuordnungen (Kabelende-DSUB)
1 2 3 4 5 6 7 8 9
P.Name NC RXD TXD DTR GND DSR RTS CTS NC
Kurz
Anschluss
6-1-5 Gleichspanungsstecker
MAX 300 ~ 1350mA. +12VDC ~ +24VDC.
