Rev. 1.06 - 19 -
BCD-1000

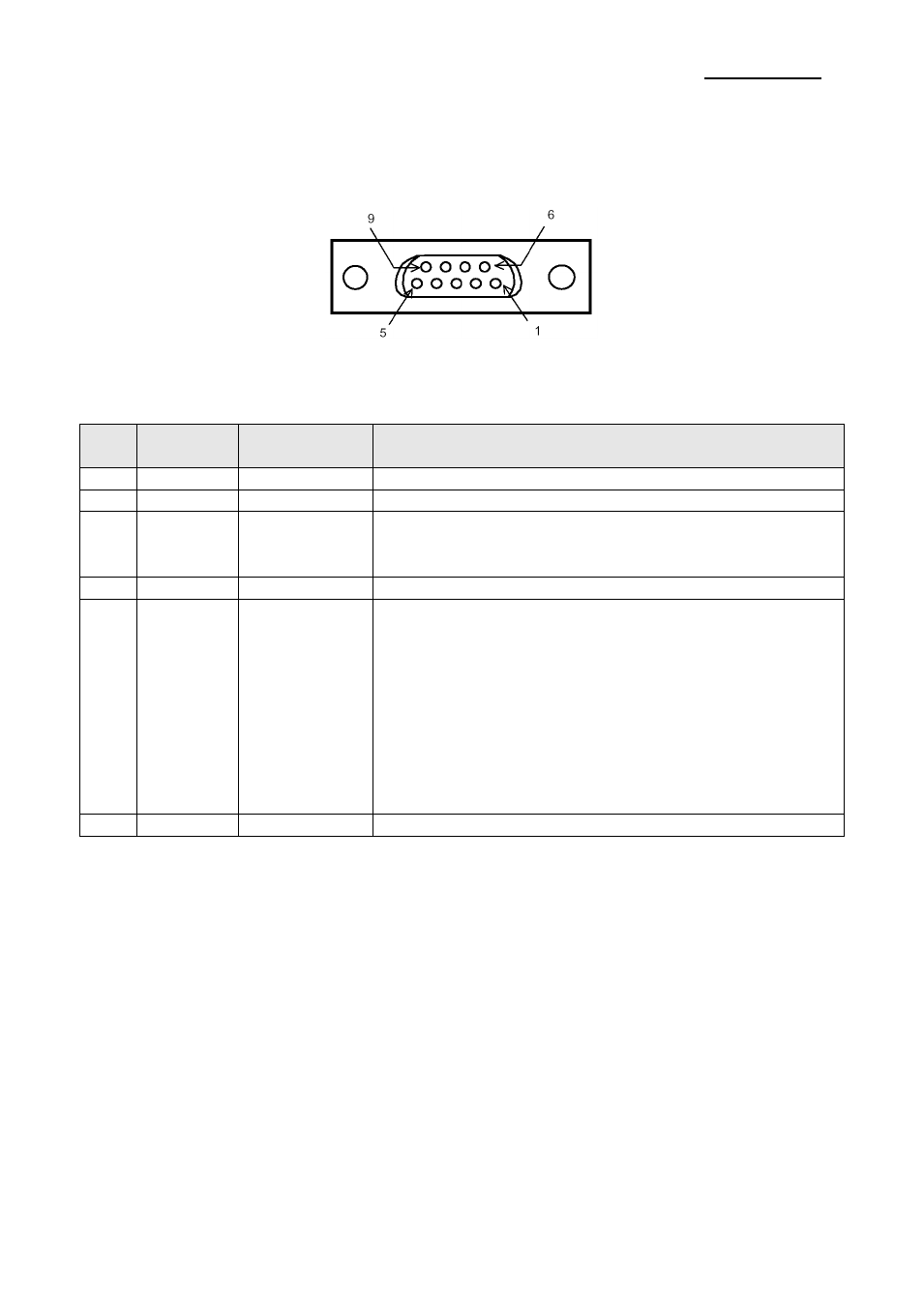

6-2-3 Drucker-Schnittstellenanschluss
Die Option Sockel bietet den Drucker-Schnittstellenanschluss (D-SUB, 9-polig, Stecker).
6-2-4 Signalzuordnung Drucker-Schnittstellenanschluss
Pin-
Nr.
Signal-
name
Signalrichtung Funktion
2 RXD Eingang Datenempfang vom Drucker (Drucker → Host)
3 TXD Ausgang Datenübertragung zum Drucker (DM → Drucker)
4 DTR Ausgang
Zeigt an, ob der Host für den Datenempfang bereit.
[SPACE]: Der Host ist empfangsbereit.
[MARK]: Der Host ist nicht empfangsbereit.
5 GND - Signal
6 DSR Eingang
Hierüber wird angezeigt, ob das Display bereit ist,
Daten vom Drucker zu empfangen.
[SPACE]: Der Drucker ist empfangsbereit.
Wenn der Drucker in die
Empfangsbereitschaft übergeht, ist SPACE
der Ausgang.
[MARK]: Der Drucker ist nicht empfangsbereit.
Auch wenn der Drucker in die
Empfangsbereitschaft
übergeht, ist MARK nicht der Ausgang.
9 RESET Ausgang Reset des Signals zum Drucker (Host → Drucker)
