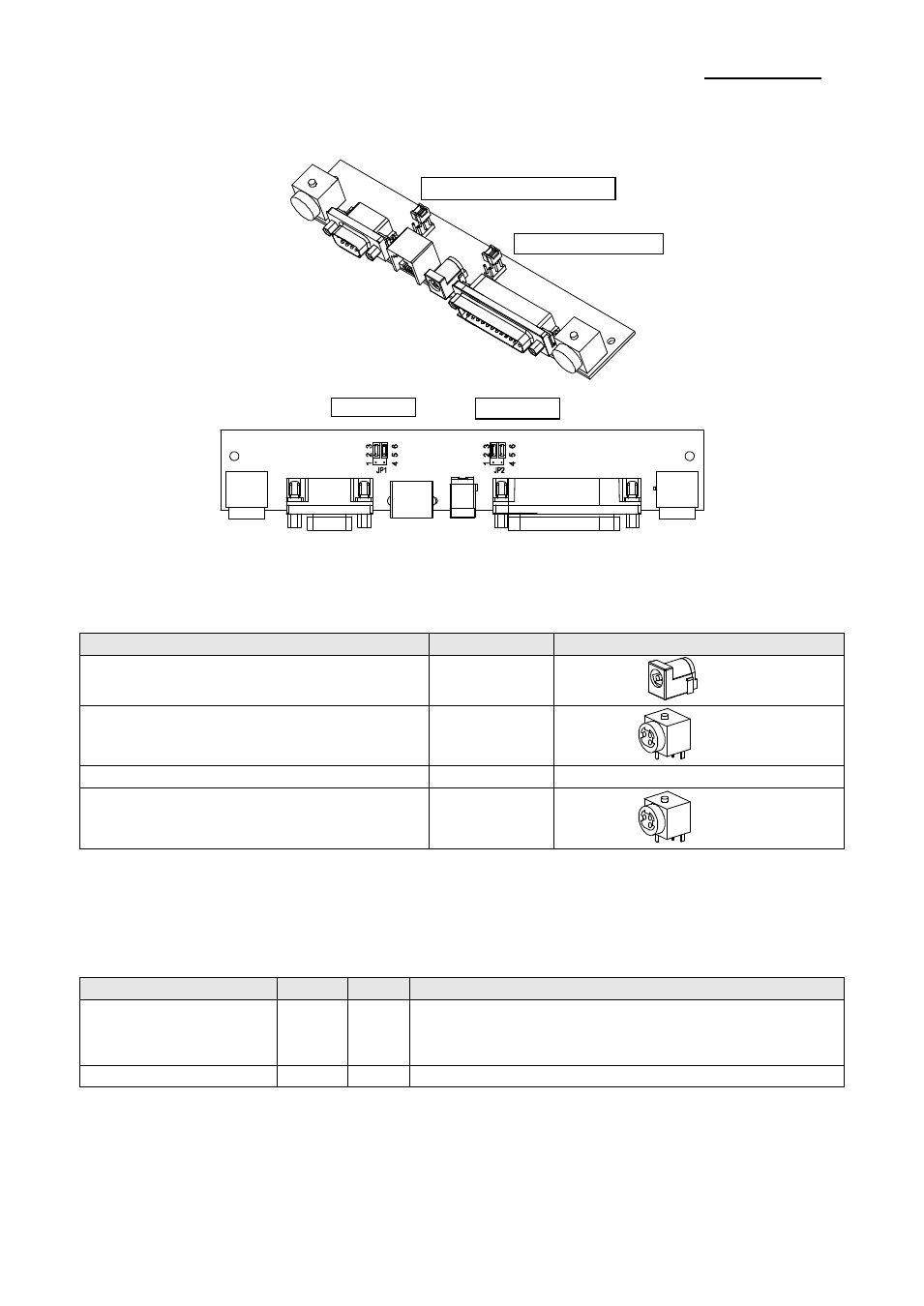

8-1 Serielles Board
8-1-1 Brücke1
Anschlusstyp JP1 Steckertyp
Eingangsleistung (5~24 VDC) 1-2
Ort J1
Eingangsleistung (24 VDC) 2-3
Ort CN1
N/C 4-5
Ausgangsleistung Druck (24 VDC)
(Durchgangstyp)
5-6
Ort CN2
8-1-2 Brücke2
Einige Funktionen hängen vom Anschluss des Gerätes an das BCD-1000 ab; d. h. ob ein
Drucker angeschlossen ist oder nicht, mit Durchgangsanschluss oder als
Einzelgerätanschluss.
Anschlusstyp JP2 JP2 Funktion
Datendurchgang
(Standard-
einstellung)
1-2 4-5
Ein Drucker, der den Befehl ESC = nicht
unterstützt, kann angeschlossen werden.
Nur SERIELL 2-3 5-6 Kein Drucker angeschlossen.
Br ücke 1 - Spannung
Br ücke 2 - Kabel
Br ücke 1 Br ücke 2
CN1
J2 J1
CN2
