Seite 12
Rev. 1.03
- 12 -
SRP-350/352III

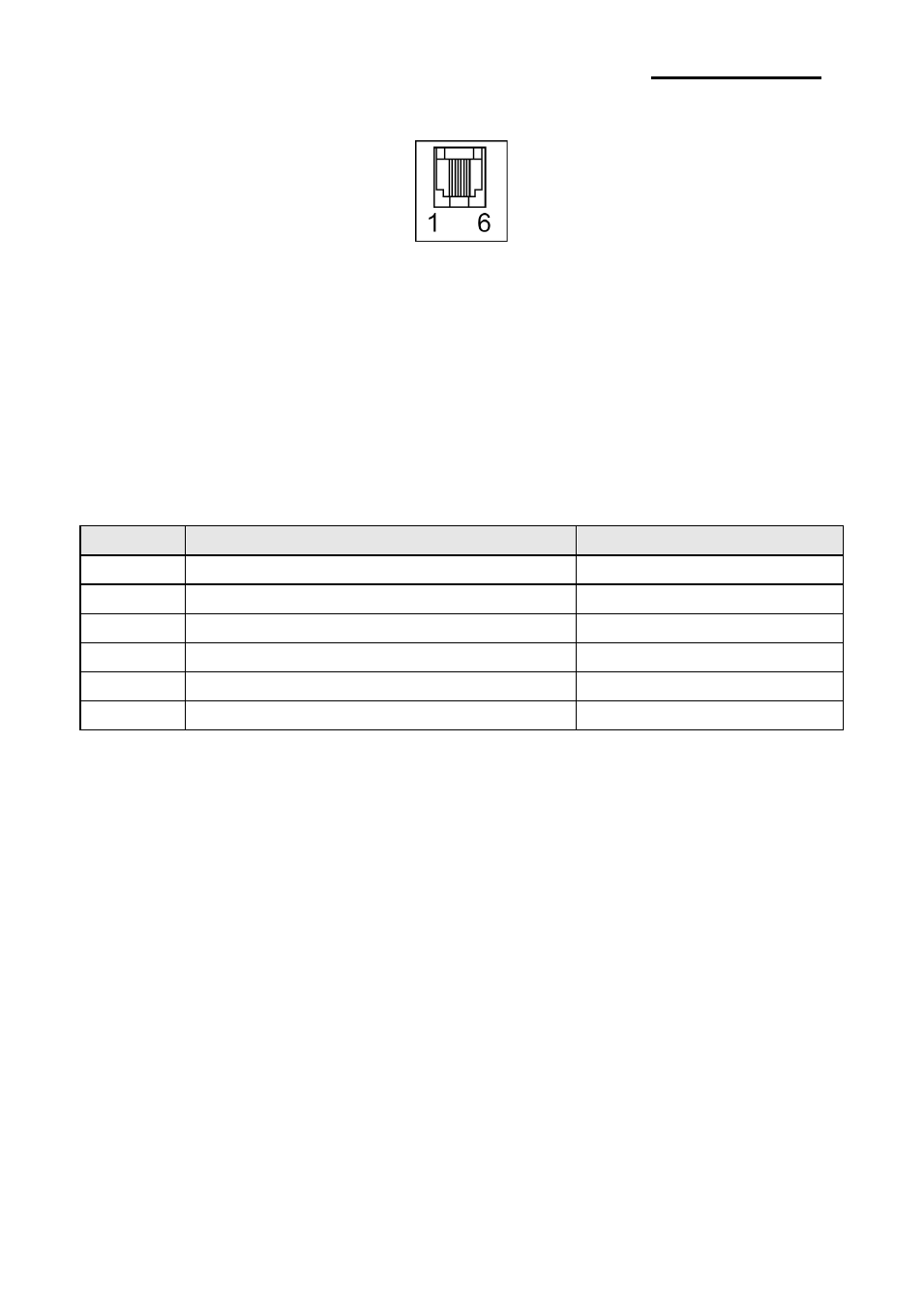

1-3 Anschließ en der Schublade
Schließ en Sie das Anschlusskabel für die Kassenschublade am Anschluss für die
Kassenschublade auf der Rückseite des Druckers an.
※ Warnung
Die Kassenschublade muss den Druckerspezifikationen entsprechen.
Wird eine inkompatible Kassenschublade angeschlossen, kann dies zu Fehlfunktionen von
Kassenschublade und Drucker führen.
※ Achtung
Schließ en Sie kein Telefonkabel an den Anschluss für die Kassenschublade an.
Anderenfalls könnten die Telefonleitung und der Computer beschädigt werden.
Stift-Nr.
Signalname
Richtung
1
Gehäuse-Erdung
-
2
Schubladen-Auswurf-Treibersignal Nr. 1
Ausgang
3
Schublade-offen-/geschlossen-Signal
Eingang
4
+24V
-
5
Schubladen-Auswurf-Treibersignal Nr. 2
Ausgang
6
Signalerdung
-
