1-2 Anschließ en der Kabel
Der Host-Computer kann über ein Schnittstellenkabel an den Drucker angeschlossen
werden, das den Spezifikationen von Drucker und Host-Computer entspricht (POS/ECR).
Die Schublade muss den Spezifikationen des Druckers entsprechen.
※ Achtung
Stellen Sie vor dem Anschluss von Kabeln sicher, dass sowohl Drucker als auch Host
ausgeschaltet sind.

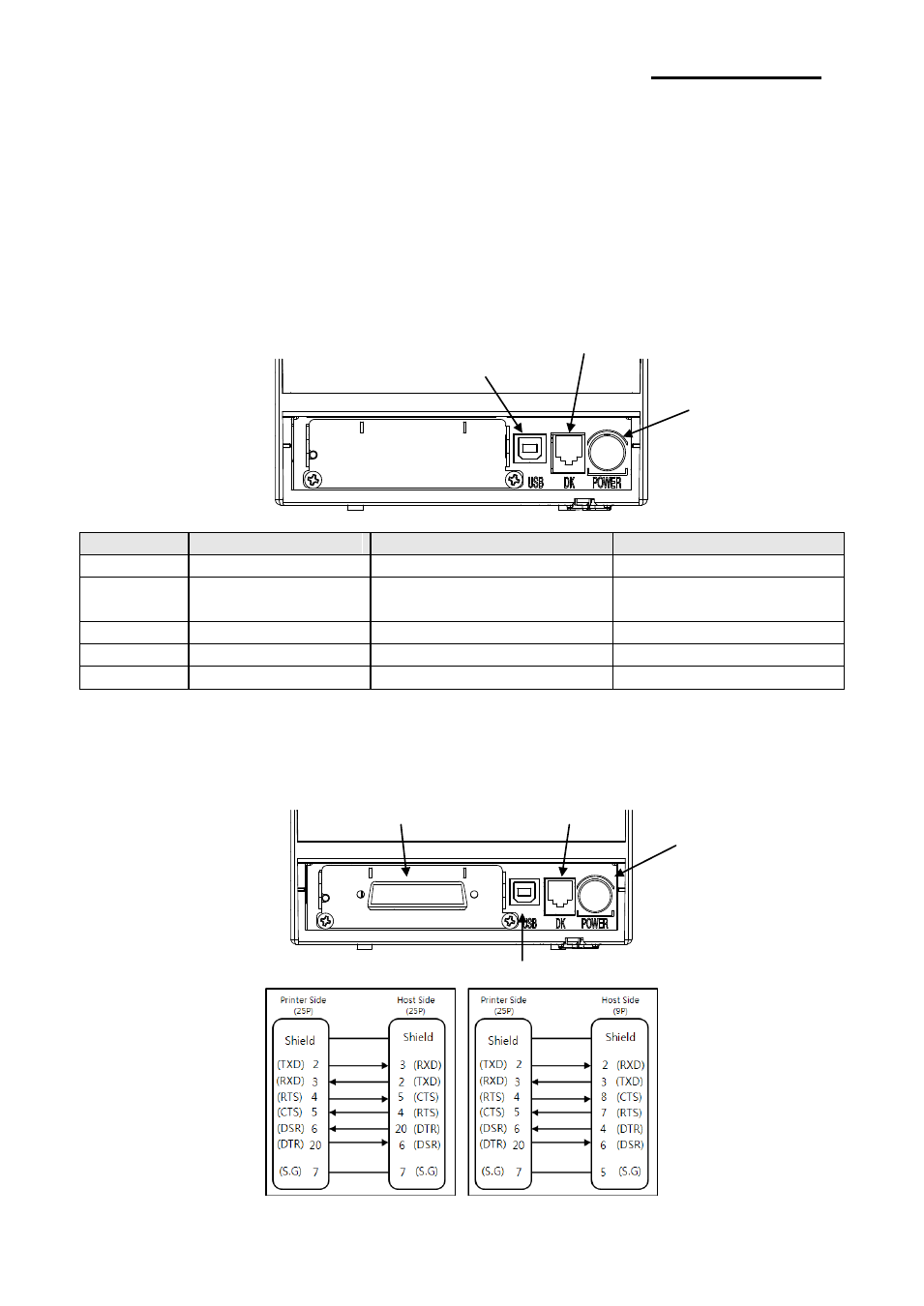

1-2-1 USB-Kabel
Nr.
Signalname
Zuweisung (Farbe)
Funktion
Shell
Shield
Drain-Kabel
Gehäuse-Erdung
1
VBUS
ROT
Host-
Spannungsversorgung:
2
D-
WEISS
Datenleitung (D-)
3
D+
GRÜ N
Datenleitung (D+)
4
GND
SCHWARZ
Signalerdung
1-2-2 Serielles Kabel(RS-232C)
1-2-2-1 Einfache Schnittstelle
Netzanschluss
Serielles Kabel
Anschluss
Kassenschublade
Netzanschluss
USB-Anschluss
USB-Anschluss
Anschluss
Kassenschublade
