Rev. 1.03 – BIXOLON SRP-350III Benutzerhandbuch
Seite 9
Rev. 1.03
- 9 -
SRP-350/352III

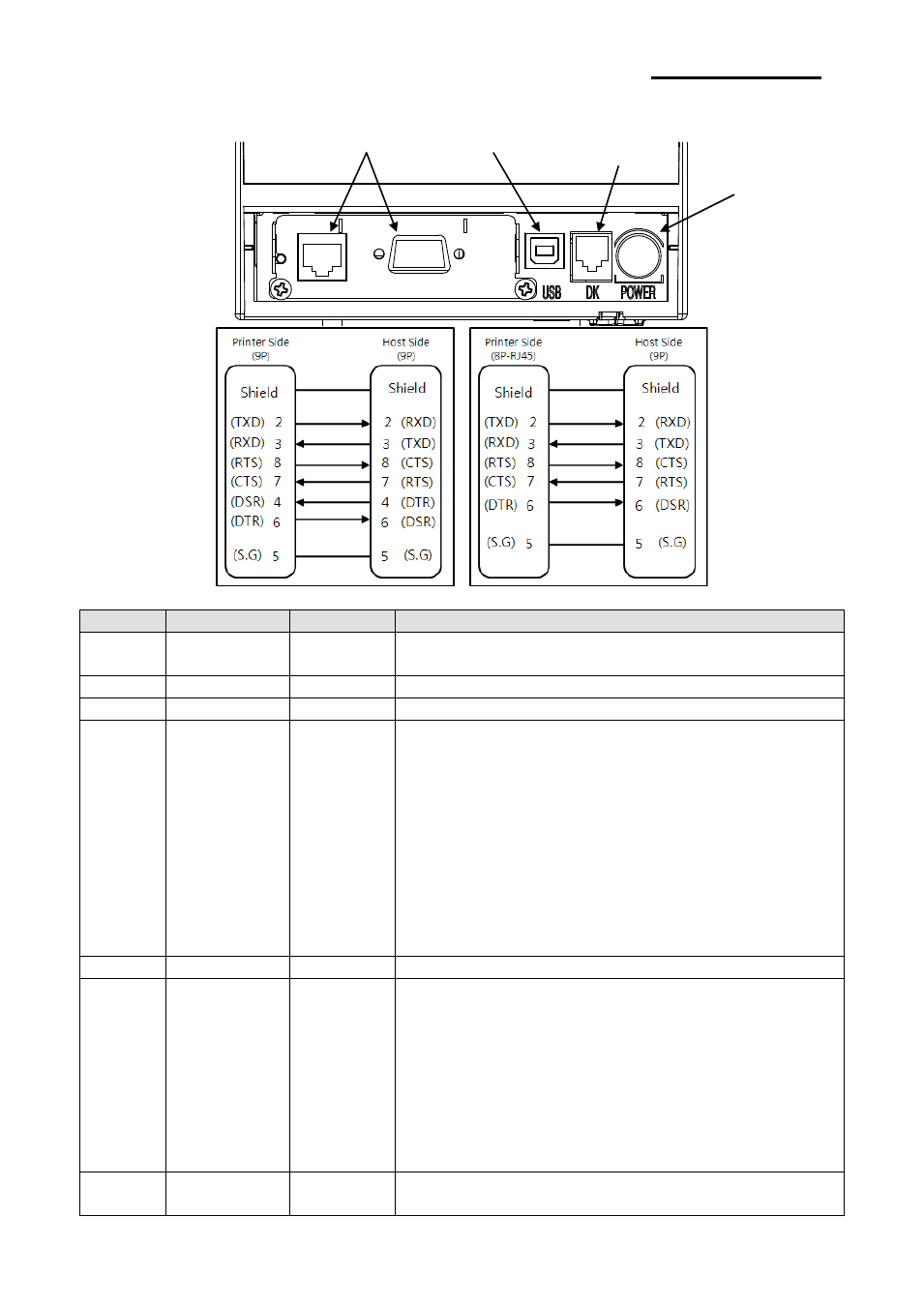

1-2-2-2 Duale Schnittstelle
Stift-Nr.
Signalname
Richtung
Funktion
Main
Gehäuse-
GND
-
Gehäuse-Erdung
2
TXD
Ausgang
Datenübertragung
3
RXD
Eingang
Datenempfang
6
DSR
Eingang
Dieses Signal gibt an, ob der Host-Computer Daten
empfängt (Hardware-Flusskontrolle).
1) MARK (Logik 1): Der Host-Computer kann Daten
empfangen.
2) SPACE (Logik 2): Der Host-Computer kann keine
Daten empfangen.
3) Nach Prüfen des Druckersignals werden Daten
zum Host übertragen.
4) Ist die XEIN/XAUS-Flusskontrolle ausgewählt,
erfolgt keine Bestätigung des Signals durch den
Drucker.
7
Signal-GND
-
Signalerdung
20
DTR
Ausgang
Dieses Signal gibt an, ob der Drucker arbeitet oder
nicht (Hardware-Flusskontrolle).
1) MARK (Logik 1): Drucker arbeitet.
2) SPACE (Logik 2): Drucker arbeitet nicht.
3) Nach Prüfen des Druckersignals werden Daten
zum Host übertragen.
4) Ist die XEIN/XAUS-Flusskontrolle ausgewählt,
erfolgt keine Bestätigung des Signals durch den
Drucker.
Shield
Gehäuse-
GND
-
Gehäuse-Erdung
Anschluss
Kassenschublade
Netzanschluss
Serielles Kabel
USB-Anschlus
s
