2.1. Produktbeschreibung
10S, 10A und 10AL Lautsprecher und deren "D-Versionen" bilden
eine Produktfamilie aus passiv getrennten 2-Weg-Hochleistungssys-
temen, bestückt mit einem 10”-Treiber in einem Bassreflexgehäuse
sowie verschiedenen Hochtoneinheiten für ein breites Spektrum
von Anwendungen im Festinstallationsbereich. Für eine leichte Bau-
weise kommen in allen Modellen Treiber mit Neodym-Magneten
zum Einsatz. Große Hörner sorgen für ein präzises Abstrahlver-
halten.
Die 10A and 10A-D Lautsprecher werden für den Aufbau von
Arrays eingesetzt und erlauben eine drehbare Abstrahlcharakte-
ristik von 75° x 50° (10A) oder 110° x 55° (10A-D). Beide Laut-
sprecher sind mit einem 1.4”-Kompressionstreiber bestückt. Zum
Aufbau vertikaler Arrays für ein anwendungsspezifisches Abstrahl-
verhalten sind die Lautsprecher mit einem integrierten Rigging-
System ausgestattet.
Mit einem Frequenzgang von 60 Hz bis 18 kHz können die Laut-
sprecher sowohl als Fullrange-Systeme als auch in Kombination mit
den verschiedenen Subwoofern der xS- oder xA-Serie betrieben
werden.
Die Gehäuse sind aus Multiplexholz gefertigt und mit schwarzer,
schlagfester Farbe lackiert. Die Lautsprecherfront ist durch ein sta-
biles Frontgitter geschützt und mit einem akustisch transparenten
Schaumstoff hinterlegt.
Die Lautsprecher sind ballwurfsicher nach DIN 18032-3.
Riggingkomponenten
Der Aufbau vertikaler Arrays aus 10A/10A-D Lautsprechern wird
mit den Z5416 Verbindern 10A vorgenommen. Die vertikalen Zwi-
schenwinkel können in einem Bereich von 25° bis 60° in 5°-
Schritten eingestellt werden. Ein vertikales Array kann aus bis zu
drei 10A Lautsprechern bestehen. 18A oder 27A Subwoofer
können in das Array integriert werden.
Die Arrays werden mit der Z5414 Flugschiene xA zusammen mit
zwei Z5413 Flugschienenverbindern xA geflogen.
Hinweis: Beachten Sie hierzu die zugelassenen Konfigurati-
onen sowie die Sicherheits- und Montagehinweise im betreff-
enden Rigginghandbuch.
Gehäuseoptionen
Die Option Wetterfest (WR) erlaubt den Betrieb im Außenbereich
(IP34, vertikale Neigung nach oben bis max. +15°). Die Gehäuse
sind mit schwarzer schlag- und wetterschützender PCP-Beschich-
tung (Polyurea Cabinet Protection) versehen.

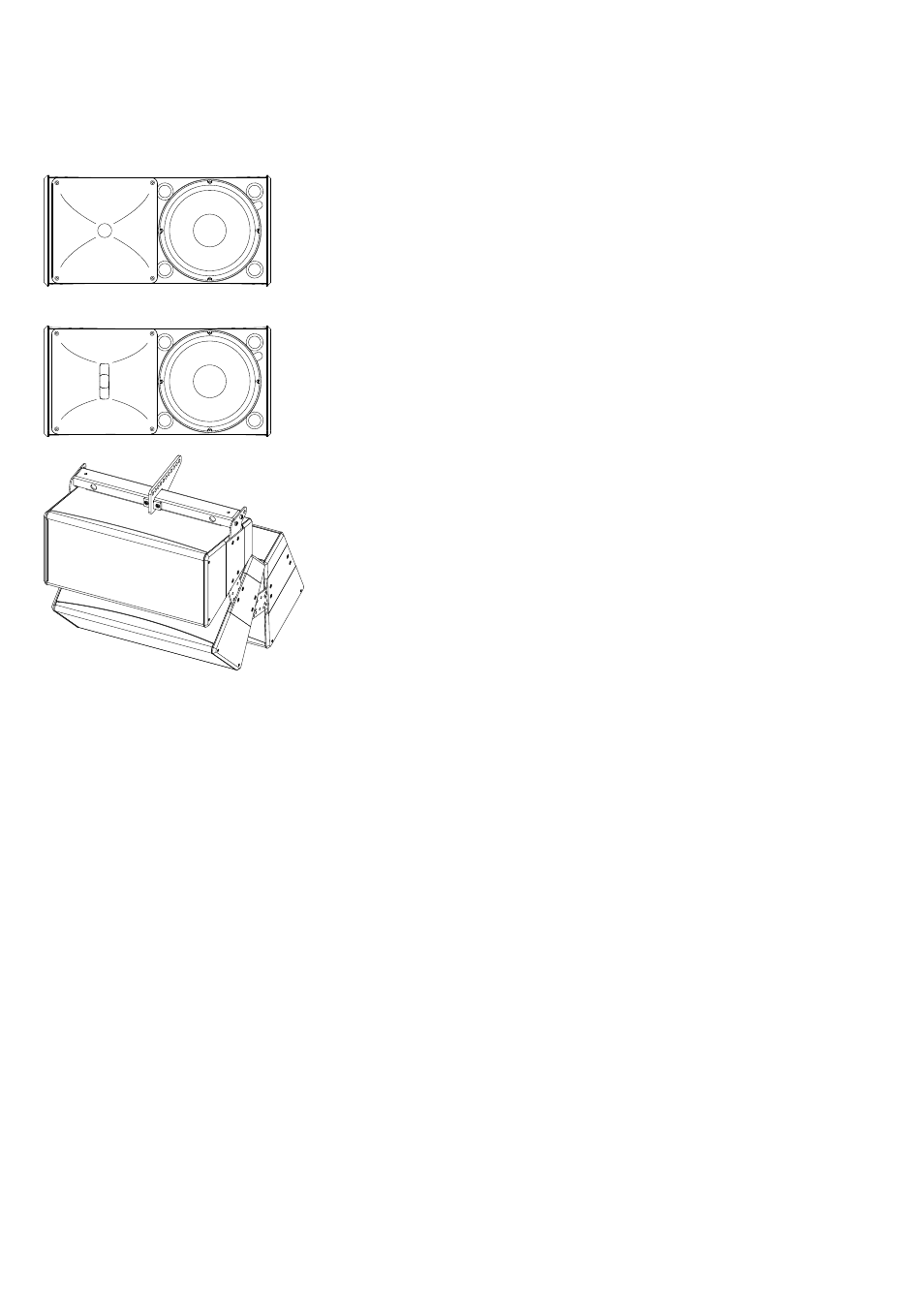

Abb. 1: 10A/10A-D Lautsprecher
Anwendungsbeispiel:
10A Array mit Z5415 Flugadapter xA, Z5414 Flugschiene xA,
Z5413 Flugschienenverbinder xA und Z5416 Verbinder 10A.
2. 10A/10A-D Lautsprecher
