NL4-Anschluss mit Abdeckplatte
Die beiden NL4-Anschlüsse der Lautsprecher sind versenkt ange-
bracht und ermöglichen so die Verwendung der Abdeckplatte [1]
auch in Verbindung mit NL4-Kabelsteckern (siehe nebenstehende
Abbildung).
Hinweis: Für diese Option müssen Stecker vom Typ Neutrik
NL4FC verwendet werden.
Um ein Durchschleifen der Lautsprecher zu ermöglichen, ist die
Abdeckplatte mit zwei vorgestanzten Aussparungen versehen.
Sollen NL4-Anschlüsse eingesetzt werden, gehen Sie in gleicher
Weise vor wie unter Þ "Festanschluss" auf Seite 6 beschrieben.
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu-
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup 10S/A für 10A Lautsprecher.
Wählen Sie das Controller-Setup 10S/A-D für 10A-D Lautsprecher.
Für den D12 Verstärker stehen die Setups im "Dual Channel" oder
"Mix TOP/SUB" Modus zur Verfügung. Im "Mix TOP/SUB" Modus
kann eine Kombination mit aktiv getrennten Subwoofern über eine
einzige 4‑adrige Zuleitung versorgt und durchgeschleift werden.
An einem D6 oder D12 können bis zu drei 10A oder 10A-D Laut-
sprecher je Verstärkerkanal betrieben werden.
2.3.1. Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und
CPL angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich redu-
ziert. Damit sind die Lautsprecher für den Betrieb mit aktiv
getrennten d&b Subwoofersystemen eingestellt.

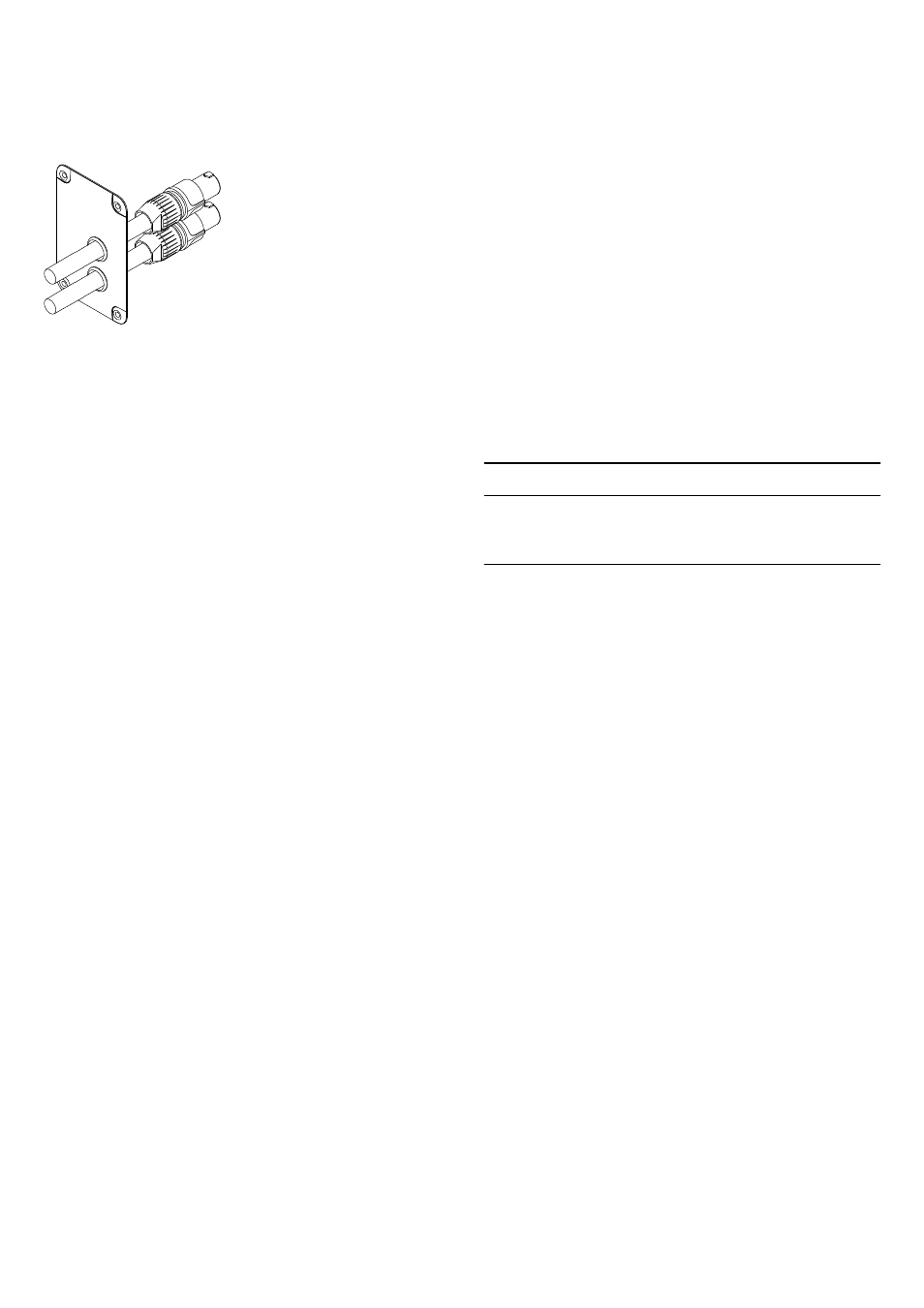

Abb. 5: NL4-Anschluss mit Abdeckplatte [1]
