2.4. Abstrahlverhalten

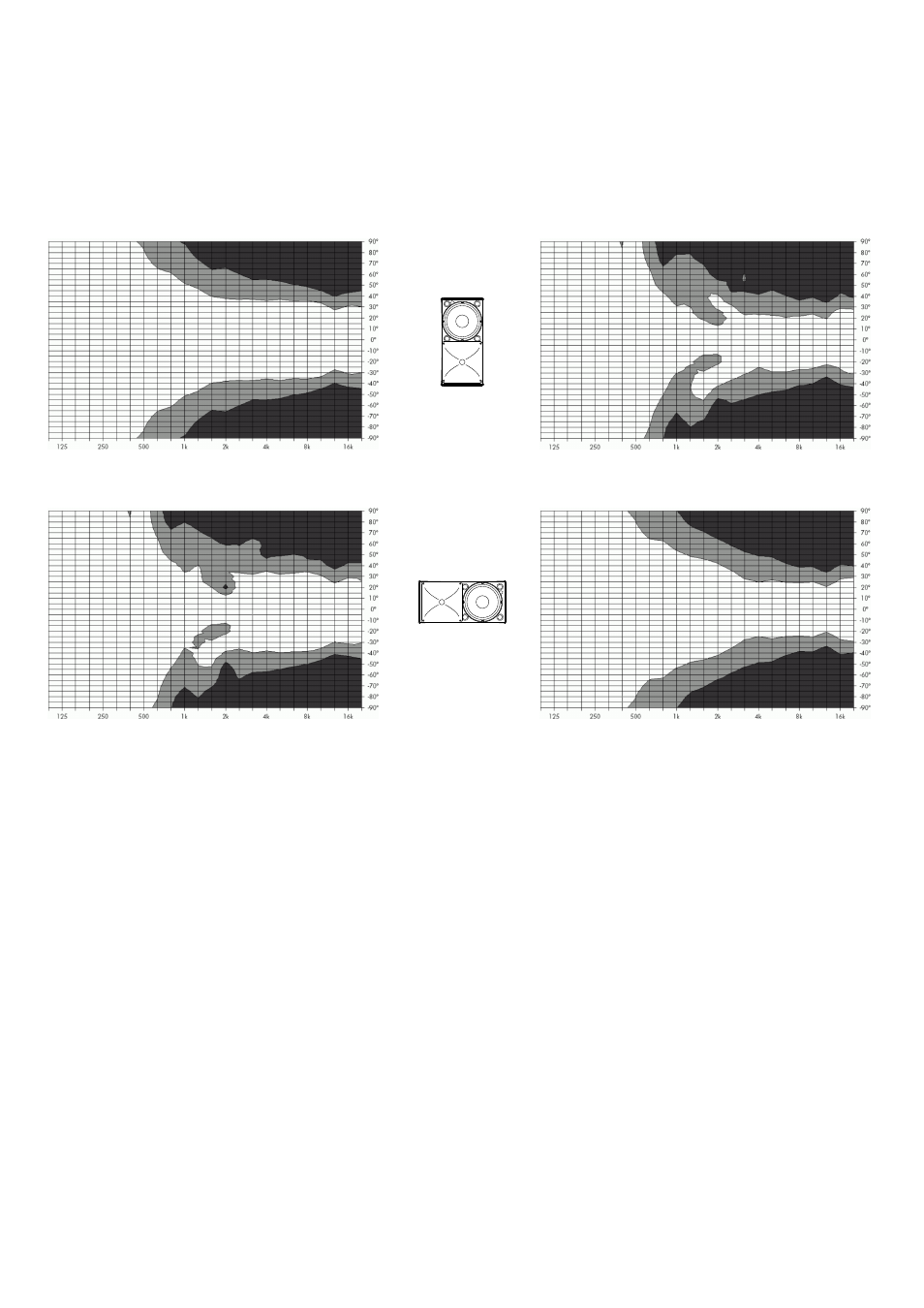

Die folgenden Grafiken zeigen die Abstrahlwinkel eines Lautspre-
chers über die Frequenz anhand von Schalldruck-Isobaren für
–6 dB und –12 dB.
Abb. 8: Abstrahlcharakteristik horizontal
10A
Vertikal
Abb. 9: Abstrahlcharakteristik vertikal
Abb. 10: Abstrahlcharakteristik horizontal
10A
Horizontal, Horn
gedreht
Abb. 11: Abstrahlcharakteristik vertikal
d&b 10A/10A-D Handbuch (1.1 DE) 9
