d&b LoadMatch
Beginnend mit dem D80 Verstärker ermöglicht die LoadMatch-
Funktion, die Eigenschaften des Lautsprecherkabels elektrisch zu
kompensieren, ohne dass eine zusätzliche Sense-Leitung eingesetzt
werden muss. Für alle anwendbaren Lautsprecher ist die Load‐
Match-Funktion daher unabhängig vom Anschlusstyp.
Festanschluss
Im Lieferumfang des Bi6-SUB Lautsprechers ist eine Abdeckplatte
[1] und eine Kabeldurchführung [2] enthalten. Für Anwendungen
im Innenbereich kann damit ggf. die Anschlussplatte verdeckt
werden. Für Anwendungen im Außenbereich muss die Abdeck‐
platte verwendet werden, um einen IP-Schutzgrad von 34 zu errei‐
chen.
Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2)
1. Brechen Sie die vorgestanzte Aussparung in der Abdeckplatte
[1] aus, und setzen Sie die Kabeldurchführung [2] ein.
2. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein.
3. Entfernen Sie die vier Schrauben der Anschlussplatte.
4. Schließen Sie die Anschlussleitung am Schraubanschluss an.
Þ Beachten Sie die richtige Polarität!
5. Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus‐
sparung der Anschlussplatte abschließt.
6. Befestigen Sie schließlich die Abdeckplatte und die Anschluss‐
platte mit allen vorhandenen Schrauben.

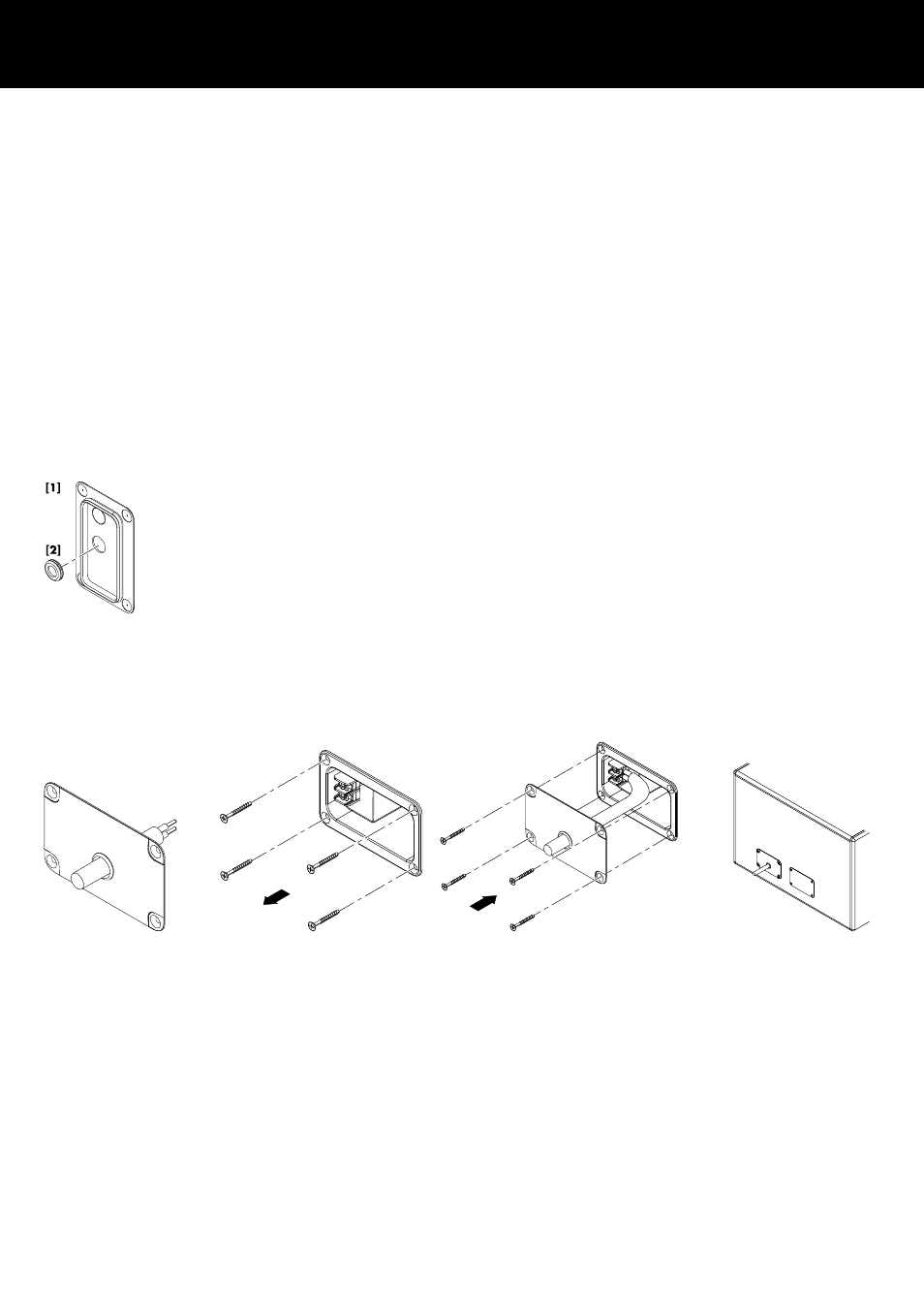

Schritt 2 Schritt 3 Schritt 4/5 Schritt 6
Festanschluss
Schritt 1
