2.1. Produktbeschreibung
Die E4 und E5 Lautsprecher sind passiv getrennte 2-Weg-Hochleis‐
tungssysteme. Beide Modelle verwenden Tieftontreiber mit koaxial
angeordneten, breit abstrahlenden Kalotten-Hochtönern, wodurch
eine sehr kompakte und leichte Bauweise erreicht wird.
Der E4 Lautsprecher ist bestückt mit einem 4"-Tieftontreiber mit
Neodym-Magnet in einem geschlossenen Gehäuse. Der Frequenz‐
gang erstreckt sich von 130 Hz bis 20 kHz.
Der E5 Lautsprecher hingegen ist bestückt mit einem 5"-Tiefton‐
treiber mit Ferrit-Magnet in einem Bassreflexgehäuse. Der Fre‐
quenzgang erstreckt sich von 85 Hz bis 20 kHz.
Beide Systeme können sowohl einzeln als auch in Kombination mit
den verschiedenen Subwoofern der E-Serie betrieben werden.
Die Gehäuse werden im Spritzgussverfahren gefertigt und sind mit
schwarzer, schlagfester Farbe lackiert. Die Lautsprecherfront ist
durch ein stabiles Frontgitter geschützt.
Auf der Rückseite der Lautsprecher befindet sich ein M10 Gewin‐
deeinsatz zur Aufnahme des Z5356 E4/E5 Kugelgelenkadapter.
Zusätzlich ist ein Sicherungsbügel [S] zur Aufnahme einer zweiten
unabhängigen Sicherung (Safety) vorgesehen.
VORSICHT!
Kein Lastaufnahmepunkt
Der Sicherungsbügel [S] darf nicht zur Lastenaufnahme verwendet
werden.
2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NL4-
Anschlüsse und einen zweipoligen Klemmanschluss (PT - bis
6 mm
2 ). Die Lautsprecher belegen die Anschlusspins 1+/1–. Die
Pins 2+/2– sind für aktiv getrennte Subwoofer vorgesehen.
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4 1+ 1– 2+ 2–
PT Rot (+) Schwarz (–) n.a. n.a.

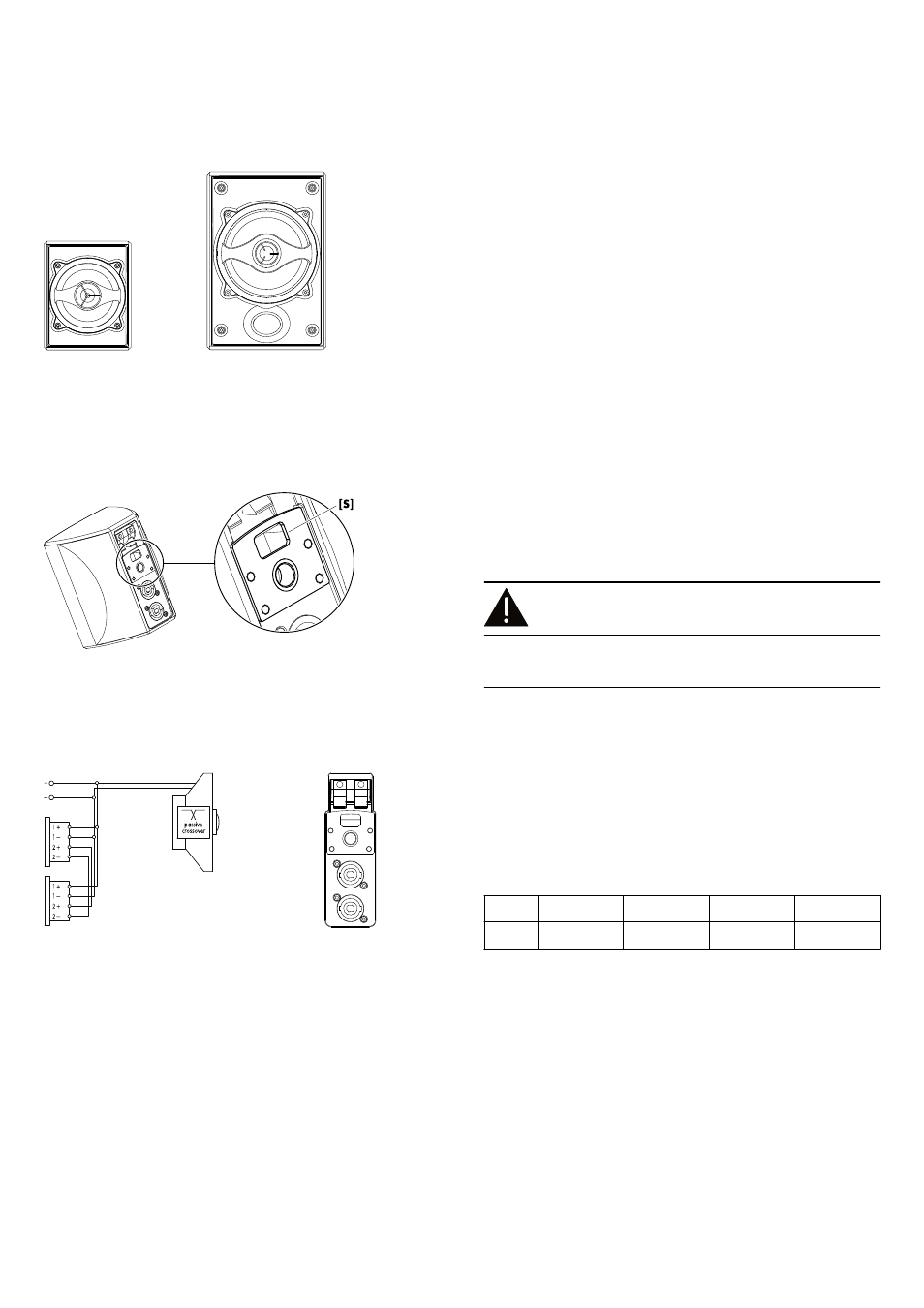

Abb. 1: E4/E5 Lautsprecher
Abb. 2: Verdrahtung der Anschlussbuchsen
