2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup E4 für E4 Lautsprecher und E5 für
E5 Lautsprecher.
Für den D12 Verstärker stehen die Setups im "Dual Channel" oder
"Mix TOP/SUB" Modus zur Verfügung. Im "Mix TOP/SUB" Modus
kann eine Kombination mit aktiv getrennten Subwoofern über eine
einzige 4‑adrige Zuleitung versorgt und durchgeschleift werden.
An einem D6 oder D12 können bis zu vier E4 oder E5 Lautspre‐
cher je Verstärkerkanal betrieben werden.
2.3.1. Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und
CPL angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich redu‐
ziert. Damit sind die Lautsprecher für den Betrieb mit aktiv
getrennten d&b Subwoofersystemen eingestellt.
HFA-Schaltung
Im HFA-Modus (High Frequency Attenuation) wird gegenüber der
Standardeinstellung der Hochtonpegel zurückgenommen. Mit
dieser Einstellung erhält man bei geringer Abhörentfernung einen
neutralen, unaufdringlichen Klangcharakter.
Die Absenkung der HFA-Funktion setzt bereits bei 1 kHz sehr sanft
ein und erreicht etwa 3 dB bei 10 kHz. Diese Charakteristik ent‐
spricht dem typischen Klangbild eines Lautsprechers in größerer
Abhörentfernung, das durch diffuse Raumreflexionen geprägt ist.
CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwi‐
schen eng gekoppelten Lautsprechern. Die CPL-Funktion setzt
bereits bei 1 kHz sanft ein und erreicht die maximale Dämpfung
unterhalb von 200 Hz. Um einen ausgeglichenen Frequenzgang
zu erzielen, lassen sich die Dämpfungswerte zwischen 0 und –9
einstellen.
Positive Werte erzeugen eine Anhebung im Tieftonbereich (0 bis
+5 dB) für den Einsatz des Systems im Fullrange-Modus ohne Sub‐
woofer.
-5
0
5
10
-10
-15
-20
-25
-30
20
100
1k
10k
20k

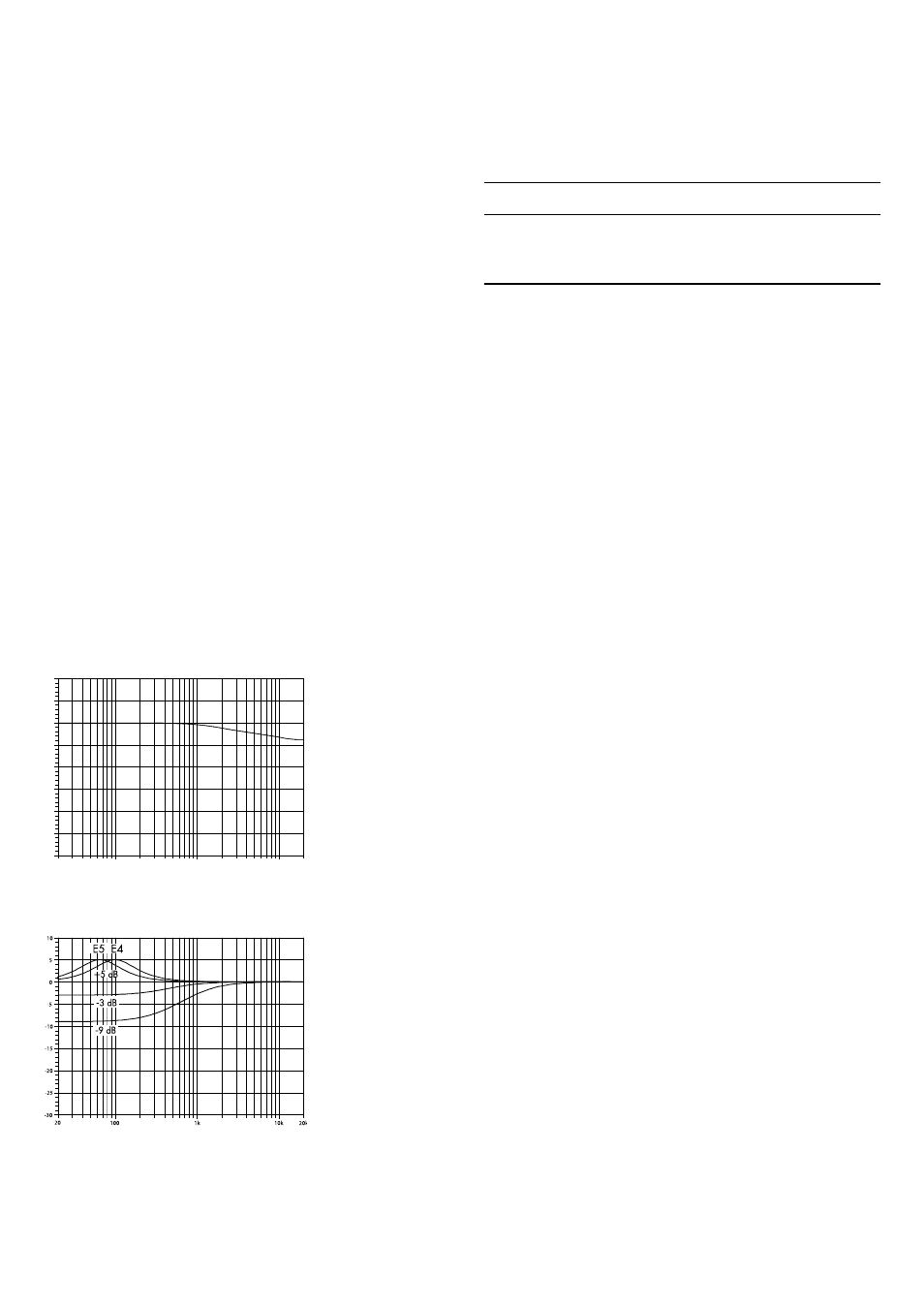

Abb. 3: Frequenzgangkorrektur der HFA-Schaltung
Abb. 4: Frequenzgangkorrektur der CPL-Schaltung
