Betrieb
VORSICHT! Betreiben Sie den J-INFRA Lautsprecher nur mit einem für J-INFRA
konfigurierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
In "2-Way Active Mode" und J-INFRA Konfiguration kann jeweils ein
J-INFRA an einem Kanalpaar (Ausgangskanäle) betrieben werden.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A

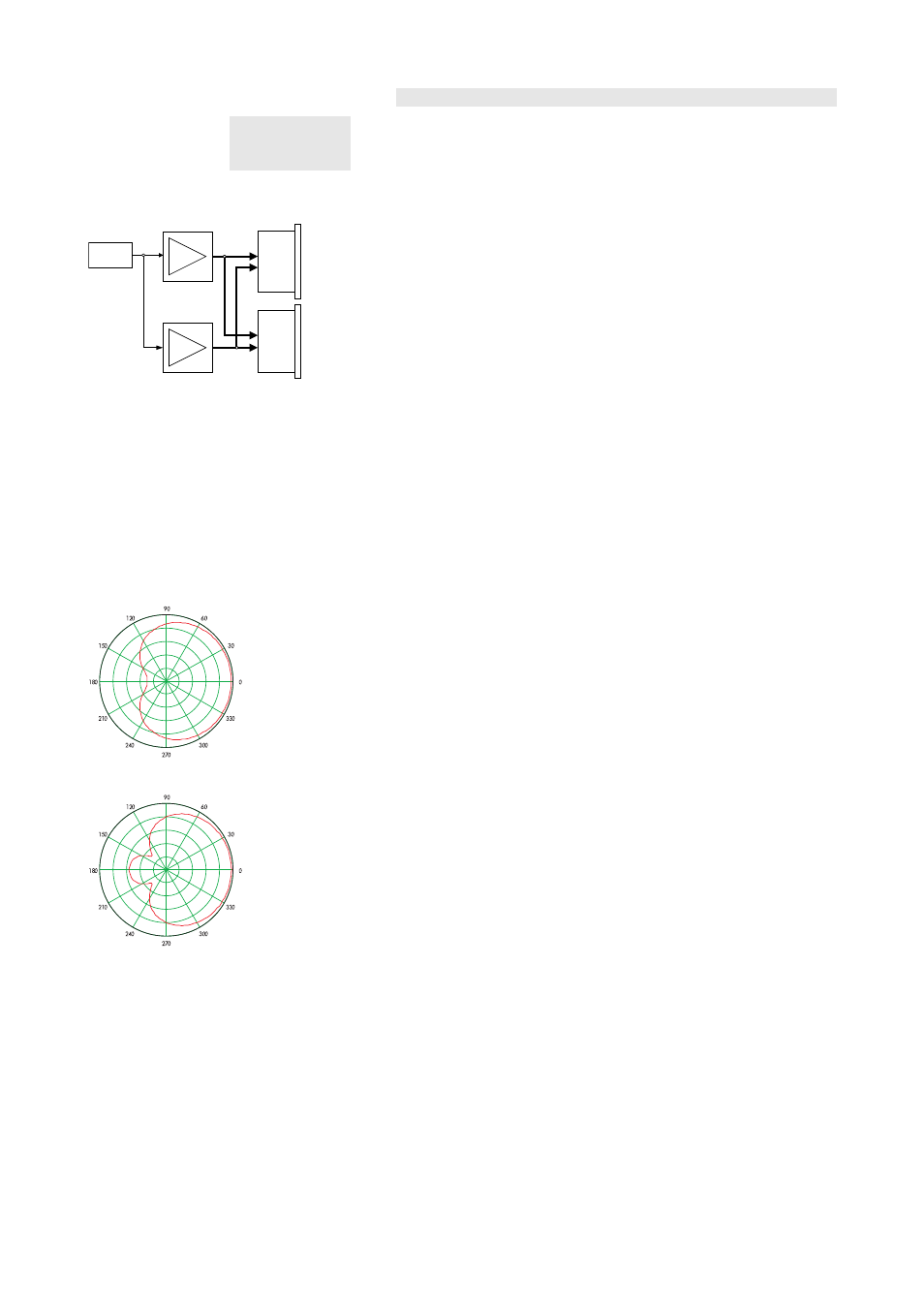

Input/Output Routing 2-Way Active Mode
Das Eingangssignal wird einem Verstärkerkanal zugeführt, während das
Signal intern auf den zweiten Verstärkerkanal gelinkt wird.
Soll bei Betrieb mit D12 Verstärkern SenseDrive verfügbar sein, muss
der J-INFRA mit dem Ausgang A verbunden werden.
Die beiden Verstärkerkanäle sind auf eine kardioide Abstrahlung abge-
stimmt, sodass eine maximale Dämpfung hinter dem Lautsprecher
erreicht wird.
Controller-Einstellungen
Werden J-INFRA Lautsprecher eng neben J-SUBs eingesetzt, wird der
Standardmodus gewählt.
70 Hz-Schaltung
Werden J-INFRAs entfernt von J-SUBs eingesetzt, entsteht eine
geringere Kopplung zwischen den Systemen. Bei aktivierter 70 Hz-
Funktion wird die obere Grenzfrequenz auf 70 Hz heraufgesetzt, um
diesen Effekt zu kompensieren.
HCD-Schaltung
Kardioide Abstrahlung
Hyperkardioide Abstrahlung
Die HCD-Schaltung (Hypercardioid) optimiert die Abstimmung der
vorderen und des rückwärtigen Treibers des Systems auf maximale
Bedämpfung links und rechts hinter dem Lautsprecher. Die Charakteris-
tik ist besonders nützlich, wenn Subwoofer links und rechts der Bühne
aufgestellt werden, da so die geringste Schallabstrahlung in Richtung
der Bühne erfolgt.
Der HCD-Modus kann sowohl bei freier Abstrahlung als auch vor
Wänden eingesetzt werden. Der Mindestabstand zur Wand wird durch
die Rollen auf der Gehäuserückseite hergestellt. Auch im HCD-Modus
muss zwischen benachbarten Lautsprechern ein Abstand von mindestens
60 cm eingehalten werden.
