Abstrahlverhalten – d&b J12 Benutzerhandbuch
Seite 6
HFC-Schaltung

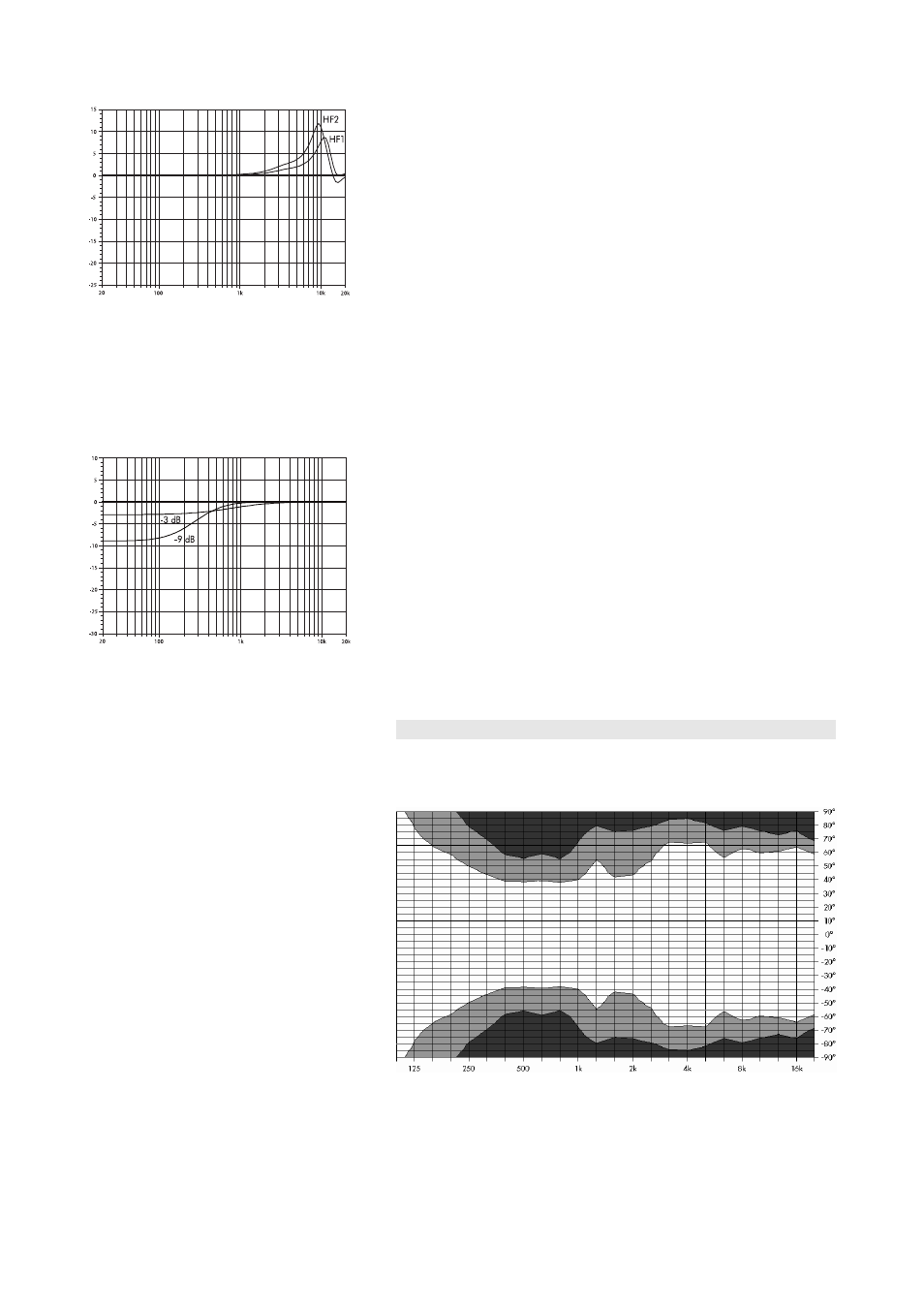

Fig. 4: Frequenzgangkorrektur der
HFC-Schaltung, HF1 und HF2
Bei großen Abhörentfernungen kann mit der HFC-Funktion ("High
Frequency Compensation") die frequenzabhängige Schallabsorption
der Luft kompensiert werden. Es wird eine entsprechende Anhebung
des Hochtonbereichs durchgeführt.
Die HFC-Schaltung weist zwei Einstellungen (HF1, HF2) für unter-
schiedliche Entfernungsbereiche auf. Die Einstellung erfolgt selektiv je
nach zu überbrückender Entfernung für die jeweiligen Systeme. HF1 für
Entfernungen ab 40 m, HF2 für Entfernungen ab 80 m.
Die Kompensation gilt für eine typische relative Luftfeuchte von 40 %.
Bei geringerer Luftfeuchte nimmt die Schallabsorption der Luft zu und
die Entfernung, bei der eine entsprechende HFC-Korrektur nötig ist,
wird geringer sein als oben angegeben.
Die HFC-Schaltung ermöglicht die korrekte klangliche Balance von
nahe- und ferngelegenen Hörerflächen, wobei die Verstärker die das
Array betreiben mit demselben Eingangssignal versorgt werden
können.
CPL-Schaltung
Fig. 5: Frequenzgangkorrektur der
CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwischen
benachbarten Lautsprechern durch eine Reduzierung des Tief-
Mittelton-Pegels. Die CPL-Funktion sollte verwendet werden, wenn das
Array aus fünf oder mehr J12/J8 Lautsprechern besteht. Da die
Kopplungseffekte mit der Arraylänge zunehmen, lassen sich die
Dämpfungswerte zwischen –9 dB und 0 dB einstellen. Die CPL-Funktion
setzt bereits bei 2 kHz sehr sanft ein und erreicht die maximale
Dämpfung unterhalb von 100 Hz. Zu höheren Dämpfungswerten hin
verschiebt sich die Eckfrequenz des Filters nach unten.
Die nebenstehende Grafik zeigt die Frequenzgangkorrektur der J12
CPL-Schaltung im D12. Achten Sie darauf, dass alle Lautsprecher
innerhalb eines Arrays mit denselben CPL-Einstellungen betrieben
werden.
Abstrahlverhalten
Die folgende Grafik zeigt den Abstrahlwinkel über die Frequenz
anhand von Schalldruck-Isobaren für –6 dB und –12 dB. Der horizon-
tale Nennabstrahlwinkel von 120° wird bereits bei 200 Hz erreicht.
Fig. 6: Abstrahlcharakteristik J12 horizontal
