d&b T10 - Handbuch (Seite 6)

Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA, HFC und
CPL angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich reduziert.
Damit ist das T10 System für den Betrieb mit T-SUB oder anderen, aktiv
getrennten d&b Subwoofersystemen eingestellt.
HFA-Schaltung (nur T10 PS Setup)
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

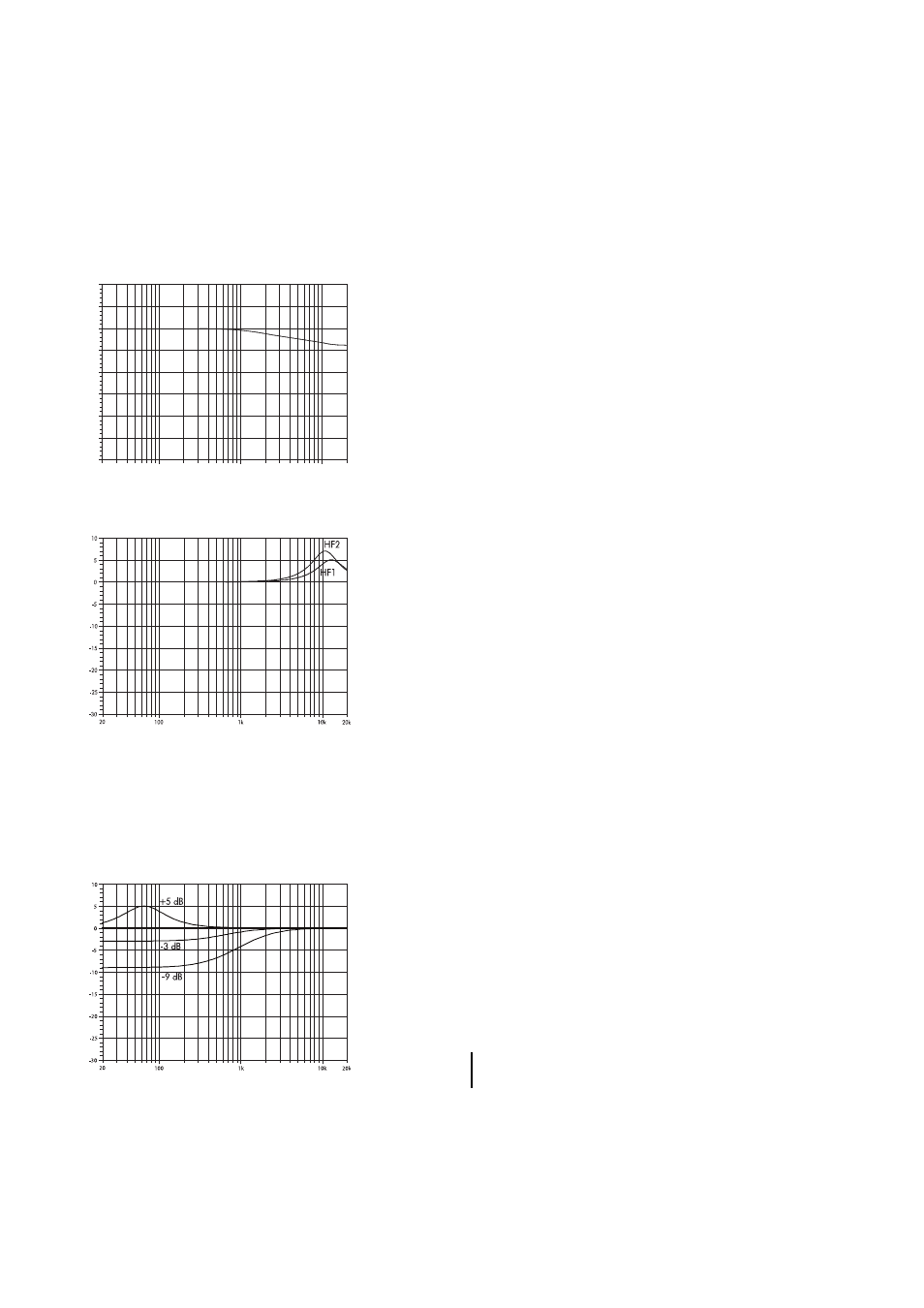

Fig. 5: Frequenzgangkorrektur der HFA-
Schaltung
Im HFA-Modus (High Frequency Attenuation) wird gegenüber der
Standardeinstellung der Hochtonpegel zurückgenommen. Mit dieser
Einstellung erhält man einen neutralen, unaufdringlichen Klangcharakter
bei einer geringen Abhörentfernung.
Die Absenkung der HFA-Funktion setzt bereits bei 1 kHz sehr sanft ein
und erreicht etwa 3 dB bei 10 kHz. Diese Charakteristik entspricht dem
typischen Klangbild eines Lautsprechers in größerer Abhörentfernung,
welches durch diffuse Raumreflexionen geprägt ist.
HFC-Schaltung (nur T10 Arc/Line Setups)
Fig. 6: Frequenzgangkorrektur der HFC-
Schaltung
Bei großen Abhörentfernungen kann mit der HFC-Funktion ("High
Frequency Compensation") die frequenzabhängige Schallabsorption
der Luft kompensiert werden. Es wird eine entsprechende Anhebung des
Hochtonbereichs durchgeführt.
Die HFC-Schaltung weist zwei Einstellungen (HF1, HF2) für unter-
schiedliche Entfernungsbereiche auf. Die Einstellung erfolgt selektiv je
nach zu überbrückender Entfernung für die jeweiligen Systeme. HF1 für
Entfernungen ab 25 m, HF2 für Entfernungen ab 50 m.
Die Kompensation gilt für eine typische relative Luftfeuchte von 40 %.
Bei geringerer Luftfeuchte nimmt die Schallabsorption der Luft zu und
die Entfernung, bei der eine entsprechende HFC-Korrektur nötig ist,
wird geringer sein als oben angegeben.
Die HFC-Schaltung ermöglicht die korrekte klangliche Balance von
nahe- und ferngelegenen Hörerflächen, wobei die Verstärker, die das
Array betreiben, mit demselben Eingangssignal versorgt werden
können.
CPL-Schaltung
Fig. 7: Frequenzgangkorrektur der CPL-
Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwischen
den Lautsprechern, die sich mit zunehmender Länge des Arrays
erhöhen. Die CPL-Funktion setzt bereits bei 1 kHz sehr sanft ein und
erreicht die maximale Dämpfung unterhalb von 400 Hz und erhält
einen ausgeglichenen Frequenzgang in Arrays aus vier oder mehr T10
Lautsprechern. Die nebenstehende Grafik zeigt die Frequenzgang-
korrektur der CPL-Schaltung. Die Dämpfungswerte lassen sich zwischen
–9 dB und 0 dB einstellen. Positive Werte erzeugen eine Anhebung bei
65 Hz (0 bis +5 dB).
Hinweis: Achten Sie darauf, dass alle Lautsprecher innerhalb eines
Arrays mit denselben CPL-Einstellungen betrieben werden.
T10 Handbuch (1.0 DE) Seite 6 von 10
