Technische Daten

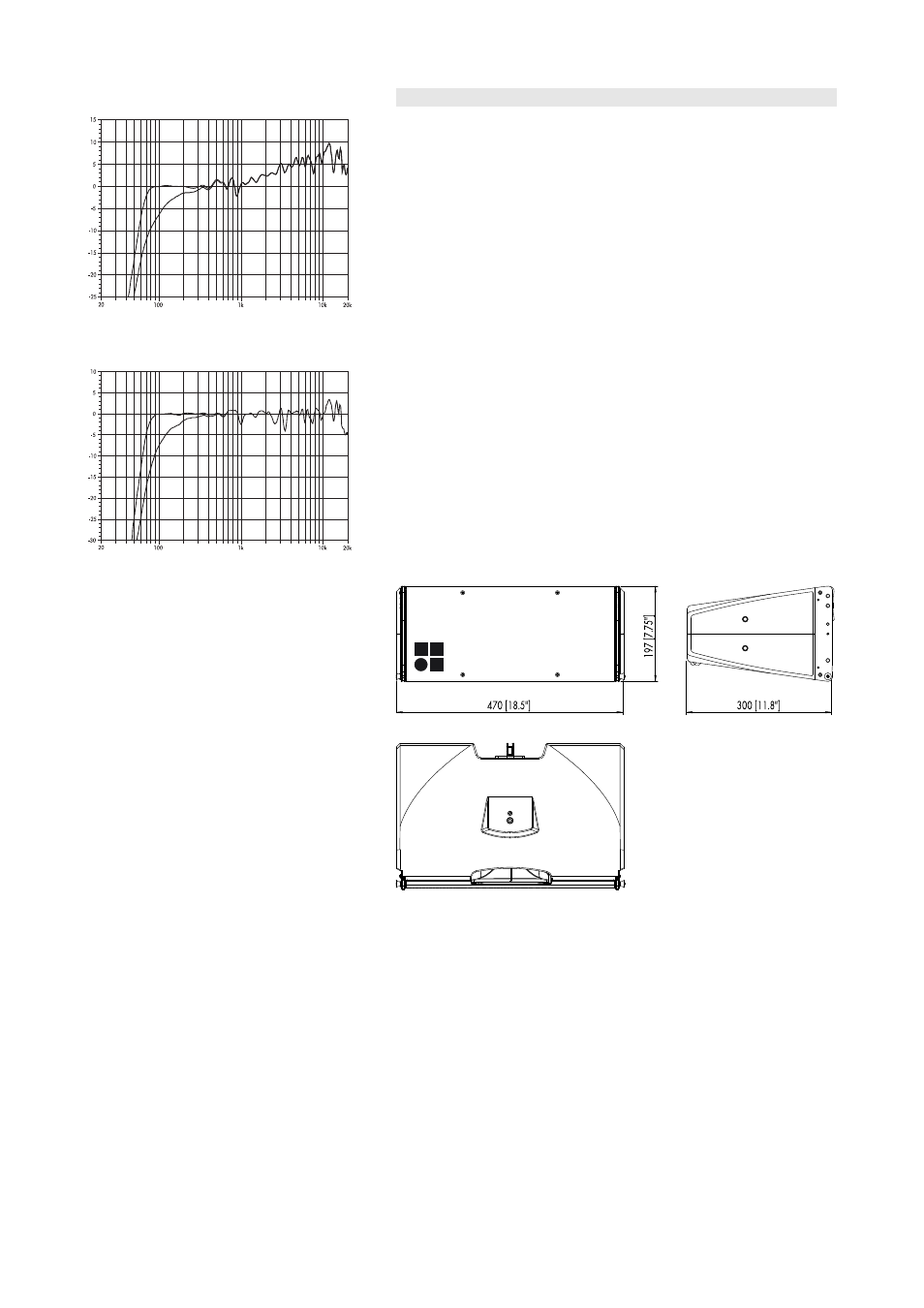

Fig. 13: T10 Frequenzgang
Linienquelle, Einzellautsprecher,
Standard und CUT-Schaltung
Fig. 14: T10 Frequenzgang
Punktquelle, Standard und CUT-Schaltung
T10 Systemdaten
Frequenzgang (–5 dB Standard)..........................................................68 Hz ... 18 kHz
Frequenzgang (–5 dB CUT-Mode)....................................................120 Hz ... 18 kHz
Maximaler Schalldruck (Line/Arc Setup, 1 m, Freifeld)..................................................
mit D6..........................................................................................................................129 dB
mit D12........................................................................................................................132 dB
Maximaler Schalldruck (PS Setup, 1 m, Freifeld).............................................................
mit D6..........................................................................................................................127 dB
mit D12........................................................................................................................130 dB
(SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4)
Eingangspegel (100 dB-SPL/1 m).......................................................................–13 dBu
T10 Lautsprecher
Nennimpedanz........................................................................................................16 Ohm
Belastbarkeit (RMS / peak 10 ms)...............................................................200/800 W
Nenn-Abstrahlwinkel (Punktquelle, hor. x vert.).............................................90° x 35°
Nenn-Abstrahlwinkel (Line Array, horizontal).........................................................105°
Öffnungswinkel.............................................................................0...15° (in 1°-Schritten)
Komponenten..........................................2 x 6.5“-Lautsprecher mit Neodym-Magnet
...............................................1.4” Kompressionstreiber an drehbarem Wellenformer
........................................................................................................Passive Frequenzweiche
Anschluss.....................................................................................................................2 x EP5
...................................................................................................................Optional: 2 x NL4
Belegung...................................................................................................................EP5: 1/2
............................................................................................................................NL4: 1+/1–:
Gewicht...........................................................................................................................11 kg
Fig. 15: T10 Gehäuseabmessungen in mm [Zoll]
