Abstrahlverhalten

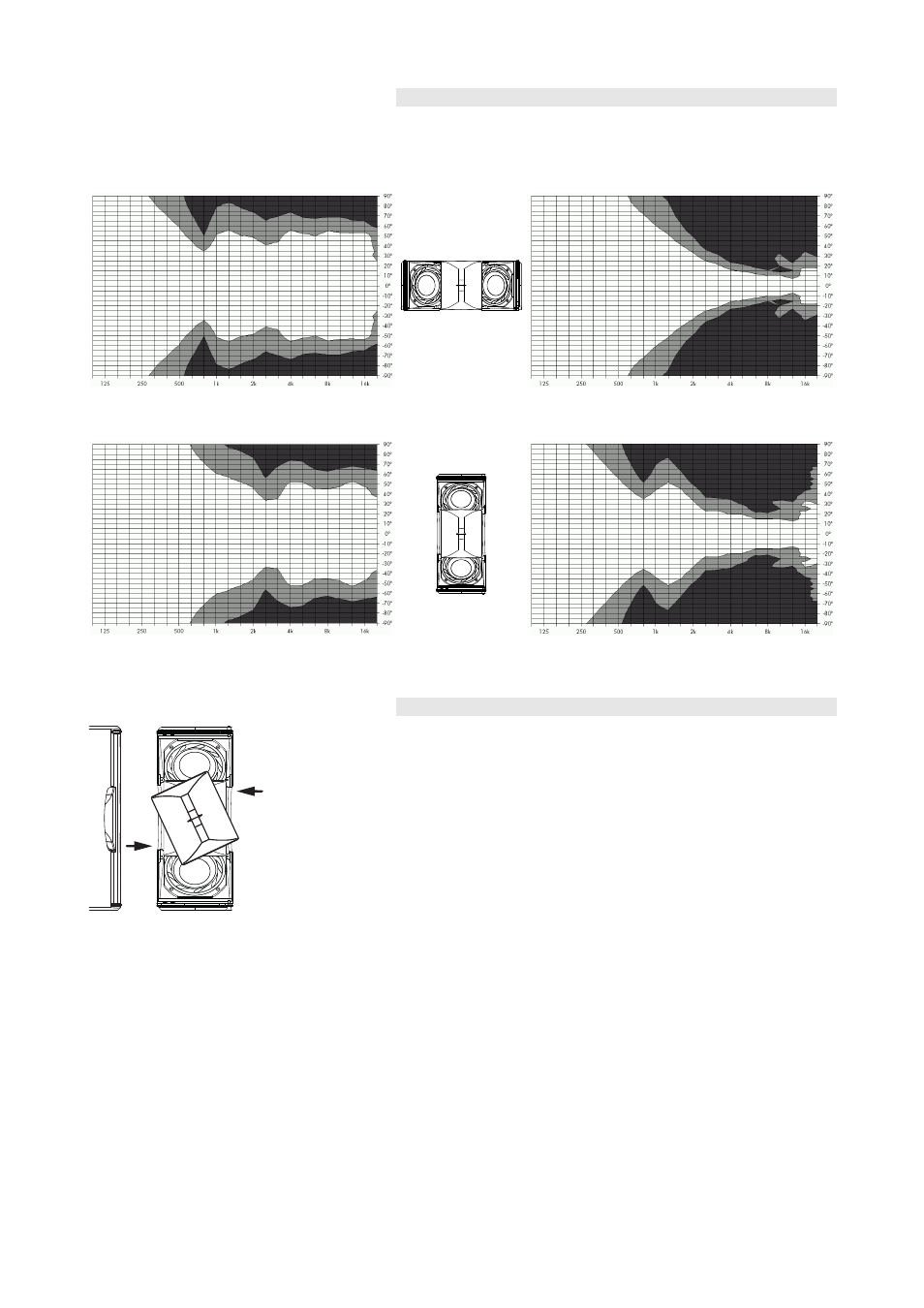

Die folgenden Grafiken zeigen die Abstrahlwinkel eines T10
Lautsprechers über die Frequenz anhand von Schalldruck-Isobaren für
– 6 dB und –12 dB.
Fig. 8: Abstrahlcharakteristik T10 Linienquelle,
horizontal Fig. 9: Abstrahlcharakteristik T10 Linienquelle,
vertikal
Fig. 10: Abstrahlcharakteristik T10 Punktquelle,
horizontal Fig. 11: Abstrahlcharakteristik T10 Punktquelle,
vertikal
Drehen des Hochtonhorns
Fig. 12: Drehen des Horns
(zur besseren Darstellung ohne Frontgitter)
Um zwischen Punkt- und Linienquelle zu wechseln, kann das
Hochtonhorn auf einfache Weise um 90° gedreht werden. Das Horn ist
von außen durch Öffnungen an den Gehäuseseiten leicht zugänglich,
ohne dass das Frontgitter abgenommen werden muss.
Dies wird durch einen Drehmechanismus erreicht, der mit Stopp-
vorrichtungen für jede der beiden Einstellungen versehen ist und sich
werkzeuglos bedienen lässt.
