2.1. Produktbeschreibung
Der V8 ist ein Line-Array-Lautsprecher für große Beschallungsauf‐
gaben. Mit dem V Flugrahmen wird der V8 Lautsprecher in verti‐
kalen Spalten von bis 24 Lautsprechern geflogen. Er besitzt einen
horizontalen Abstrahlwinkel von 80° (Constant Directivity).
Das V12 Line-Array-System ist mechanisch und akustisch kompa‐
tibel mit dem V8 und stellt einen horizontalen Abstrahlwinkel von
120° zur Verfügung.
Der V8 Lautsprecher ist ein 3-Weg-Lautsprecher, bestückt mit
2 x 10"-Neodym-Tieftontreibern, einem horngeladenen 8"-Mittel‐
töner sowie zwei 1.4" -Hochton-Kompressionstreibern mit 2.5"-
Schwingspulen, die an ein Horn mit Wellenformer und einer pas‐
siven Frequenzweiche gekoppelt sind. Die Zylinderwellensegmente
der Systeme im Array koppeln lückenlos und erzeugen eine kohä‐
rente Wellenfront. Die Winkel zwischen benachbarten Lautspre‐
chern lassen sich dabei im Bereich von 0° bis 14° in 1°-Schritten
exakt einstellen.
Alle Komponenten sind symmetrisch um die Mittelachse des Laut‐
sprechers angeordnet, was zu einem exakt symmetrischen
Abstrahlverhalten führt. Diese Anordnung erlaubt eine sehr sanfte
Trennung der einzelnen Komponenten mit genau definierten Über‐
lappungen benachbarter Frequenzbänder, sodass ein sehr akku‐
rates und gleichmäßiges horizontales Abstrahlverhalten erzeugt
wird. Durch die dipolare Anordnung der Tieftontreiber wird der
nominelle horizontale Abstrahlwinkel bereits ab 250 Hz einge‐
halten.
Der Frequenzumfang erstreckt sich von 67 Hz bis über 18 kHz.
Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag-
und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Pro‐
tection) versehen. Die Lautsprecherfront ist durch ein stabiles Front‐
gitter geschützt und mit einem akustisch transparenten Schaumstoff
hinterlegt. An den Seitenwänden ist jeweils ein Transportgriff ange‐
bracht. An der Gehäuserückseite befinden sich unten zwei zusätz‐
liche Griffmulden.
V-Serie Riggingzubehör und Arrays
V-Serie Arrays können aus einer Kombination von V8 und V12
Lautsprechern und/oder V-SUB Kardioid-Subwoofern bestehen.
Die mechanische Verbindung der Lautsprecher erfolgt vorne über
die Riggingvorrichtungen an beiden Gehäusekanten und über
einen zentralen Strang an der Rückseite der Gehäuse. Alle Rig‐
gingkomponenten sind integraler Bestandteil des Lautsprechers und
lassen sich bei Bedarf ausklappen oder ausfahren.
Eine ausführliche Beschreibung der V-Serie Riggingkomponenten
sowie der Aufbau von V Arrays findet sich im V-Serie Rigginghand‐
buch, das mit dem V Flugrahmen ausgeliefert wird.
Zur Planung von V Arrays steht die technische Informationsschrift
"TI 385 d&b Line Array Design, ArrayCalc" zur Verfügung, welche
ebenso mit dem V Flugrahmen ausgeliefert wird.
Die d&b ArrayCalc Planungssoftware steht auf der d&b Internet‐
seite unter www.dbaudio.com zum Download zur Verfügung.

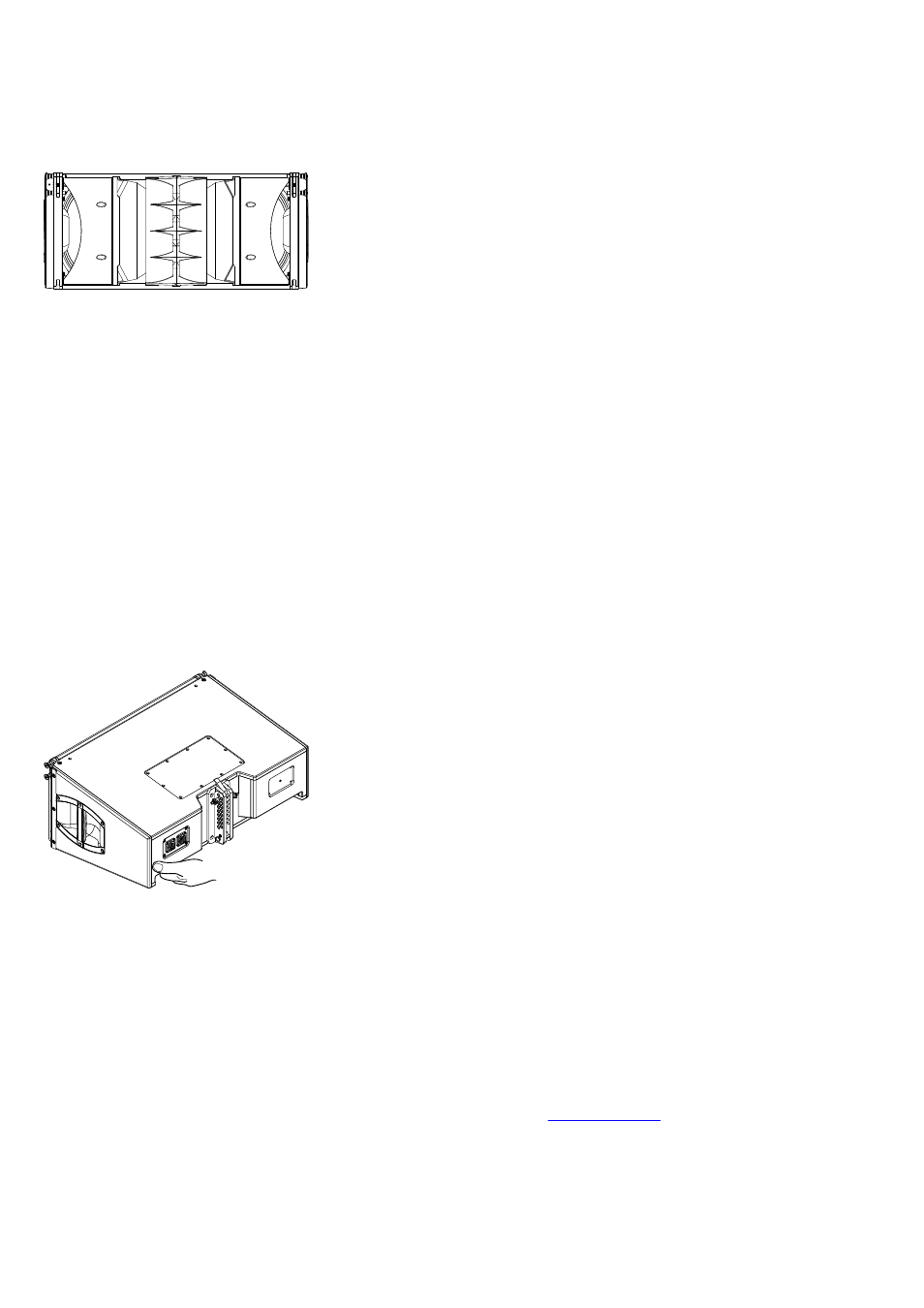

Abb. 1: V8/V12 Lautsprecher
