2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete 4-polige
Anschlüsse. Die V8 und V12 Lautsprecher belegen die Anschlus‐
spins 1+/1–. Die Pins 2+/2– sind für aktiv getrennte Subwoofer
vorgesehen. Die männliche Buchse dient als Eingang. Über die
weibliche Buchse können weitere Lautsprecher versorgt werden.
Die Lautsprecher können optional auch mit EP5-Anschlüssen aus‐
gestattet werden. Die Pinbelegungen der Anschlussoptionen kann
der folgenden Tabelle entnommen werden.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Betrieb mit D80 oder D12
Die Verstärker stellen zwei verschiedene Setups ("Arc" oder "Line")
für den V8 und den V12 Lautsprecher bereit. Die Setups stehen im
"Dual Channel" oder "Mix TOP/SUB" Modus zur Verfügung.
An einem Verstärker im Setup V8 oder V12 können bis zu zwei V8
bzw. V12 Lautsprecher am entsprechenden Verstärkerkanal
betrieben werden.
"Arc" und "Line" Setup
Die Wahl des "Arc" oder "Line" Setups hängt von der Krümmung
(Curving) des Arrays ab. Innerhalb eines Arrays können dabei
beide Setups eingesetzt werden.
Das "Arc" Setup wird für Lautsprecher in gekrümmten Arrayberei‐
chen eingesetzt.
Das "Line" Setup wird für Fernfeldsektionen innerhalb des Arrays
gewählt, bei denen drei oder mehr direkt aufeinander folgende
Zwischenwinkel von 0°, 1° oder 2° eingestellt sind. Im Vergleich
zur "Arc" Konfiguration wird hier der Mittel-Hochtonbereich zur
Kompensation des erweiterten Nahfeldes reduziert.
Der Wechsel zwischen "Line" und "Arc" Konfiguration erfolgt
gemäß der Abfolge der Zwischenwinkel im Array, erlaubt aber
geringfügige Abweichungen aufgrund der Verkabelung in
Gruppen von bis zu zwei Lautsprechern.

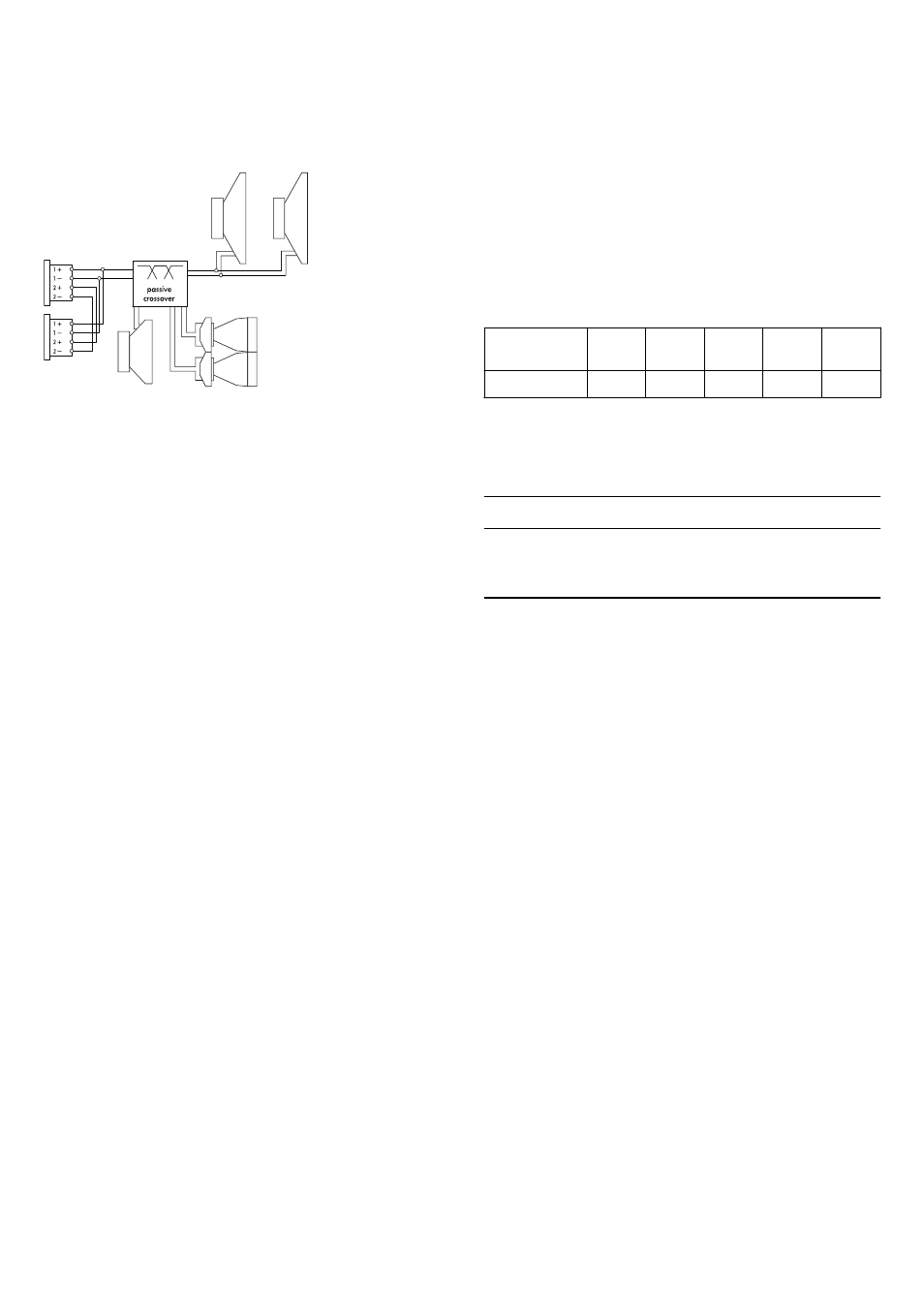

Abb. 2: Verdrahtung der Anschlussbuchsen
