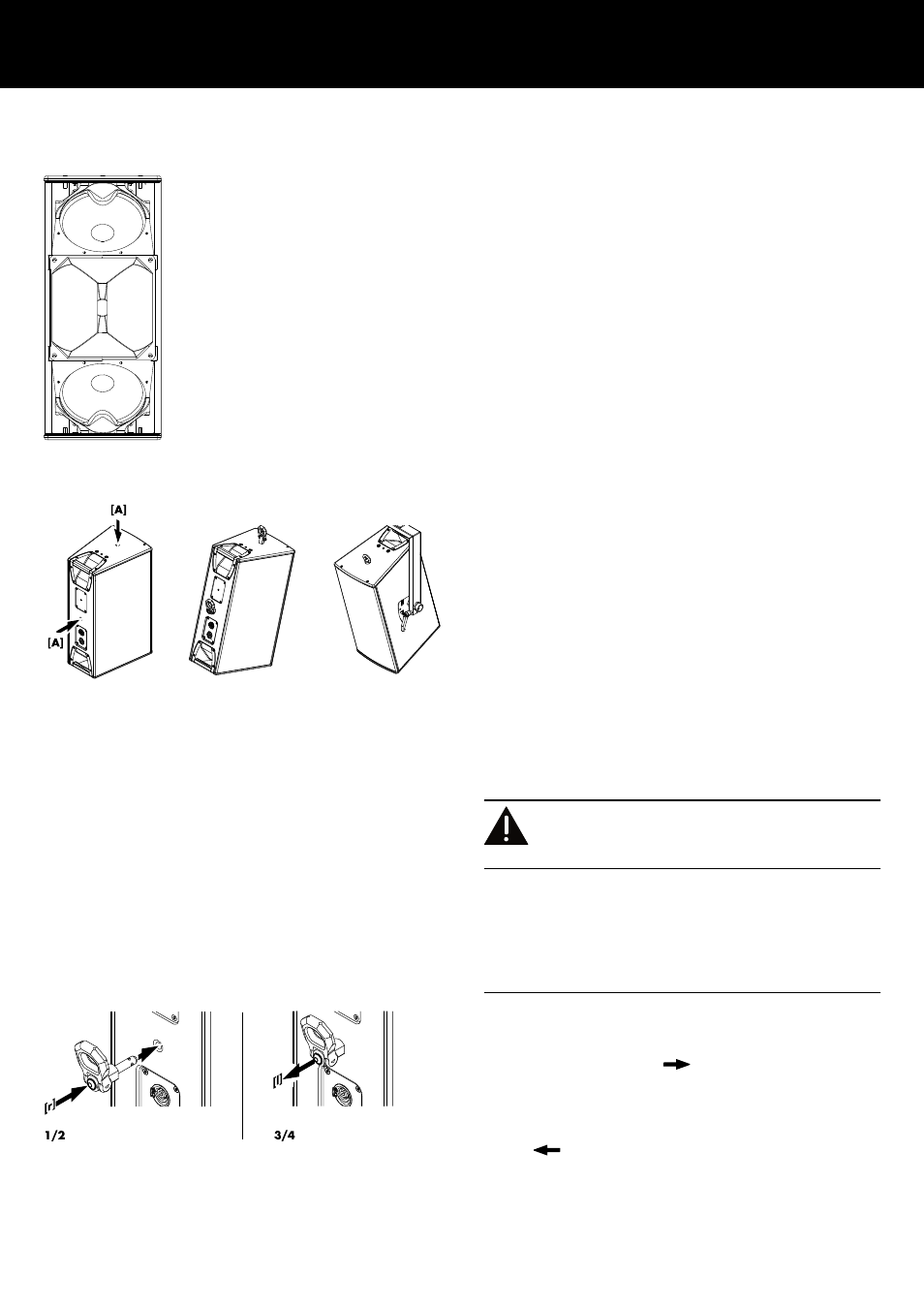

2.1. Produktbeschreibung
Y7P und Y10P sind passive 2-Weg-Lautsprecher, bestehend aus
zwei 8"-Tieftontreibern und einem 1.4"-Hochton-Kompressions‐
treiber an einem drehbaren CD-Horn. Die Abstrahlcharakteristik
des Horns beträgt 75° x 40° bzw. 110° x 40° (h x v). Der Fre‐
quenzumfang erstreckt sich von 59 Hz bis über 18 kHz.
Die zwei 8"-Neodym-Lautsprecher in Dipolar-Anordnung ermögli‐
chen ein außergewöhnlich kontrolliertes vertikales Abstrahlver‐
halten auch zu tiefen Frequenzen hin.
Eigens entwickelte strömungsoptimierte Ports ermöglichen eine
erheblich verbesserte, effiziente Tieftonwiedergabe.
Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag-
und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Pro‐
tection) versehen. An der Ober- und Unterseite des Gehäuses ist
jeweils ein Transportgriff angebracht. Die Lautsprecherfront ist
durch ein stabiles Frontgitter geschützt, das mit einem akustisch
transparenten Schaumstoff hinterlegt ist.
Die Lautsprecher sind mit drei verschiedenen Riggingvorrichtungen
ausgestattet:
–
Auf einer Gehäuseseite befindet sich eine Aufnahme (Quick
lock adapter) für den Z5397 YP Schwenkbügel.
– Zwei Gewindeeinsätze M10 jeweils auf der Ober- und Unter‐
seite des Gehäuses erlauben die Montage des Z5399 YP
Montagebügels.
– Zwei weitere kombinierte Aufnahmen [A], eine auf der Ober‐
seite und eine auf der Rückseite in der Mitte des Lautsprechers,
dienen zur Aufnahme:
– der Q9032 Ringöse M10 zur Anbringung einer zweiten
unabhängigen Sicherung.
– des Z5049 Flugpins 8 mm zur Aufhängung eines Einzel‐
lautsprechers oder zur Ausrichtung eines Arrays.
Bestimmungsgemäßer Einsatz eines Z5049 Flugpins
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Der Z5049 Flugpin 8 mm ist nur für statische Last konstruiert und
ausgelegt. Beachten Sie daher bitte Folgendes:
–
Der Flugpin darf nicht dazu benutzt werden, eine zweite
unabhängige Sicherung zu befestigen.
– Vergewissern Sie sich, dass der Flugpin ordnungsgemäß ver‐
riegelt ist, bevor Sie eine Last anheben.
Gehen Sie wie folgt vor:
1. Drücken Sie auf den Verriegelungsbolzen, um die beiden
Sperrkugeln zu lösen ( [r] ).
2. Schieben Sie den Flugpin vollständig in die entsprechende
Aufnahme ein.
3. Lassen Sie den Bolzen los, um die Kugeln wieder zu verriegeln
( [l] ).
4. Überprüfen Sie, dass der Flugpin sicher verriegelt ist, indem
Sie den Pin kurz wieder zu sich ziehen.
Zusätzliche kombinierte Aufnahmen
