2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NLT4
F/M-Anschlüsse und belegen die Anschlusspins 1+/1–. Pin 2+/2–
sind für aktiv getrennte Subwoofer vorgesehen. Die männliche
Buchse dient als Eingang. Über die weibliche Buchse kann ein
zweiter Lautsprecher betrieben werden.
Die Lautsprecher können optional auch mit NL4 M- oder EP5-
Anschlüssen ausgestattet werden.
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Anwendung Setup Lautsprecher
pro Kanal
Y7P Y7P 2
Y10P Y10P 2
Für die entsprechenden Verstärker sind die Controller-Setups im
Dual Channel- und Mix TOP/SUB-Modus verfügbar.
2.3.1. Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und
CPL angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich redu‐
ziert. Damit sind die Lautsprecher für den Betrieb mit aktiv
getrennten d&b Subwoofersystemen eingestellt.
passi ve
crossover

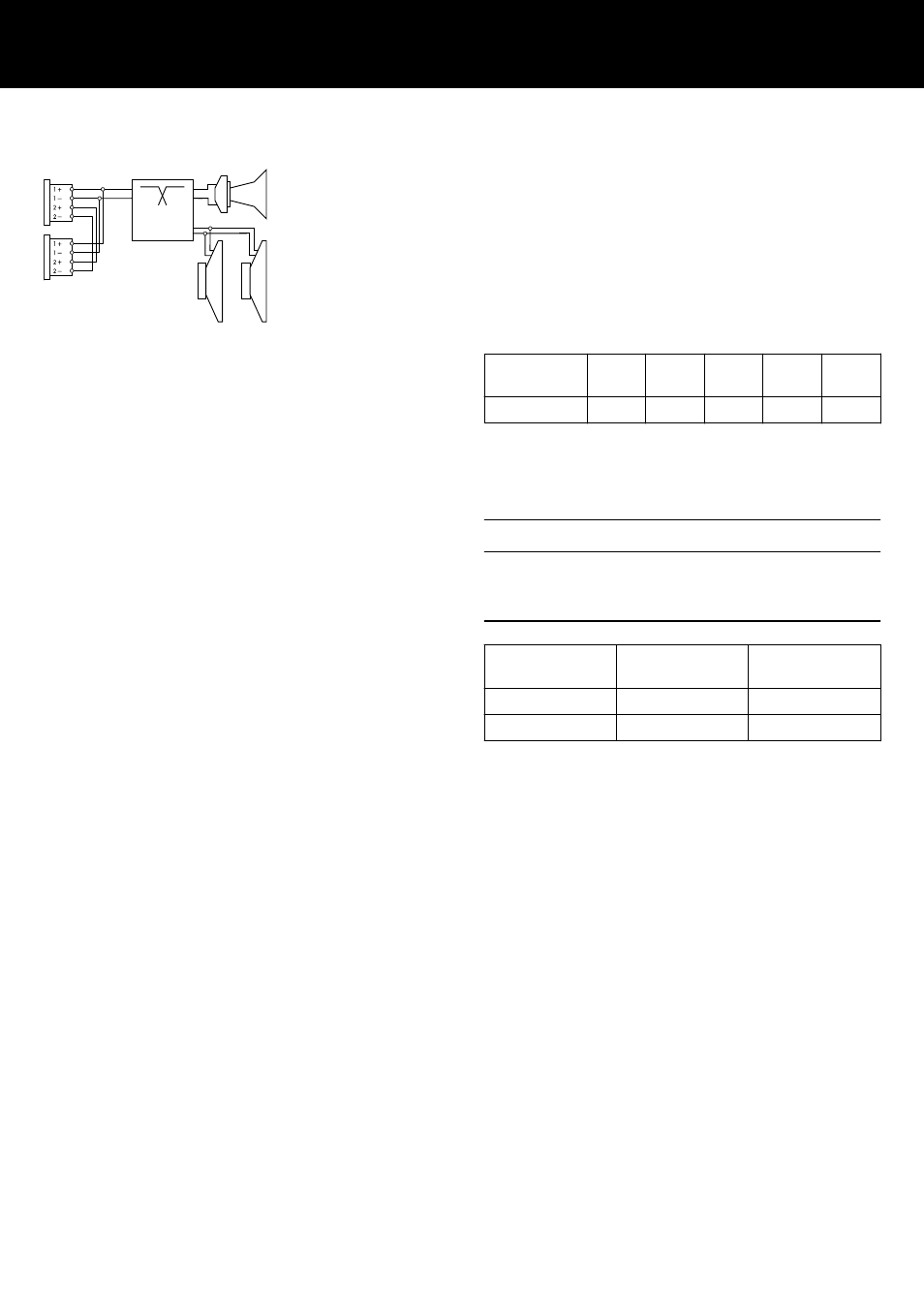

Verdrahtung der Anschlussbuchsen
