d&b Y7P Benutzerhandbuch
Seite 9

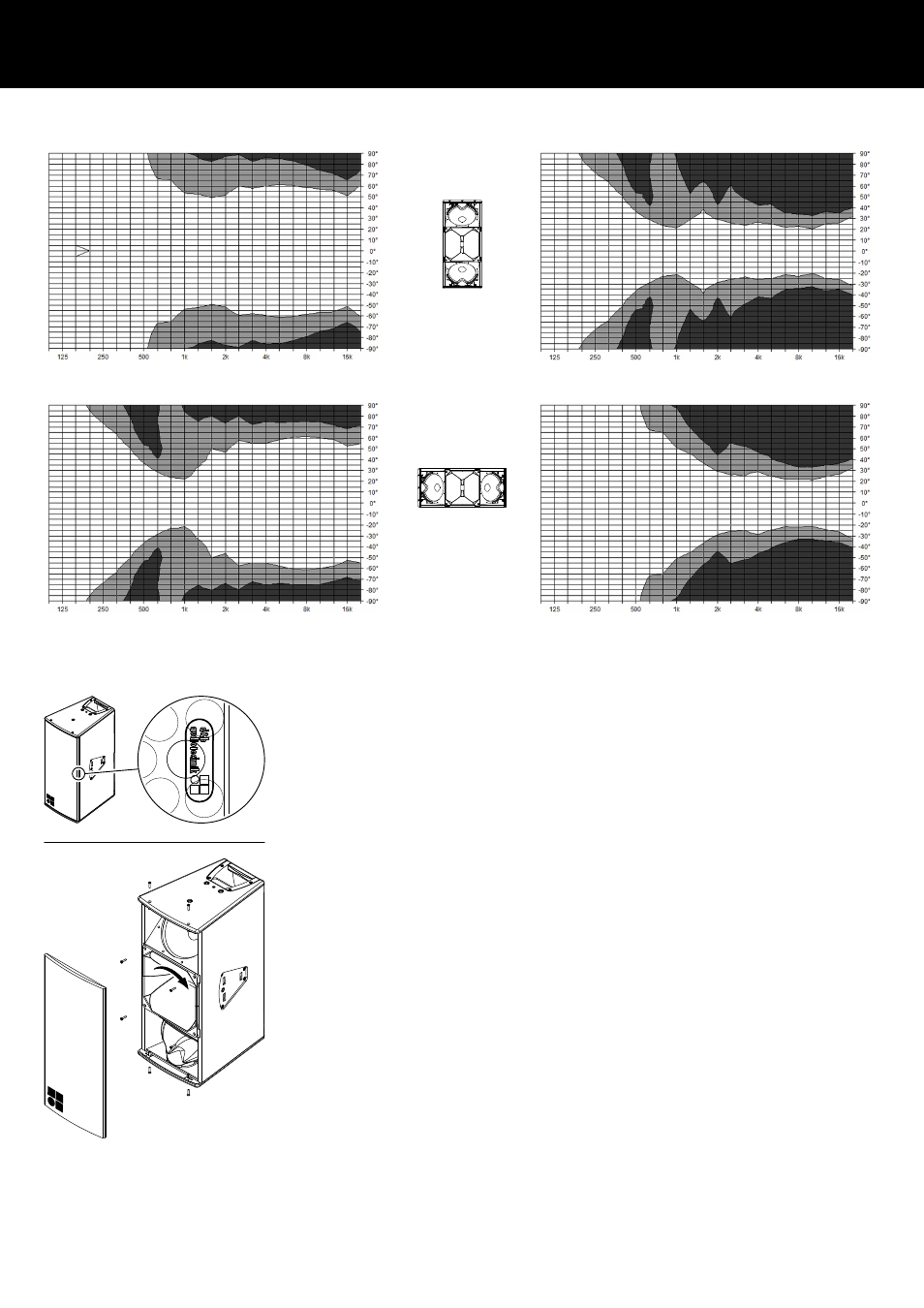

Abstrahlcharakteristik horizontal
Y10P
vertikale Anordnung
Abstrahlcharakteristik vertikal
Abstrahlcharakteristik horizontal
Y10P
horizontale Anordnung
mit gedrehtem Horn
Abstrahlcharakteristik vertikal
Drehen des Hochtonhorns
Das Hochtonhorn ist standardmäßig so eingestellt, dass bei auf‐
rechter Position der horizontale Nennabstrahlwinkel des Lautspre‐
chers eingehalten wird. Dies wird durch ein weißes Hinweisschild
auf dem Horneinsatz angezeigt. Das Schild ist durch das Front‐
gitter auf jeder Seite des Lautsprechers sichtbar, wie in nebensteh‐
ender Grafik dargestellt.
Das Hochtonhorn kann um 90° gedreht werden.
Benötigtes Werkzeug: Torx-Schlüssel (#TX20)
1. Lösen Sie die Torx-Schrauben auf der Ober- und Unterseite
des Lautsprechers und nehmen Sie das Frontgitter ab.
2. Lösen Sie die Schrauben zur Befestigung des Horneinsatzes
und drehen Sie das Horn.
3. Setzen Sie das Horn wie folgt wieder ein:
–
Vergewissern Sie sich, dass die Dichtung des Horns richtig
aufliegt.
–
Setzen Sie das Horn wieder auf.
–
Setzen Sie alle Schrauben wieder ein und ziehen Sie
diese vorsichtig im Uhrzeigersinn wieder fest, bis sie voll‐
ständig mit der Senkkopfbohrungen abschließen.
4. Setzen Sie das Frontgitter wieder auf.
Drehen des Hochtonhorns
d&b Y7P/Y10P Handbuch 1.2 de
9
