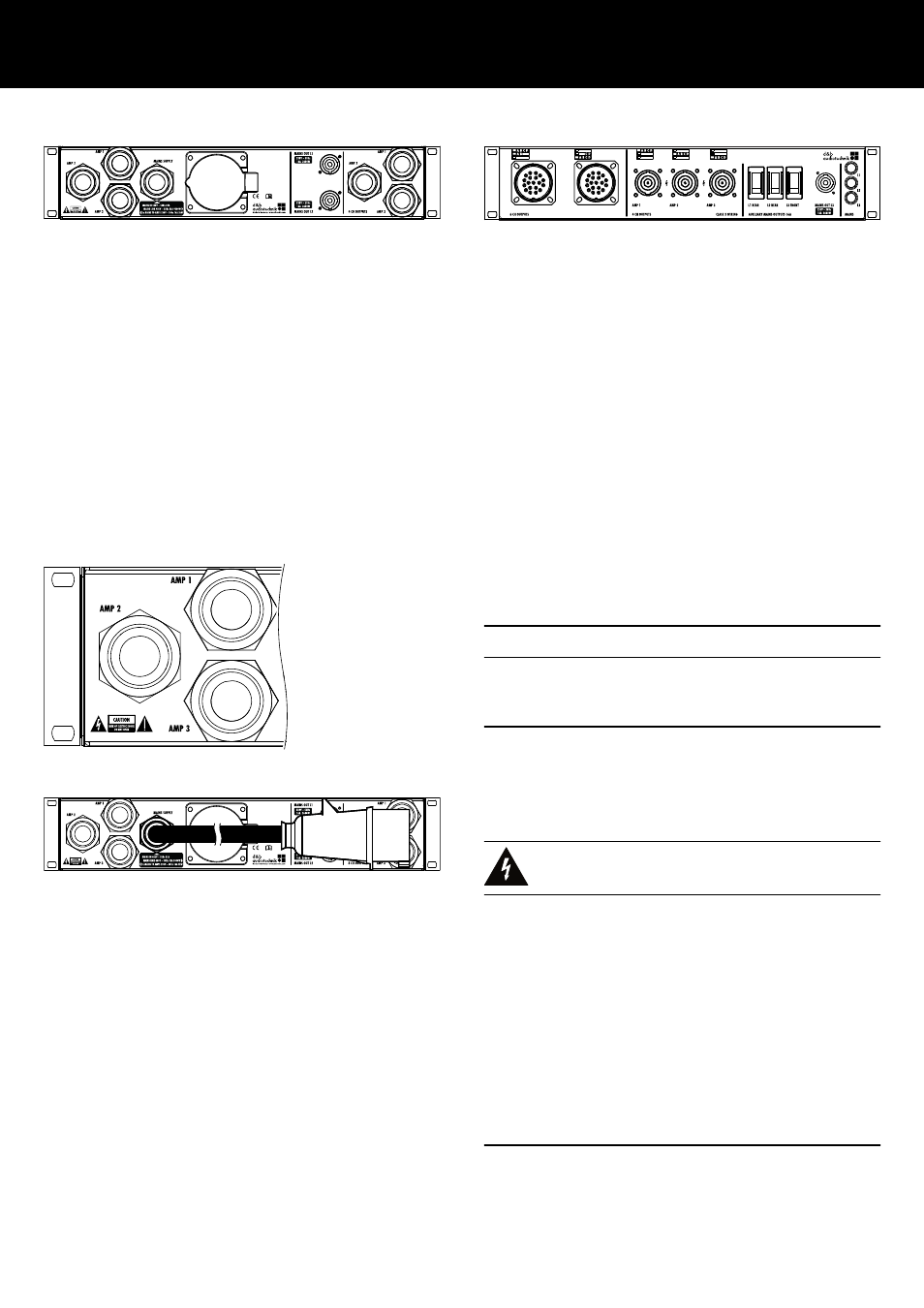

X5335 Front-Panel
3.1. Bestimmungsgemäßer Einsatz
Der X5335 Stromverteiler ist für die Versorgung von drei D80 Ver‐
stärkern ausgelegt. Er dient gleichzeitig als Lautsprecher-Anschluss‐
feld für die verschiedenen Anschlussoptionen. Er entspricht der
Geräteschutzklasse 1 Schutzart IP 20 (kein Schutz gegen Tropf-,
Regen-, und Spritzwasser).
Der X5335 Stromverteiler darf zu keinem anderen Zweck und nicht
außerhalb des Racks verwendet werden.
3.2. Rückwärtiges Panel
3.2.1. AMP 1 / AMP 2 / AMP 3
Die interne Stromversorgung der Verstärker erfolgt über drei ein‐
phasige Netzleitungen (L1-L2-L3), jeweils mit einem powerCON-
HC
® Netzanschluss.
ACHTUNG!
Der Stromverteiler hat keinen eingebauten Leistungsschutzschalter
für die Netzleitungen der Verstärker. Der Schutz muss durch die
Unterverteilung vor Ort vorgenommen werden.
3.2.2. MAINS SUPPLY
Der X5335 Stromverteiler ist mit einer festen 3-phasigen Netzan‐
schlussleitung mit einem 32 A CEE (Cekon) Stecker ausgestattet.
WARNUNG!
Gefahr eines elektrischen Schlags
Der Stromverteiler entspricht der Geräteschutzklasse 1 - Schutzer‐
dung. Ein fehlender Schutzleiter kann zu lebensgefährlichen Span‐
nungen an Gehäuse und Bedienelementen führen!
–
Betreiben Sie das Gerät nur an Versorgungsnetzen mit Schutz‐
leiter (Erdung).
– Wenn das Netzkabel oder der CEE-Netzstecker beschädigt
ist, tauschen Sie dieses erst gegen ein einwandfreies Netz‐
kabel aus, bevor Sie das Gerät weiterverwenden.
– Stellen Sie sicher, dass der Netzstecker immer frei zugänglich
ist, um das Gerät bei Fehlfunktion oder Gefahr vom Netz
trennen zu können.
– Der CEE-Netzstecker darf nicht unter Spannung gesteckt oder
gelöst werden! Dies gilt insbesondere unter Last.
X5335 Rückwärtiges Panel
3. X5335 Stromverteiler - 32A CEE
