3.3.3. 4 CH OUTPUTS - NL8
ACHTUNG!
Der 4 CH OUTPUTS-Ausgang ist nur als Schnittstelle für Lautspre‐
cher Multicore-Kabel wie beispielsweise das d&b Z5343.xxx oder
dem Breakout-Adapter wie z.B. d&b Z5347.xxx vorgesehen.
Verbinden Sie niemals einen Lautsprecher, weder ein passives
noch ein aktives System, mit dem 4 CH OUTPUTS-Ausgang.
Andernfalls besteht die Gefahr einer Beschädigung der Kompo‐
nenten oder der Verstärker.

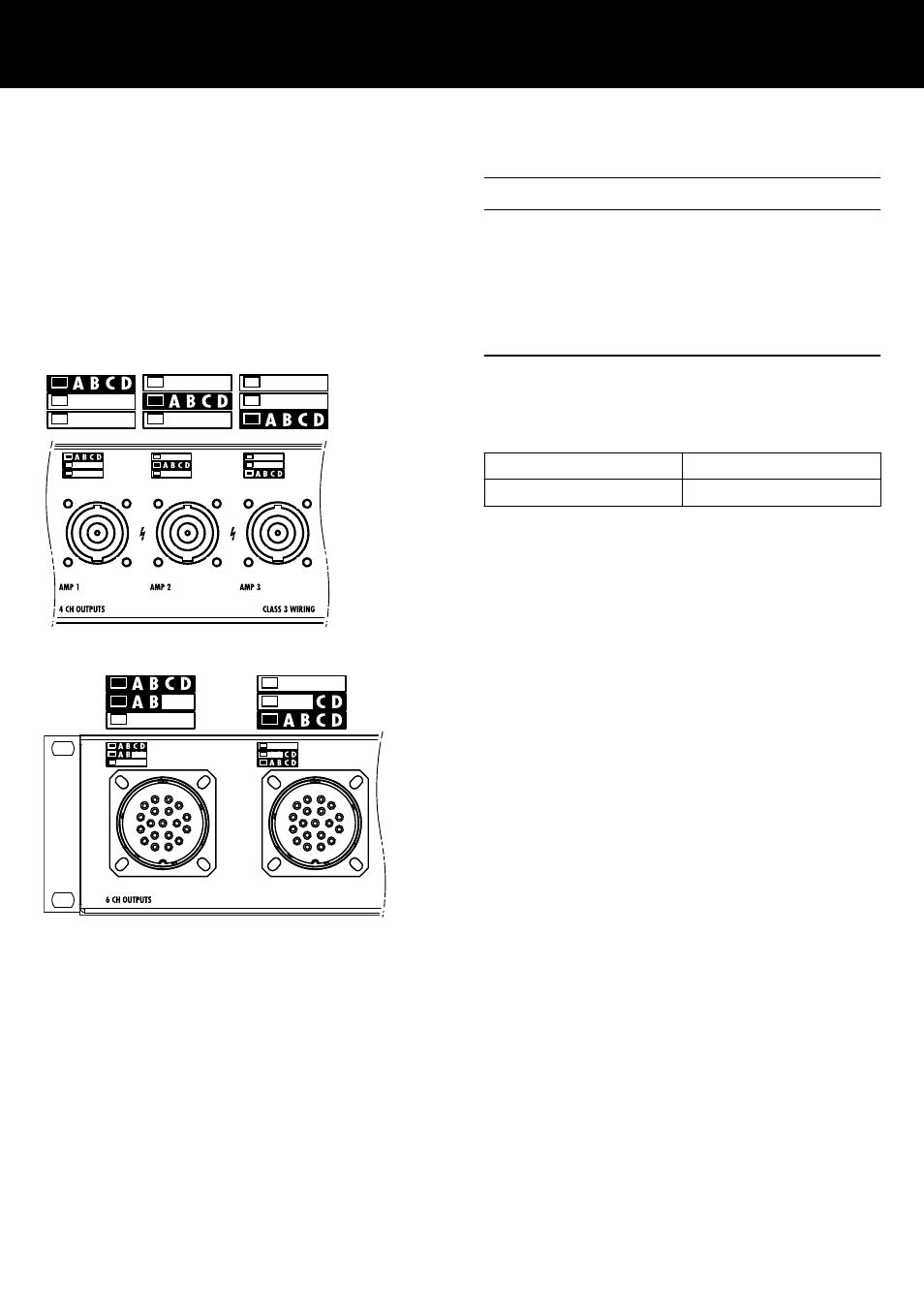

Jeder der 4 CH OUTPUTS-Anschlüsse repräsentiert den 4
CHANNEL OUTPUT des entsprechenden D80 Verstärkers. Jeder
Ausgang führt die Ausgangssignale aller vier Verstärkerkanäle mit
der folgenden Pinbelegung:
1+/— = Channel A pos. / neg. 2+/— = Channel B pos. / neg.
3+/— = Channel C pos. / neg. 4+/— = Channel D pos. / neg.
Die Kanalzuordnung kann dem jeweiligen Hinweisschild über dem
Anschluss entnommen werden, wie in nebenstehender Abbildung
dargestellt.
3.3.4. 6 CH OUTPUTS - LKS 19 F
Die mehrpoligen 6 CH OUTPUTS Anschlüsse (LKS 19) werden in
Verbindung mit dem d&b Z5320.xxx Lautsprecher-Multicore ver‐
wendet und ermöglichen so eine effiziente Systemverkabelung.
Jeder Ausgang führt die Ausgangssignale von sechs Verstärkerka‐
nälen. Die Kanalzuordnung kann dem jeweiligen Hinweisschild
über dem Anschluss entnommen werden, wie in nebenstehender
Abbildung dargestellt.
