Z5371, T Schwenkbügel
1. Produktbeschreibung

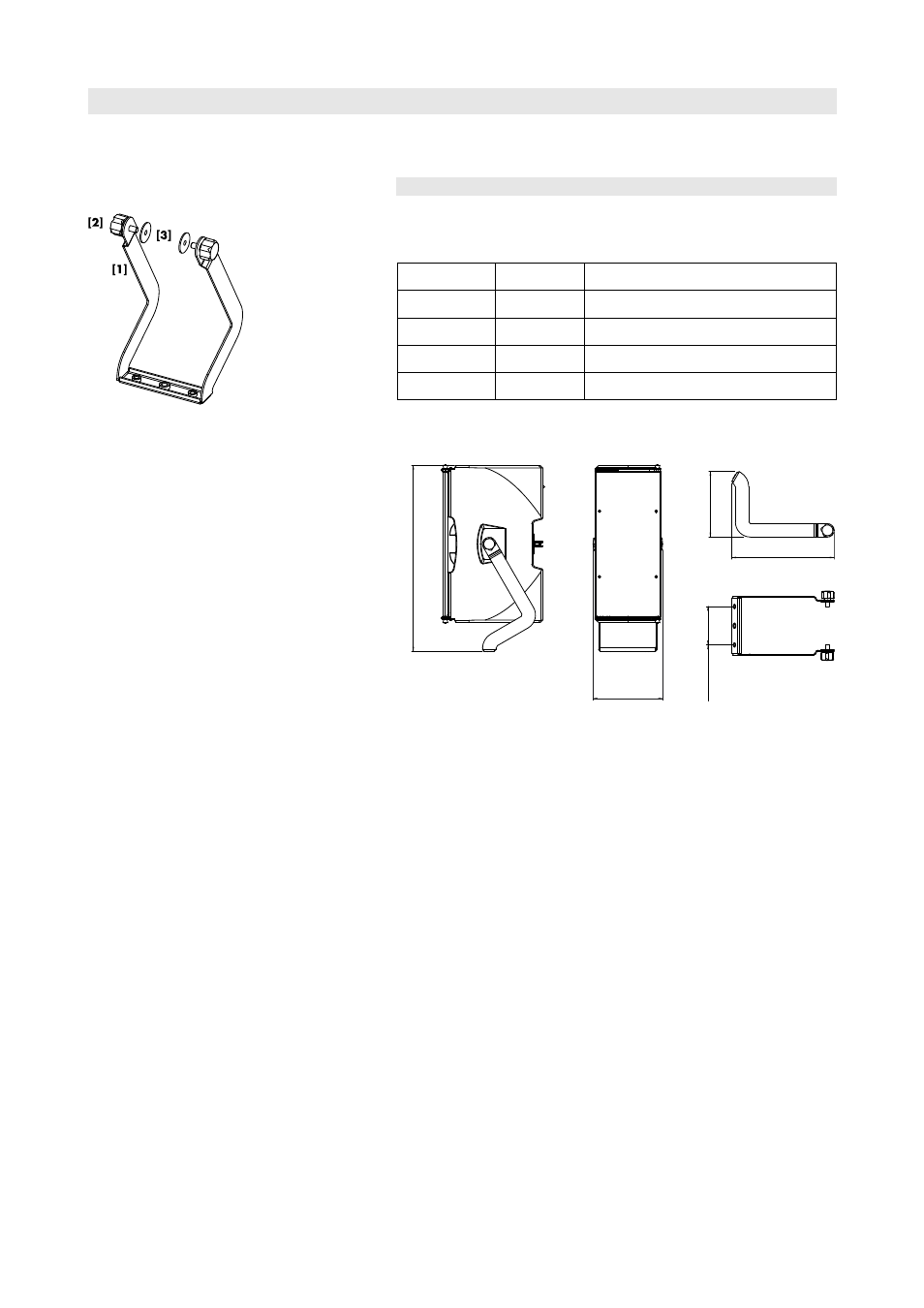

Fig. 1: Z5371 T Schwenkbügel
Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand.
Menge d&b Code Beschreibung
1 Z5371 T Schwenkbügel [1]
2 Sterngriffschraube M8 x 16 [2]
2 Gummiunterlegscheibe [3]
1 D2994.INT Montageanleitung
Technische Daten
Gewicht..............................................................................................................1.1 kg
306 [12.1"]
11
5
[
4
.5
"]
1
9
6 [
7
.7
"]
208 [8"]
55
6 [22"]
Fig. 2: Abmessungen in mm [Zoll]
