2. Bestimmungsgemäßer Einsatz

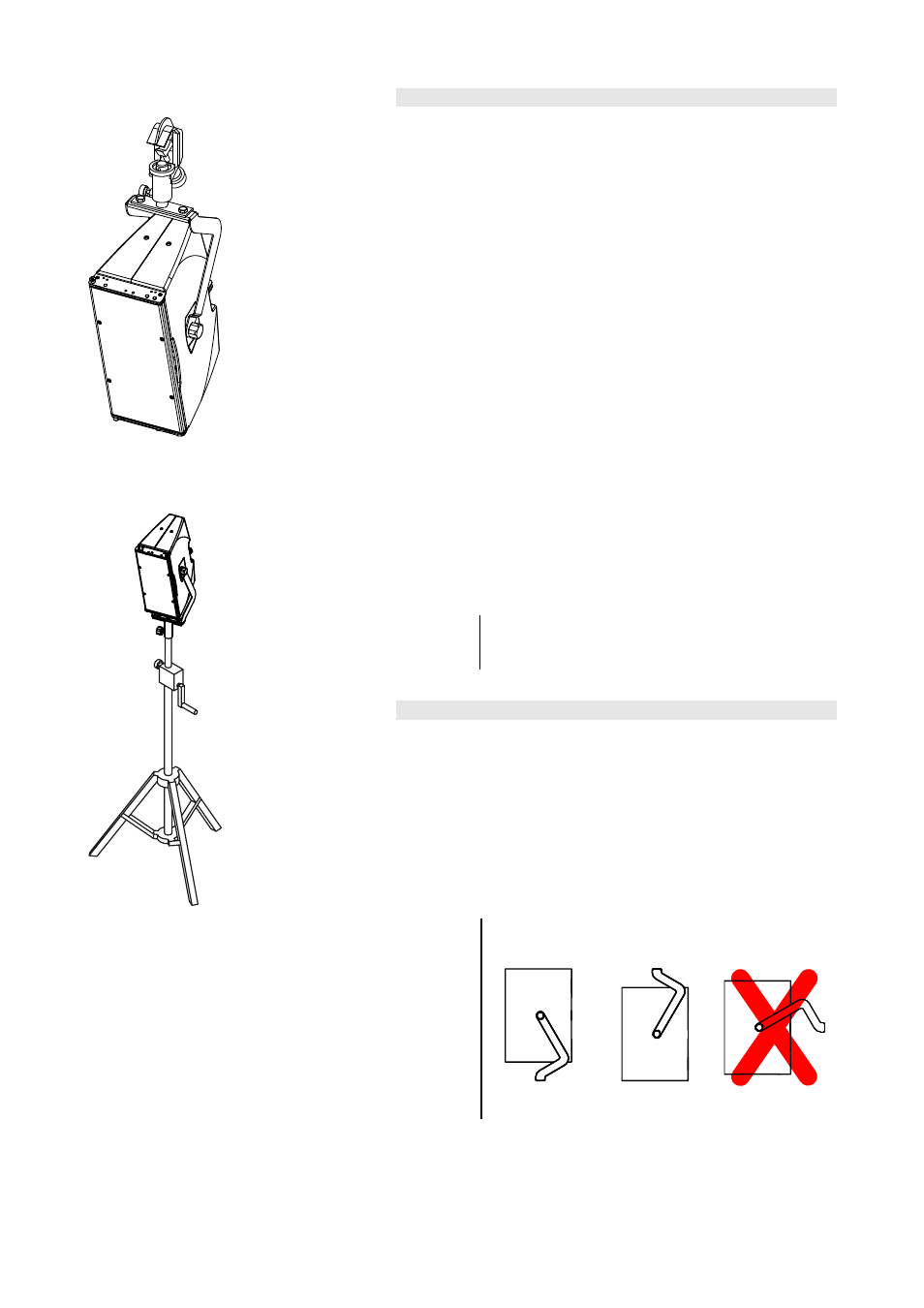

Fig. 3: Z5371 T Schwenkbügel mit
Z5010 TV-Zapfen und Z5012 Rohrkralle
Fig. 4: Z5371 T Schwenkbügel mit
Z5024 Stativadapter
Der Z5371 T Schwenkbügel darf ausschließlich zusammen mit dem d&b
T10 Lautsprecher gemäß der in dieser Anleitung beschriebenen
Verwendungsweise eingesetzt werden.
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Hängepunkte für den betreffenden Verwendungszweck ausgelegt sind.
Mit dem T Schwenkbügel lassen sich T10 Lautsprecher auf verschiedene
Weise montieren und horizontal wie vertikal beliebig ausrichten. Hierzu
sind zur Aufnahme von weiterem d&b Zubehör zwei M8
Gewindeeinsätze im d&b Rastermaß von 115 mm sowie ein zentraler
M10 Gewindeeinsatz in der Querstrebe des Bügels integriert.
Der Schwenkbügel ist so gestaltet, dass er eng am Lautsprechergehäuse
anliegt und von vorne nahezu nicht mehr sichtbar ist.
Der Schwenkbügel kann zusammen mit folgendem d&b Montage-
zubehör an Rohren oder Traversen mit einem Rohrdurchmesser von
30 mm bis 50 mm (2“) eingesetzt werden:
- Z5010, TV-Zapfen mit Befestigungsplatte
- Z5029, TV-Zapfen
- Z5012, Rohrkralle für TV-Zapfen
Zusammen mit den Stativadaptern Z5024 oder Z5034 kann der
Schwenkbügel mit einem Lautsprecherstativ eingesetzt werden.
HINWEIS: Beachten Sie die in den jeweiligen Montageanleitungen
ausgewiesene maximale Belastbarkeit des zusätzlichen
Montagezubehörs.
3. Sicherheit
Allgemeine Sicherheit
Überprüfen Sie den Schwenkbügel vor jedem Einsatz. Bestehen auch
nur geringste Zweifel an der Funktion und Sicherheit des Schwenk-
bügels, darf dieser nicht eingesetzt werden. Beachten Sie hierzu das
Kapitel 6. Pflege und Wartung auf Seite 6.
Belastbarkeit
Der Schwenkbügel ist für eine Nennlast von 11 kg (BGV C1)
ausgelegt, was dem Gewicht eines T10 Lautsprechers entspricht.
HINWEIS: Die Gewichtskraft der Last muss immer senkrecht nach
unten wirken.
Richtig Richtig FALSCH
