4. Montage
Hinweis: Achten Sie darauf, dass das Horn des T10 Lautsprechers
als Punktquelle konfiguriert ist.
[1]
[2]

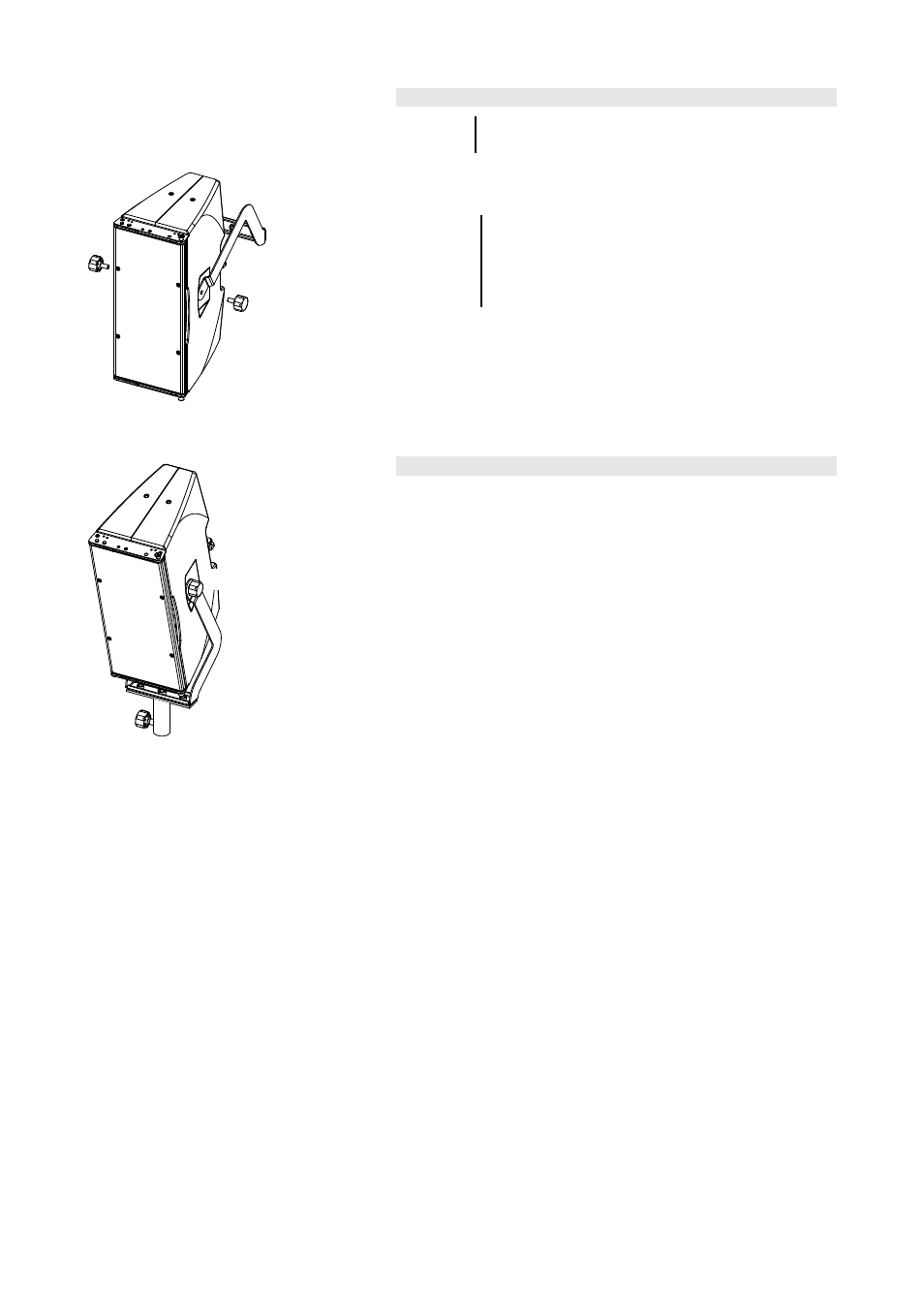

Fig. 5: Montage am Lautsprecher
[2]
Fig. 6: Bedienung
Der Bügel ist über die beiden Sterngriffschrauben [2] am Lautsprecher
arretierbar.
HINWEIS: Verwenden Sie nur die im Lieferumfang enthaltenen und
somit spezifizierten Schrauben.
Achten Sie darauf, die beiden Gummiunterlegscheiben
[3] zwischen dem Bügel und dem Lautsprechergehäuse
einzulegen.
Für die Montage wird kein Werkzeug benötigt.
1. Setzen Sie den Schwenkbügel [1] von hinten in die Aus-
sparungen der Seitenwände ein.
2. Fixieren Sie den Schwenkbügel mit den beiden Sterngriff-
schrauben [2] am Lautsprecher.
5. Bedienung
Vertikale Ausrichtung
1. Lösen Sie die beiden Sterngriffschrauben [2].
2. Stellen Sie die gewünschte vertikale Neigung des Laut-
sprechers ein.
3. Ziehen Sie die beiden Sterngriffschrauben wieder fest.
Horizontale Ausrichtung
Die horizontale Ausrichtung erfolgt über den Adapter zum Laut-
sprecherstativ oder den TV-Zapfen.
