Z5375 T Grundplatte

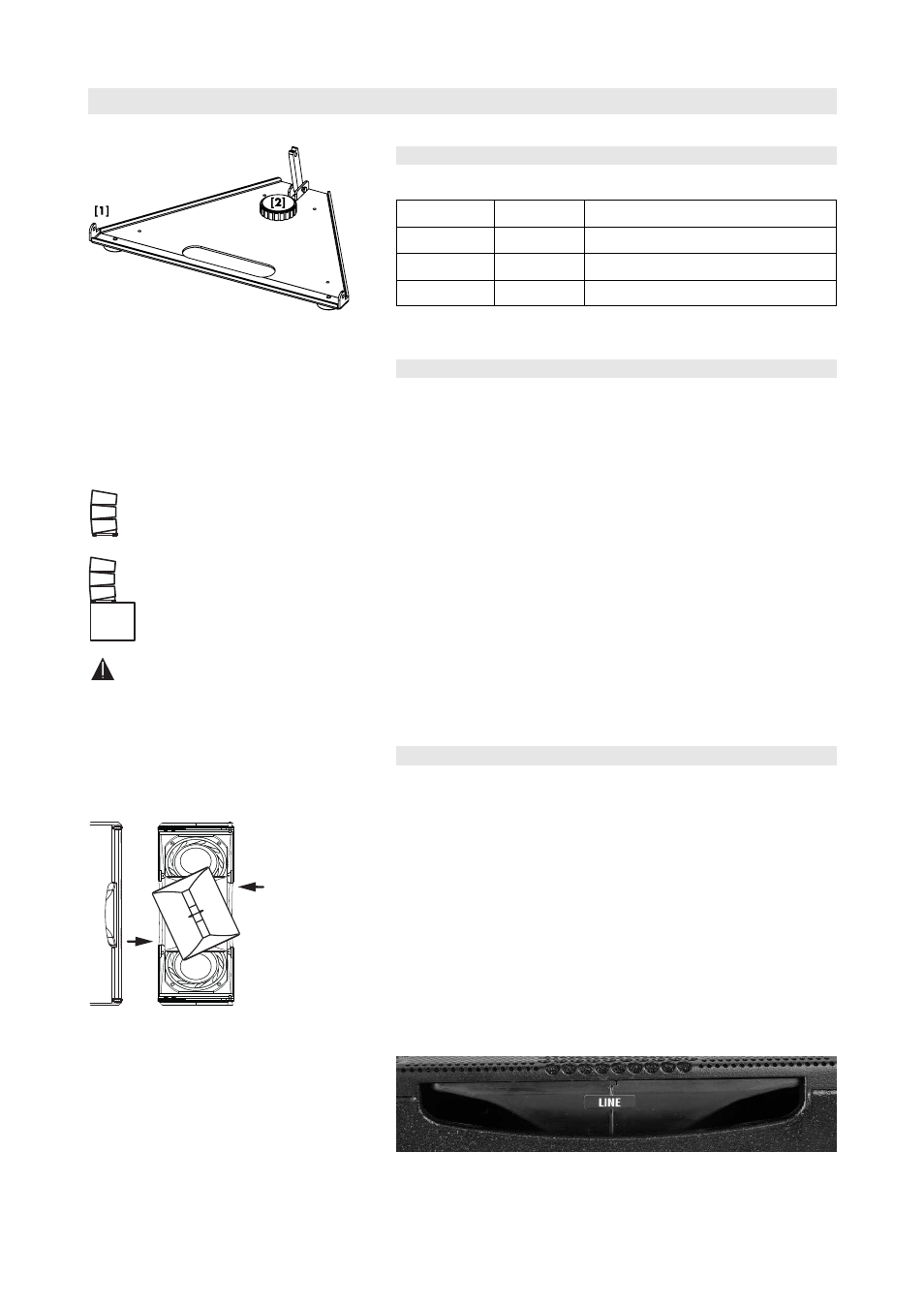

Fig. 1:Z5375 T Grundplatte
1. Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand.
Menge d&b Code Beschreibung
1 Z5375 T Grundplatte [1]
1 einschl. Sterngriffschraube M20 x 25 [2]
1 D2999.INT Montageanleitung
2. Bestimmungsgemäßer Einsatz
GROUND USE:
3 x T10 MAX.
6 x T10 MAX. WHEN
CONNECTED TO SUB
NOT FOR
FLOWN USE
Fig. 2: Z5375 T Grundplatte,
bestimmungsgemäßer Einsatz
Die Z5375 T Grundplatte darf ausschließlich zusammen mit dem d&b
T10 Lautsprecher gemäß der in dieser Anleitung beschriebenen
Verwendungsweise eingesetzt werden.
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Die Z5375 T Grundplatte wurde als Basisplatte für den Aufbau von bis
zu drei T10 Line-Array-Lautsprechern als Groundstack entwickelt und ist
mit drei Gummifüßen ausgestattet.
Die Z5375 T Grundplatte ist nicht für den geflogenen Einsatz bestimmt.
Der Winkel des untersten Lautsprechers kann zwischen +5° und –8°
eingestellt werden.
Zusätzlich kann die Grundplatte auf einem Subwoofer wie dem Q-SUB,
E15X-SUB, B4-SUB oder dem V-SUB eingesetzt werden. Sie wird mit
dem M20 Gewindeeinsatz auf der Gehäuseoberseite des Subwoofers
verschraubt und erlaubt die Montage von bis zu sechs T10
Lautsprechern.
3. Vorbereitungen
T10 Lautsprecher
Drehen des Hochtonhorns an T10 Lautsprechern
Fig. 3: Drehen des Horns
(zur besseren Darstellung ohne Frontgitter)
Für T-Serie Arrays und Groundstacks müssen die T10 Lautsprecher als
Linienquelle eingestellt sein.
Um zwischen Punkt- und Linienquelle zu wechseln, kann das
Hochtonhorn auf einfache Weise um 90° gedreht werden. Das Horn ist
von außen durch Öffnungen an den Gehäuseseiten leicht zugänglich,
ohne dass das Frontgitter abgenommen werden muss.
Dies wird durch einen Drehmechanismus erreicht, der mit Stopp-
vorrichtungen für jede der beiden Einstellungen versehen ist und sich
werkzeuglos bedienen lässt.
Ob der T10 Lautsprecher als Linienquelle eingestellt ist, können Sie an
dem Label "LINE" auf dem Horn erkennen.
