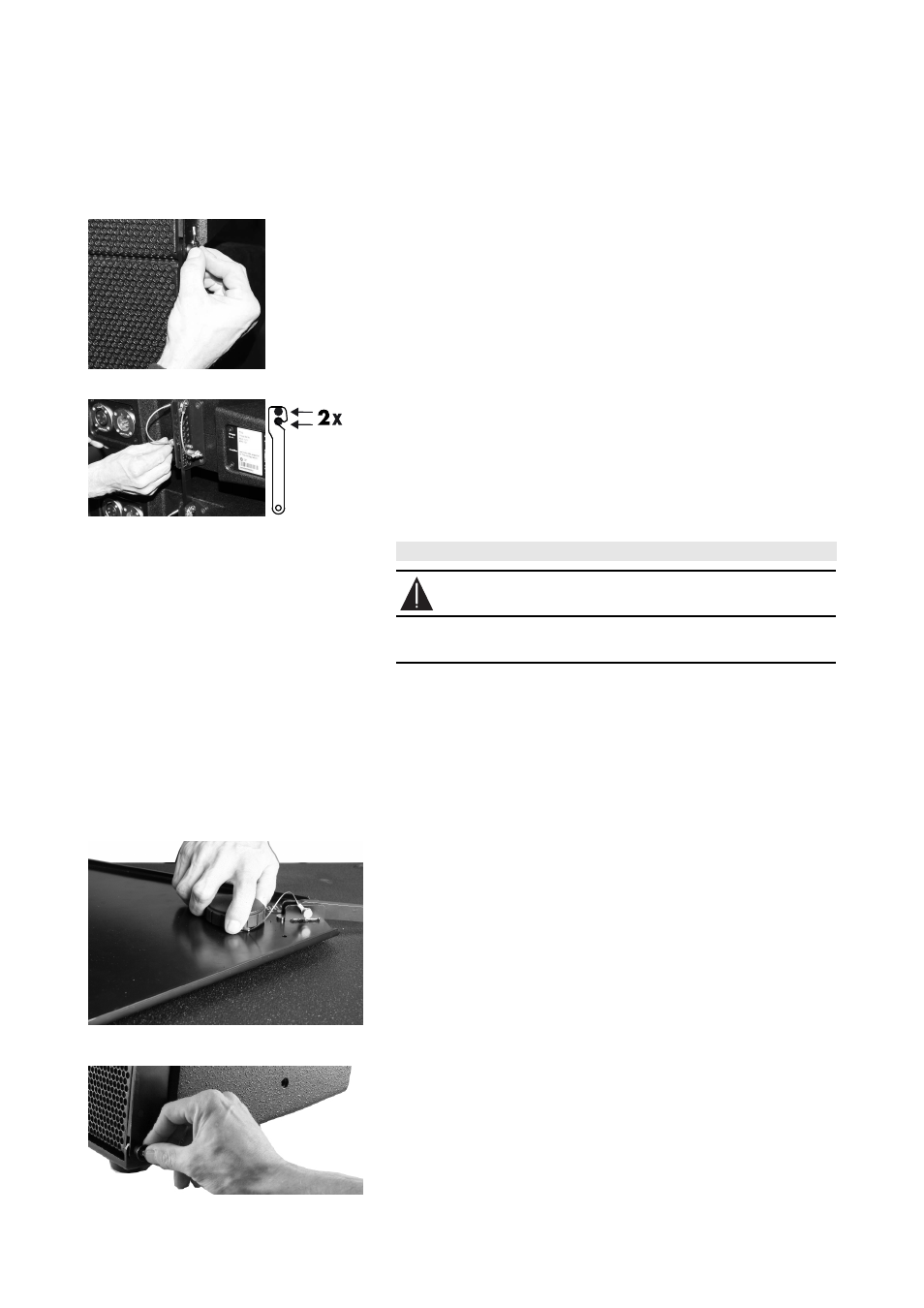

Mechanische Verbindung der Lautsprecher

Die mechanische Verbindung der T10 Lautsprecher untereinander
erfolgt über die Front Links auf beiden Seiten der Lautsprecher und
über die Splay Links am zentralen Riggingstrang auf der Rückseite der
Lautsprecher.

Front Links
Nachdem die Front Links heraus geschoben und in die Aufnahmen am
nächsten Lautsprecher eingeführt sind, werden die Locking Pins an
beiden Seiten gesteckt und verriegelt.

Splay Links

Die Splay Links an der Rückseite der T10 Lautsprecher werden
ausgeklappt und in den zuvor gesteckten Locking Pin am nächsten
Lautsprecher eingehakt.

Nachdem der Splay Link eingehakt ist, muss der zweite Locking Pin
gesteckt werden. Der zweite Locking Pin dient als Sicherungspin und
verhindert, dass der Splay Link selbstständig aushaken kann.

4.

Aufbau

WARNUNG!

Sichern Sie Groundstacks immer gegen Verrutschen und
Umfallen.

Vorbereitungen

- Bereiten Sie die Lautsprecherkabel entsprechend den verwendeten

Verstärkerkanälen vor.

- Stellen Sie sicher, dass die T10 Lautsprecher auf Line Source Mode

eingestellt sind.

1. Bereiten Sie die T Grundplatte vor.

T10 Groundstack

- Platzieren Sie die T Grundplatte am Boden.

T10/SUB Groundstack

- Verschrauben Sie die T Grundplatte mithilfe der M20 Schraube am

M20 Gewindeeinsatz auf der Gehäuseoberseite des jeweiligen
Subwoofers.

2. Montieren Sie den ersten Lautsprecher.
- Lösen Sie die beiden Locking Pins an der Vorderseite des

Lautsprechers.

- Setzen Sie den Lautsprecher auf die T Grundplatte.

- Arretieren den Lautsprecher auf beiden Seiten mit den Locking Pins.

Z5375 Montageanleitung

(1.1 DE)

Seite 5 von 8
