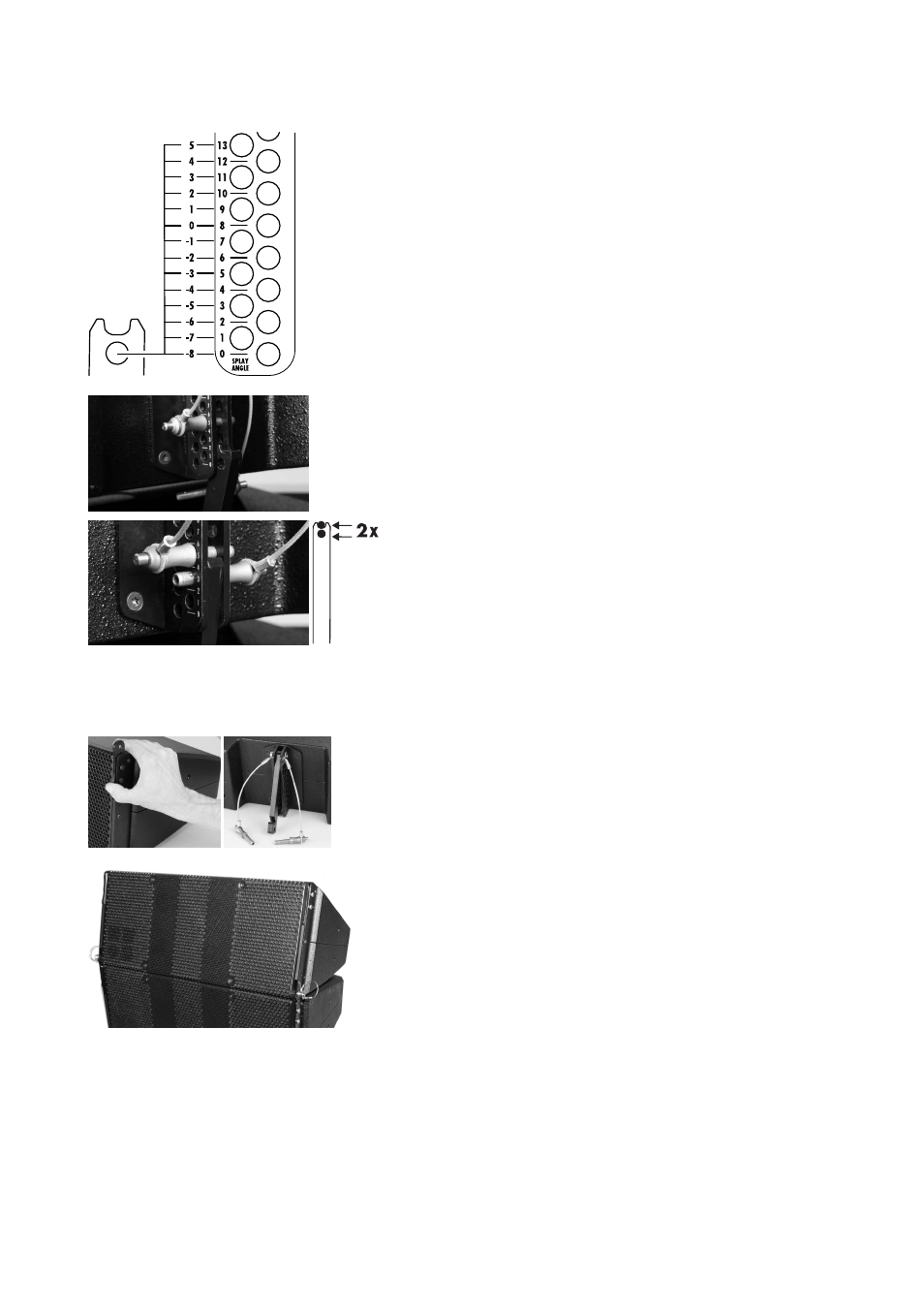

3. Stellen Sie den Öffnungswinkel des ersten
Lautsprechers ein.
Der

Öffnungswinkel

(vertikaler

Neigungswinkel)

des

untersten

Lautsprechers kann in einem Bereich von +5° bis –8° eingestellt werden.
Der gewünschte Winkel wird mithilfe der entsprechenden Bohrung am
Splay Link der Grundplatte in Verbindung mit dem Lochraster des
Riggingstrangs auf der Rückseite des T10 Lautsprechers eingestellt. Die
abgeleitete Skala ist in der nebenstehenden Grafik dargestellt.

Die Aussparung (Gabel) am oberen Ende des Splay Links erleichtert den
mechanischen Aufbau und weist einen Versatz um +2° gegenüber der
Bohrung im Link auf.

Um den Winkel einzustellen, gehen Sie wie folgt vor:

- Klappen Sie zunächst den Splay Link des Lautsprechers heraus.

- Heben Sie die Rückseite des Lautsprechers an.

- Setzen Sie den ersten Locking Pin in die entsprechende Bohrung am

hinteren Riggingstrang ein.
Beispiel:
Um beim ersten Lautsprecher einen Neigungswinkel von –5° zu
erzielen, setzen Sie den ersten Locking Pin (Hilfspin) in die 5°
Lochposition am Lautsprecher ein.

- Klappen Sie den Link der Grundplatte in den hinteren Riggingstrang

des Lautsprechers und senken Sie die Rückseite des Lautsprechers in
die Aussparung des Links ab.

- Setzen Sie den zweiten Locking Pin (Sicherungspin) in die 3°

Lochposition am Lautsprecher ein, um den Splay Link zu sichern.

4. Montieren Sie den nächsten Lautsprecher.

- Schieben Sie die Front Links am unteren Lautsprecher heraus.

- Klappen Sie den Splay Link heraus.

- Lösen Sie die beiden Locking Pins an der Vorderseite des

Lautsprechers.

- Setzen Sie den Lautsprecher auf, sodass die Front Links in die

Aufnahmen eingeführt sind.

- Arretieren den Lautsprecher auf beiden Seiten mit den Locking Pins.

Sind weitere Lautsprecher vorgesehen, gehen Sie in gleicher Weise vor.

Z5375 Montageanleitung

(1.1 DE)

Seite 6 von 8
