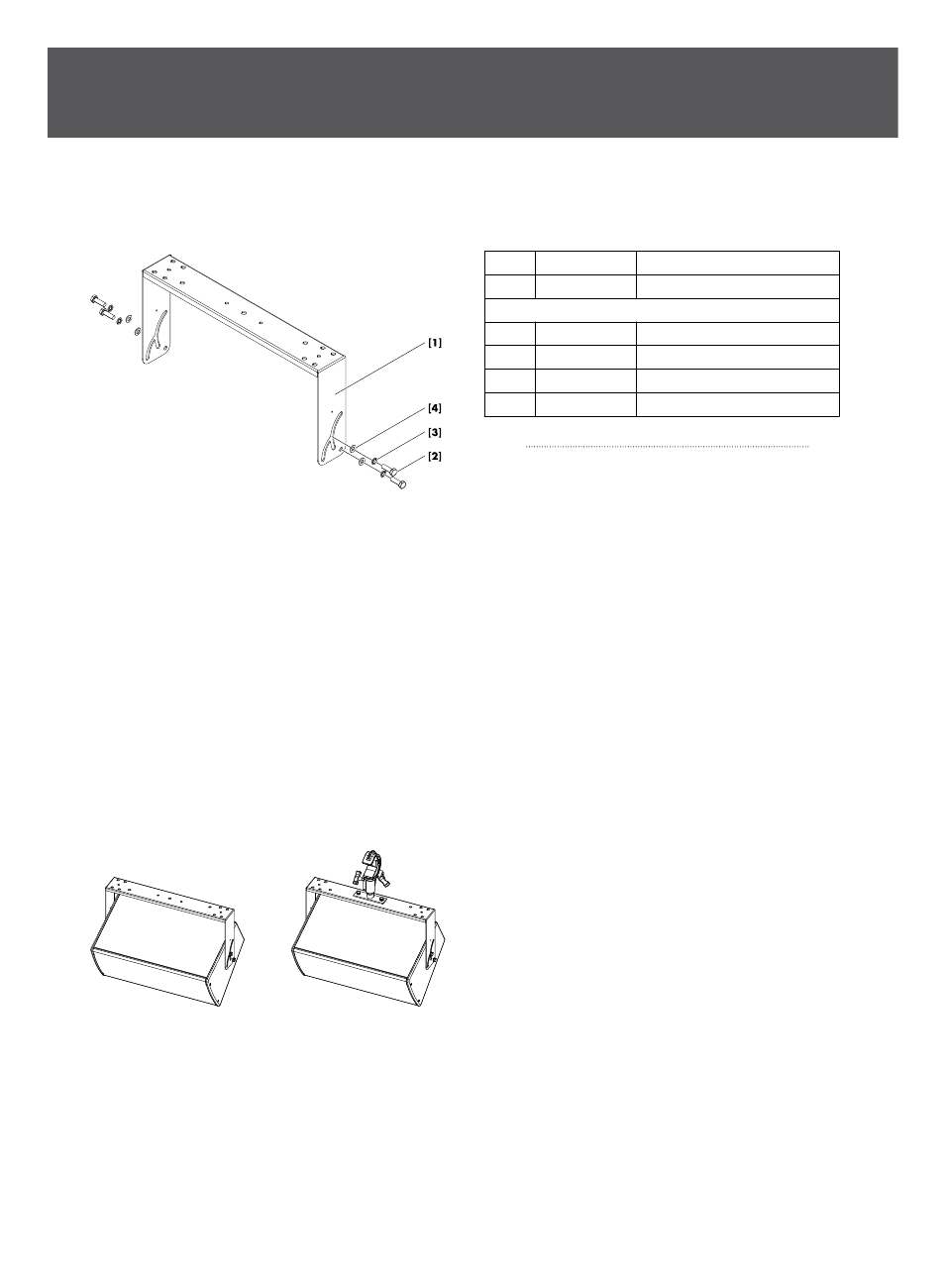

1.1. Lieferumfang und Gewicht
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien
Zustand.
Stck. d&b Code Beschreibung
1 Z5398 YP Querbügel [1]
einschließlich:
4 Sechskantschraube M10 x 25 [2]
4 Federscheibe [3]
4 Unterlegscheibe [4]
1 D2818.DE .01 Z5398 Montageanleitung
Gewicht 2 kg
1.2. Sicherheitshinweise
Allgemeine Sicherheit
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwen‐
dungszweck ausgelegt sind.
Überprüfen Sie die Zubehörkomponente vor jedem Einsatz.
Bestehen auch nur geringste Zweifel an der Funktion und Sicherheit
der Komponente, darf diese nicht eingesetzt werden
Belastbarkeit
Der Z5398 YP Querbügel ist für einen YP Lautsprecher ausgelegt
(Yi7P oder Yi10P).
Es dürfen keine weiteren Lasten hinzugefügt werden.
1.3. Bestimmungsgemäßer Einsatz
Der d&b Z5398 YP Querbügel darf ausschließlich zusammen mit
den d&b YP/YiP Lautsprechern (Y7P/Y10P oder Yi7P/Yi10P)
gemäß der in dieser Anleitung beschriebenen Verwendungsweise
eingesetzt werden.
Der Bügel kann auf folgende Arten eingesetzt werden:
– direkte Wandmontage.
– direkte Montage an Decken oder anderen geeigneten Ober‐
flächen.
– horizontal geflogen an Rohren und Traversen von 40 mm bis
70 mm mit dem Z5010 TV-Zapfen mit Befestigungsplatte und
der Z5012 Rohrkralle.
Hinweis: Montage und Bedienung dieser Zubehörkompo‐
nenten entnehmen Sie bitte den jeweiligen Montageanlei‐
tungen.
Lieferumfang
1. Z5398 YP Querbügel
